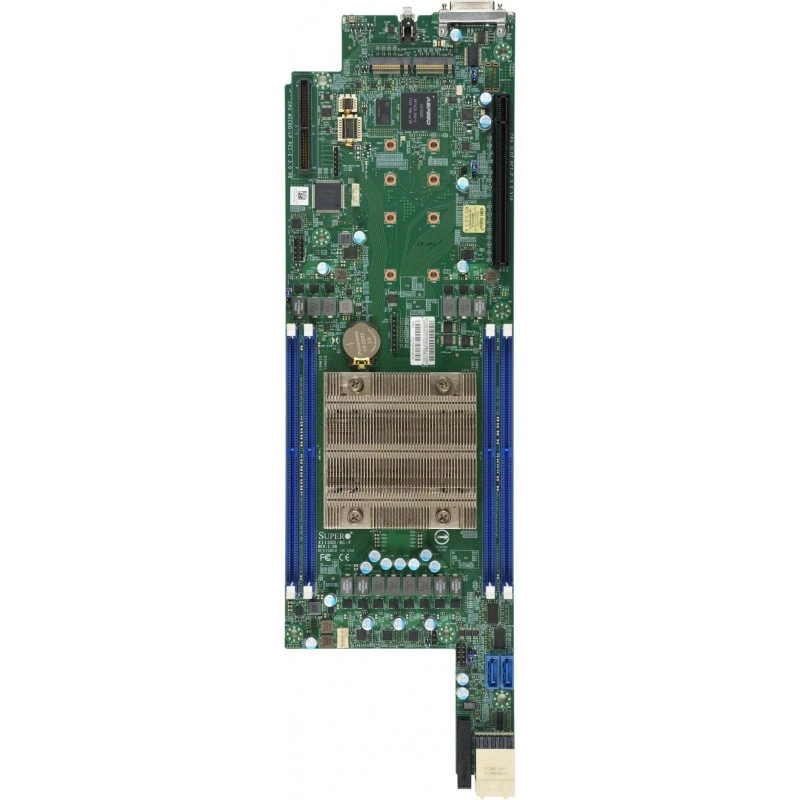

Материнская плата Supermicro X11SDD-8C-F ( For SuperServer Only ) MBD-X11SDD-8C-F

Основная информация о материнской плате Supermicro MBD-X11SDD-8C-F

Supermicro MBD-X11SDD-8C-F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X11SDD-8C-F. Вычислительная платформа: Intel Xeon процессор D-2141I; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.66" x 18.5" (11.84cm x 46.99cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MHz; До 512GB ECC LRDIMM, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz). Сетевые контроллеры и подключение: 1 LAN с Realtek RTL8211E PHY (выделенный IPMI), через Backplane; 1 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X11SDD-8C-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI) через Backplane. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2141I; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 65W TDP.
• Форм-фактор и габариты: Проприетарный; 4.66" x 18.5" (11.84cm x 46.99cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MHz; До 512GB ECC LRDIMM, в 4 разъёма DIMM.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz).
• Сеть: 1 LAN с Realtek RTL8211E PHY (выделенный IPMI), через Backplane; 1 RJ45.
• SATA: 2 SATA3 (6 Gbps) портов; 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2242/2260/2280/22110; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x16,; 1 PCIe 3.0 x8 (Micro Low Profile).
• USB: через KVM разъём.
• Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI) через Backplane.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SDD-8C-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2141I; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 65W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MHz; До 512GB ECC LRDIMM, в 4 разъёма DIMM; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SDD-8C-F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
