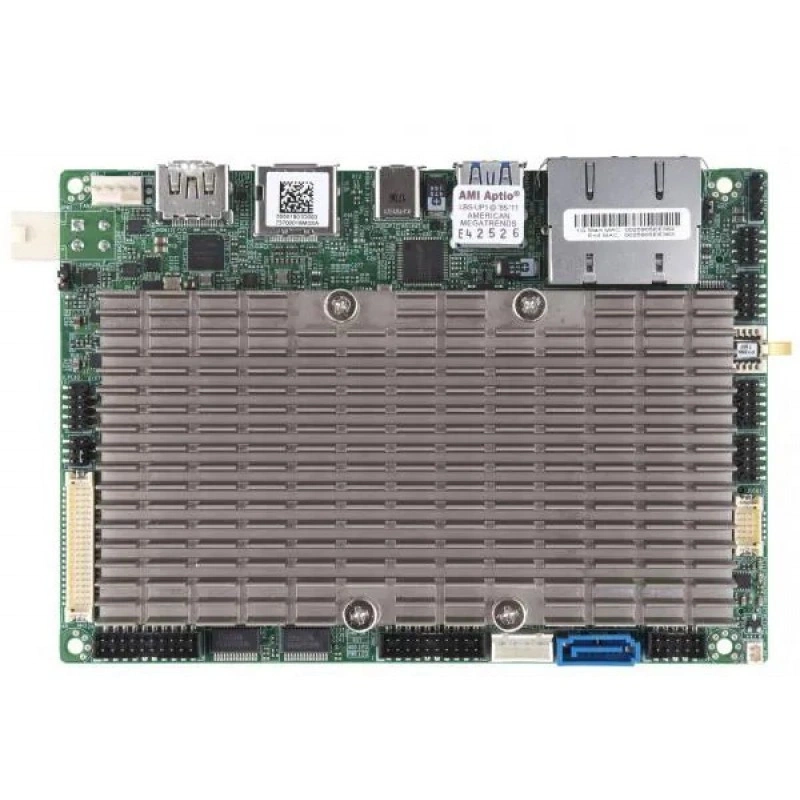

Материнская плата Supermicro X11SSN-L MBD-X11SSN-L

Основная информация о материнской плате Supermicro MBD-X11SSN-L

Supermicro MBD-X11SSN-L — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X11SSN-L. Процессорная платформа: 7-го поколения Intel Core i3-7100U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X11SSN-L сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 7-го поколения Intel Core i3-7100U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM.
• Тип и режимы памяти: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT.
• SATA: 1 SATA3 (6Gbps) порт(ы); 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• M.2: Интерфейс M.2: SATA; USB 2.0; PCIe 3.0 x2; Формат: 2280; Ключ: B-Key.
• PCIe: 1 Full size Mini-PCIe с mSATA (USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1).
• USB: 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSN-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 7-го поколения Intel Core i3-7100U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM; non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSN-L. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
