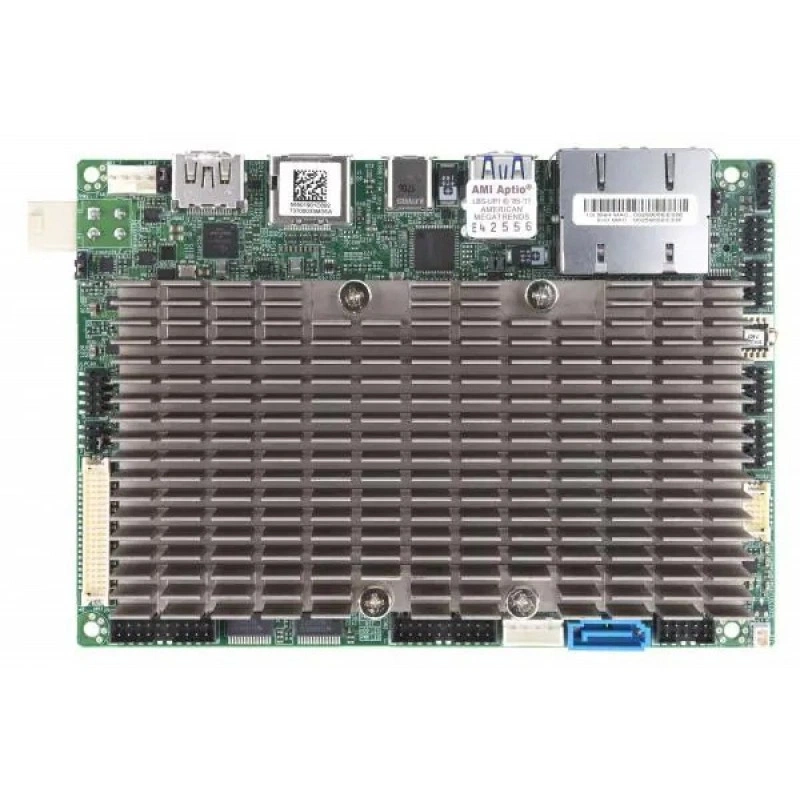

Материнская плата Supermicro X11SSN-H MBD-X11SSN-H

Основная информация о материнской плате Supermicro MBD-X11SSN-H

Supermicro MBD-X11SSN-H объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X11SSN-H. Вычислительная платформа: 7-го поколения Intel Core i7-7600U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X11SSN-H сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 7-го поколения Intel Core i7-7600U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM.
• Тип и режимы памяти: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT.
• SATA: 1 SATA3 (6Gbps) порт(ы); 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• M.2: Интерфейс M.2: SATA; USB 2.0; PCIe 3.0 x2; Формат: 2280; Ключ: B-Key.
• PCIe: 1 Full size Mini-PCIe с mSATA(USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1).
• USB: 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SSN-H подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 7-го поколения Intel Core i7-7600U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM; non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
