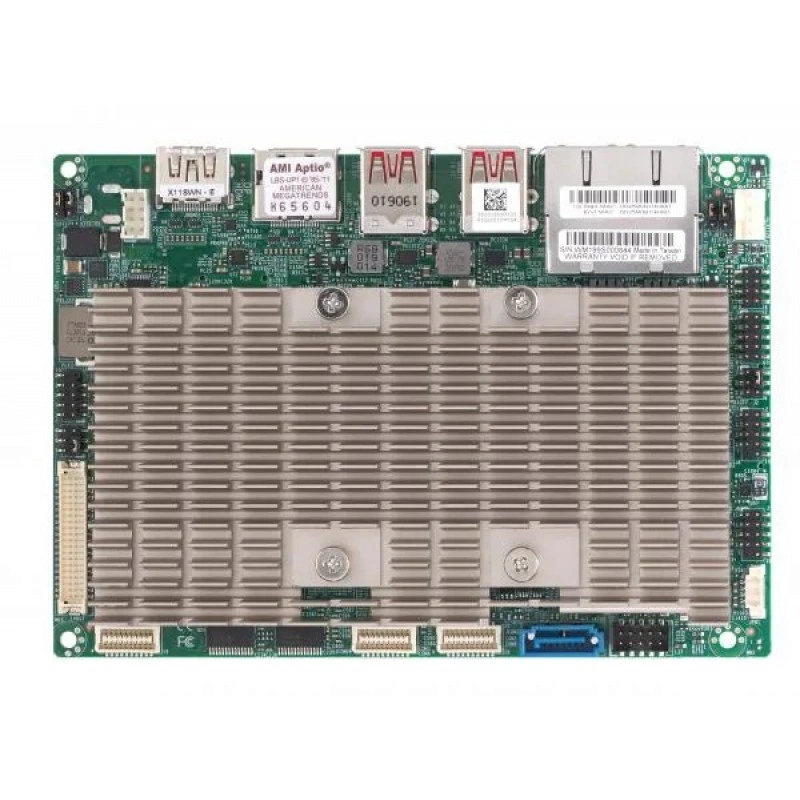

Материнская плата Supermicro X11SWN-C MBD-X11SWN-C

Основная информация о материнской плате Supermicro MBD-X11SWN-C

Supermicro MBD-X11SWN-C — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X11SWN-C. Процессорная платформа: Intel Celeron процессор 4305UE; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; Два канал DDR4 2133MHz SO-DIMM, До 64GB. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2133MHz 260pin SODIMM. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11SWN-C сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Intel Celeron процессор 4305UE; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; Два канал DDR4 2133MHz SO-DIMM, До 64GB.
• Тип и режимы памяти: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2133MHz 260pin SODIMM.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• SATA: I-SATA0 (1x SATA 3.0 порт); 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-Key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe Поддержка.
• USB: 4 USB 3.1 Gen2 порт(ы) (4 сзади type A); Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SWN-C подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Celeron процессор 4305UE; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; Два канал DDR4 2133MHz SO-DIMM, До 64GB; 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2133MHz 260pin SODIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SWN-C. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
