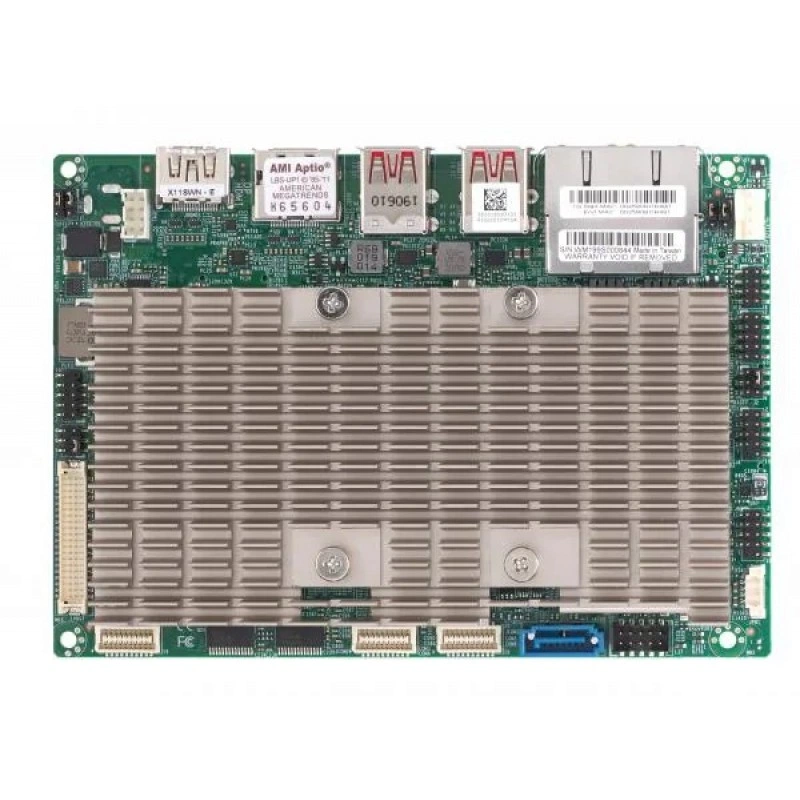

Материнская плата Supermicro X11SWN-H MBD-X11SWN-H

Основная информация о материнской плате Supermicro MBD-X11SWN-H

Материнская плата Supermicro MBD-X11SWN-H предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X11SWN-H. Поддерживаемая процессорная конфигурация: 8th поколения Intel Core i7-8665UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X11SWN-H — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 8th поколения Intel Core i7-8665UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB.
• Тип и режимы памяти: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• SATA: I-SATA0 (1x SATA 3.0 порт); 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-Key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe Поддержка.
• USB: 4 USB 3.1 Gen2 порт(ы) (4 сзади type A); Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SWN-H подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 8th поколения Intel Core i7-8665UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SWN-H. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
