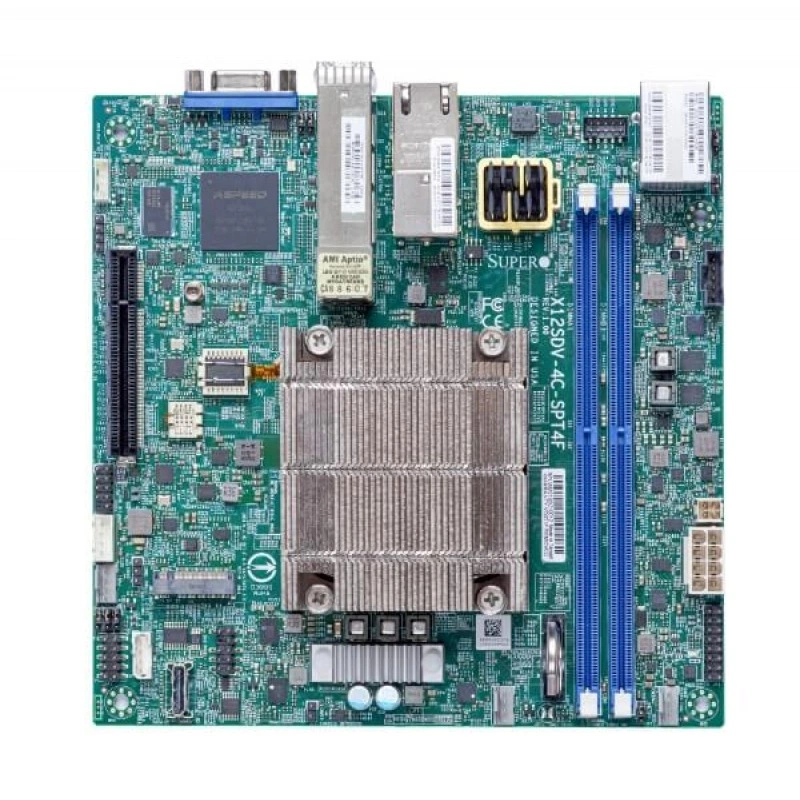

Материнская плата Supermicro X12SDV-10C-SPT4F MBD-X12SDV-10C-SPT4F

Основная информация о материнской плате Supermicro MBD-X12SDV-10C-SPT4F

Supermicro MBD-X12SDV-10C-SPT4F используют как основу компактных сетевых и встраиваемых систем. Модель X12SDV-10C-SPT4F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор D-1749NT; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 90W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.75" x 6.75" (17.15cm x 17.15cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2666MT/s; До 128GB ECC/non-ECC, DDR4-2666MT/s. Поддерживаемый тип и режимы RAM: 2666/2400 MT/s ECC/non-ECC DDR4 RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с 10GBase-T с Intel X550; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X12SDV-10C-SPT4F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-1749NT; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 90W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.75" x 6.75" (17.15cm x 17.15cm).
• Оперативная память: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2666MT/s; До 128GB ECC/non-ECC, DDR4-2666MT/s.
• Тип и режимы памяти: 2666/2400 MT/s ECC/non-ECC DDR4 RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с 10GBase-T с Intel X550; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe).
• M.2: Интерфейс M.2: 1 SATA/PCIe 4.0 x4; Формат: 2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x8,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SDV-10C-SPT4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-1749NT; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 90W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2666MT/s; До 128GB ECC/non-ECC, DDR4-2666MT/s; 2666/2400 MT/s ECC/non-ECC DDR4 RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SDV-10C-SPT4F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
