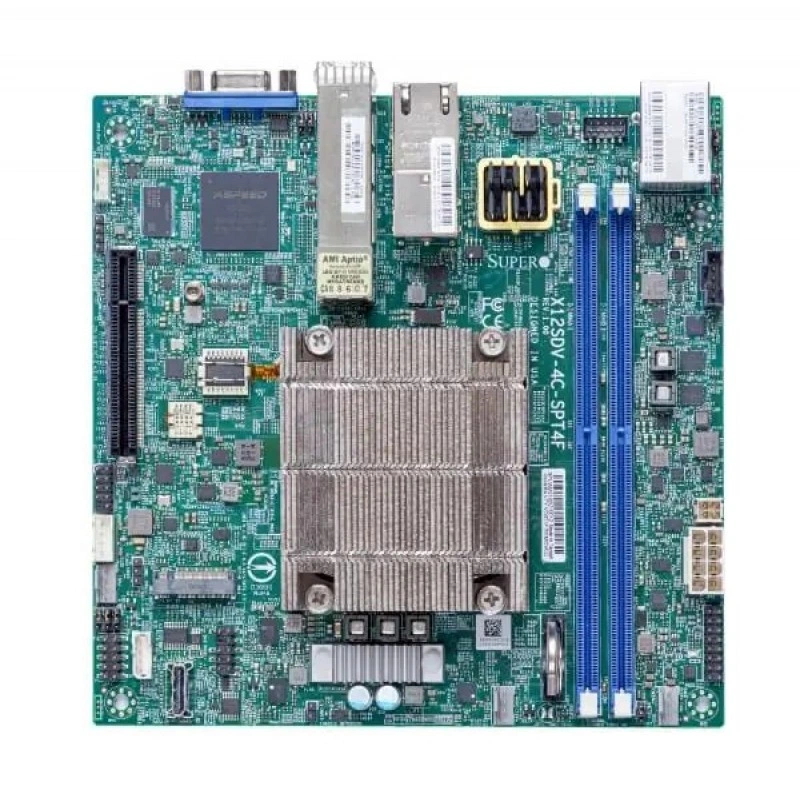

Материнская плата Supermicro X12SDV-4C-SPT4F MBD-X12SDV-4C-SPT4F

Основная информация о материнской плате Supermicro MBD-X12SDV-4C-SPT4F

Supermicro MBD-X12SDV-4C-SPT4F используют как основу компактных сетевых и встраиваемых систем. Модель X12SDV-4C-SPT4F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор D-1718T; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 46W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.75" x 6.75" (17.15cm x 17.15cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2933MT/s; До 128GB ECC/non-ECC, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400 MT/s ECC/non-ECC DDR4 RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с 10GBase-T с Intel X550; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X12SDV-4C-SPT4F задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-1718T; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 46W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.75" x 6.75" (17.15cm x 17.15cm).
• Оперативная память: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2933MT/s; До 128GB ECC/non-ECC, DDR4-2933MT/s.
• Тип и режимы памяти: 2933/2666/2400 MT/s ECC/non-ECC DDR4 RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с 10GBase-T с Intel X550; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe).
• M.2: Интерфейс M.2: 1 SATA/PCIe 4.0 x4; Формат: 2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x8,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SDV-4C-SPT4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-1718T; 1 процессорный разъём FCBGA-2227 поддерживается, поддерживаемый TDP До 46W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 128GB ECC RDIMM, DDR4-2933MT/s; До 128GB ECC/non-ECC, DDR4-2933MT/s; 2933/2666/2400 MT/s ECC/non-ECC DDR4 RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SDV-4C-SPT4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
