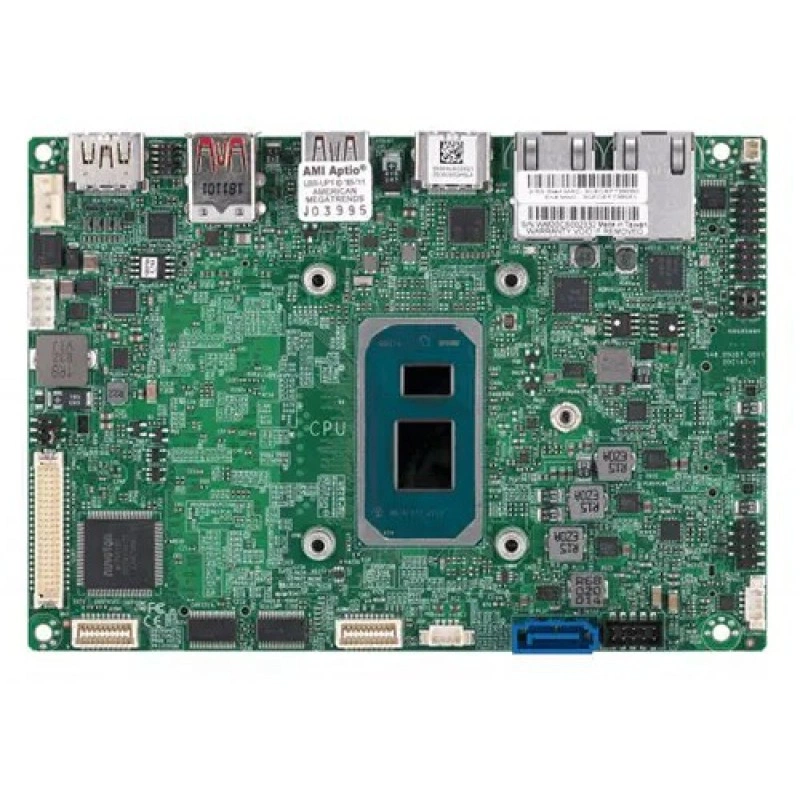

Материнская плата Supermicro X12STN-E-WOHS MBD-X12STN-E-WOHS

Основная информация о материнской плате Supermicro MBD-X12STN-E-WOHS

Материнская плата Supermicro MBD-X12STN-E-WOHS предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X12STN-E-WOHS. Поддерживаемая процессорная конфигурация: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X12STN-E-WOHS сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
• Тип и режимы памяти: 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM.
• Сеть: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт.
• SATA: 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder, M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2), M.2 2242/2280 M-Key (PCIe 4.0 x4), NVMe Поддержка.
• Системная логика: Система на кристалле SoC.
• Видео: Два канал 48-bit LVDS(max. resolution До 1920x1200@60Hz), HDMI 2.0b (max. resolution До 4096x2160@60Hz), HDMI 1.4b (max. resolution До 4096x2160@30Hz), DP (Alt mode, max. resolution До 4096x2304@60Hz); 1 DP (Alt mode) порт(ы).
• Безопасность: 1 TPM Chip; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12STN-E-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: -40°C - 85°C. Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12STN-E-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
