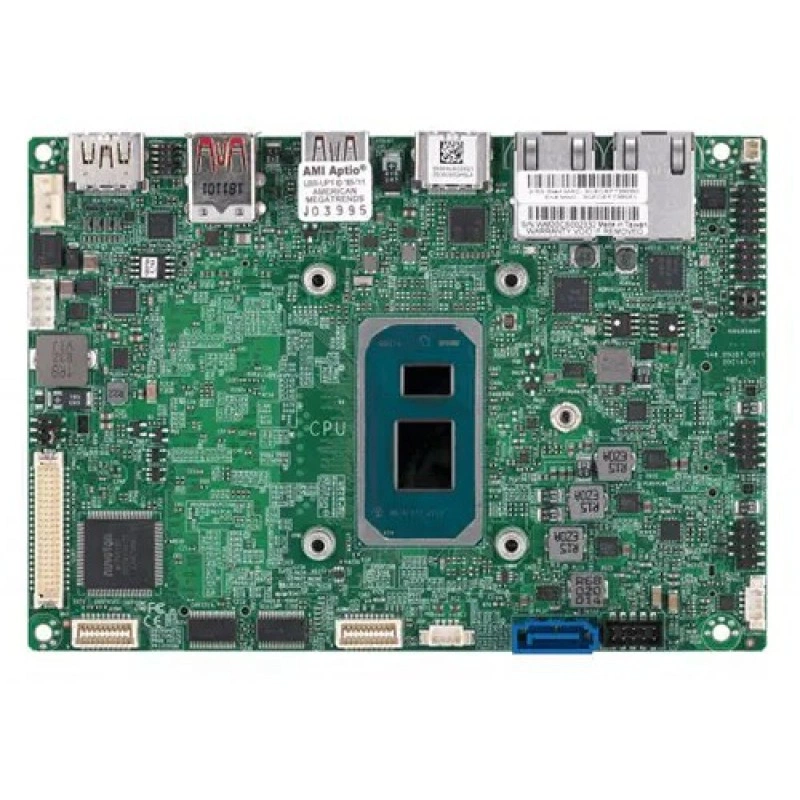

Материнская плата Supermicro X12STN-L-WOHS MBD-X12STN-L-WOHS

Основная информация о материнской плате Supermicro MBD-X12STN-L-WOHS

Supermicro MBD-X12STN-L-WOHS объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X12STN-L-WOHS. Вычислительная платформа: 11th поколения Intel Core i3-1115GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 Gigabit Ethernet LAN порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X12STN-L-WOHS — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: 11th поколения Intel Core i3-1115GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
• Тип и режимы памяти: 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM.
• Сеть: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 Gigabit Ethernet LAN порт.
• SATA: 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder, M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2), M.2 2242/2280 M-Key (PCIe 4.0 x4), NVMe Поддержка.
• Системная логика: Система на кристалле SoC.
• Видео: 1 Intel UHD Graphics для 11th поколения Intel процессоры порт(ы); Два канал 48-bit LVDS(max. resolution До 1920x1200@60Hz), HDMI 2.0b (max. resolution До 4096x2160@60Hz), HDMI 1.4b (max. resolution До 4096x2160@30Hz), DP (Alt mode, max. resolution До 4096x2304@60Hz); 1 DP (Alt mode) порт(ы).
• Безопасность: 1 TPM Chip; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12STN-L-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 11th поколения Intel Core i3-1115GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 3200 MT/s non-ECC DDR4 небуферизованная 260pin SODIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: -40°C - 85°C. Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12STN-L-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
