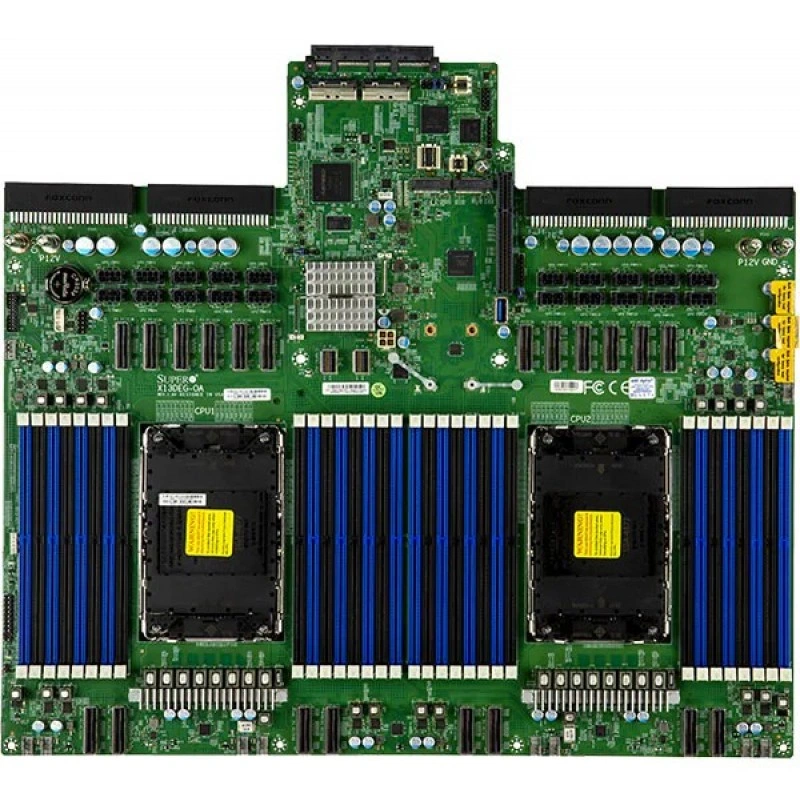

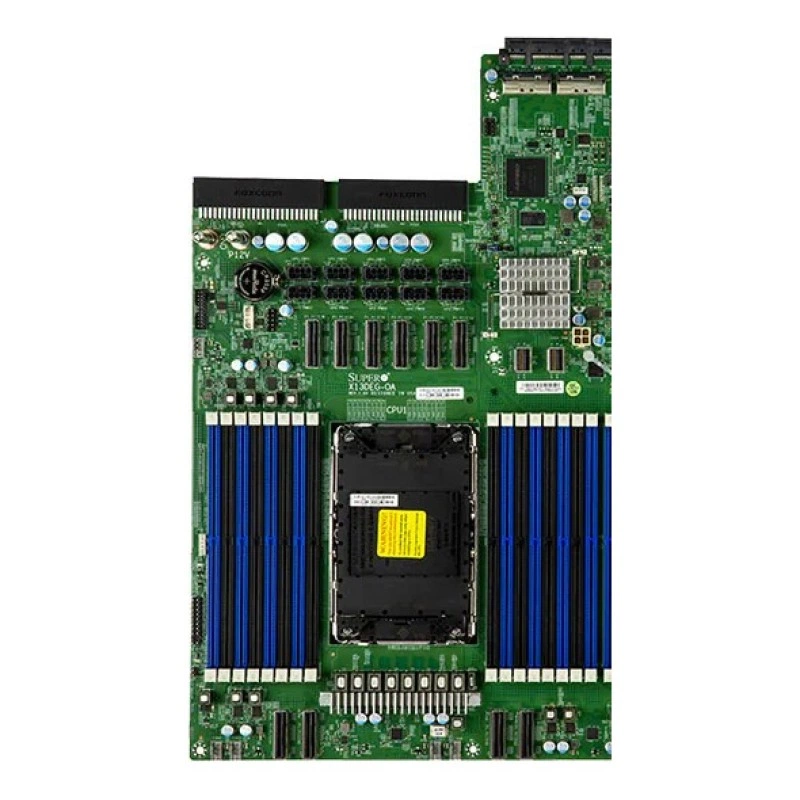

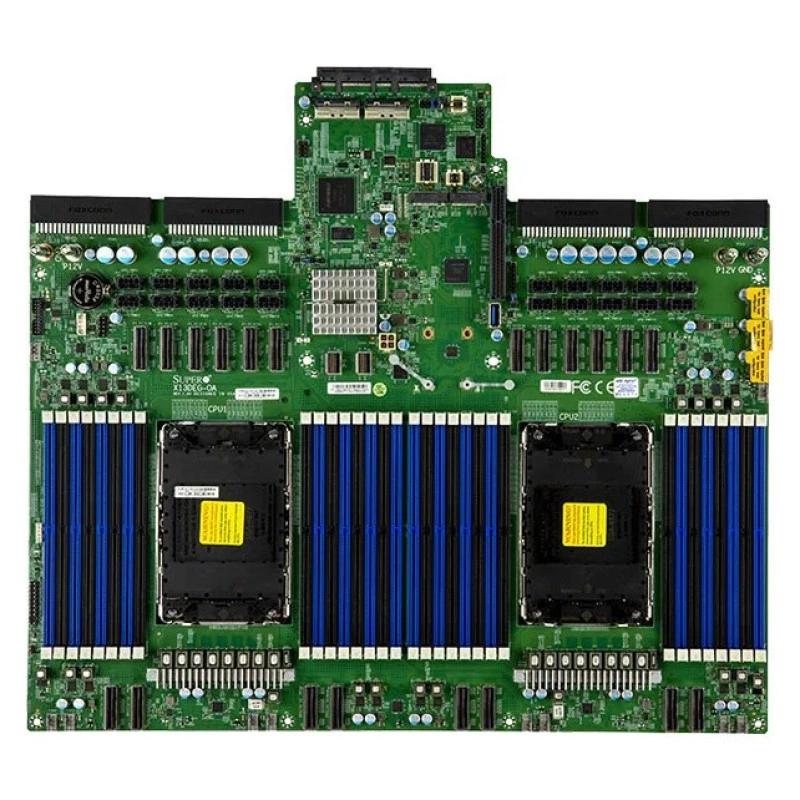

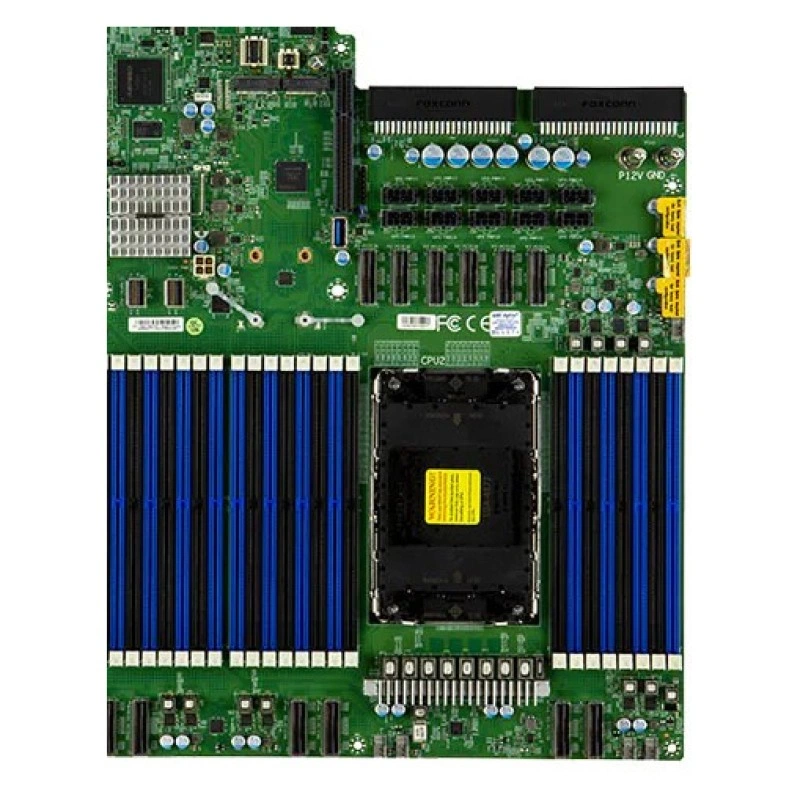

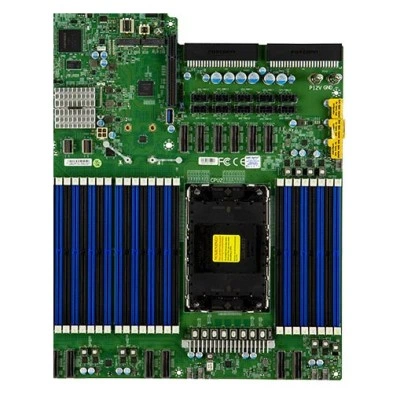

Материнская плата Supermicro X13DEG-OA ( For SuperServer Only ) MBD-X13DEG-OA

Основная информация о материнской плате Supermicro MBD-X13DEG-OA

Supermicro MBD-X13DEG-OA — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X13DEG-OA. Процессорная платформа: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.

Формат платы — Проприетарный. Её габариты составляют 15" x 17" (38.1cm x 43.18cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5 RDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Сетевые контроллеры и подключение: Networking options provided через Ultra RiserDual LAN с 10GbE LAN через Intel X710. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X13DEG-OA — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.
• Форм-фактор и габариты: Проприетарный; 15" x 17" (38.1cm x 43.18cm).
• Оперативная память: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5 RDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM.
• Сеть: Networking options provided через Ultra RiserDual LAN с 10GbE LAN через Intel X710.
• SATA: 8 SATA (6Gbps) через Intel C741; через SlimSAS; 8 SATA 3.0.
• M.2: 2 M.2 PCIe 3.0 x2 слоты (M-key 2280/22110).
• Охлаждение: 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel C741.
• Безопасность: 1 TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13DEG-OA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5 RDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13DEG-OA. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
