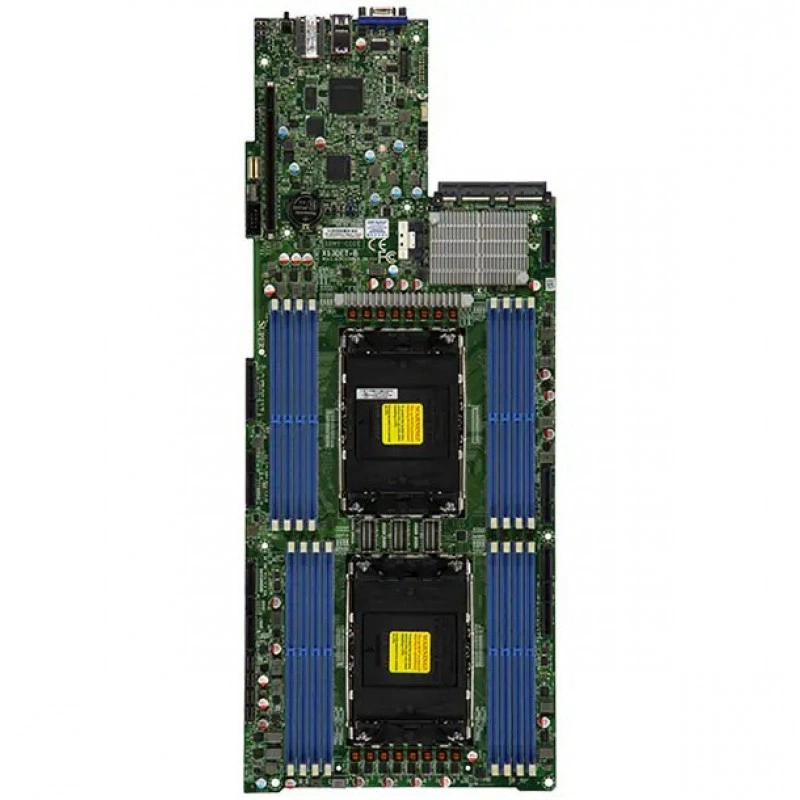

Материнская плата Supermicro X13DET-B ( For SuperServer Only ) MBD-X13DET-B

Основная информация о материнской плате Supermicro MBD-X13DET-B

Supermicro MBD-X13DET-B объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X13DET-B. Вычислительная платформа: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.

Формат платы — Проприетарный. Её габариты составляют 7.62" x 18.8" (19.36cm x 47.75cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM. Сетевые контроллеры и подключение: AIOM для LAN. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X13DET-B сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.
• Форм-фактор и габариты: Проприетарный; 7.62" x 18.8" (19.36cm x 47.75cm).
• Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM.
• Сеть: AIOM для LAN.
• SATA: 4 SATA (6Gbps) через Intel C741; через SlimSAS; 8 SATA (6Gbps) через Intel C741; через SlimSAS; 1 PCIe 5.0 x16 слоты поддерживается by CPU2 (SXB1) для NVMe, SATA, SAS storage card(s); 2 SATA колодки Поддержка 12 SATA 3.0 connections.
• M.2: 2 M.2 PCIe 3.0 x4 слоты (M-key 2280/22110; SXB5 поддержка 2 M.2 устройств в 22110 form factor с 2 PCIe 4.0 x4, или 2 M.2 устройств в 2280 с 2 PCIe 3.0 x4).
• PCIe: 1 PCIe 5.0 x16 Left Райзер слот; 1 PCIe 5.0 x16 Right Райзер слот; 1 PCIe 5.0 x8 слот; 2 PCIe 5.0 x8 слоты; 3 PCIe 5.0 x8 слоты, NS-HD разъём; 1 PCIe 5.0 x16 AIOM Networking слот.
• USB: 2 USB 3.2 Gen1 Type-A порт(ы) (сзади).
• Охлаждение: 2x 4-pin разъёмы вентиляторов (До 2 вентиляторов); Поддержка Node Manager.
• Системная логика: Intel C741.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13DET-B подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13DET-B. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
