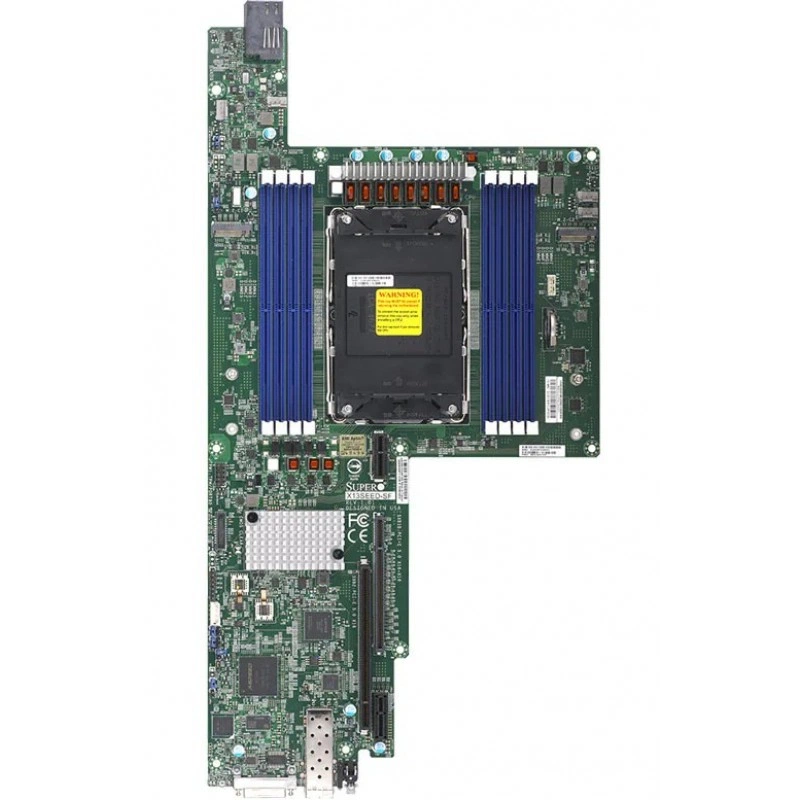

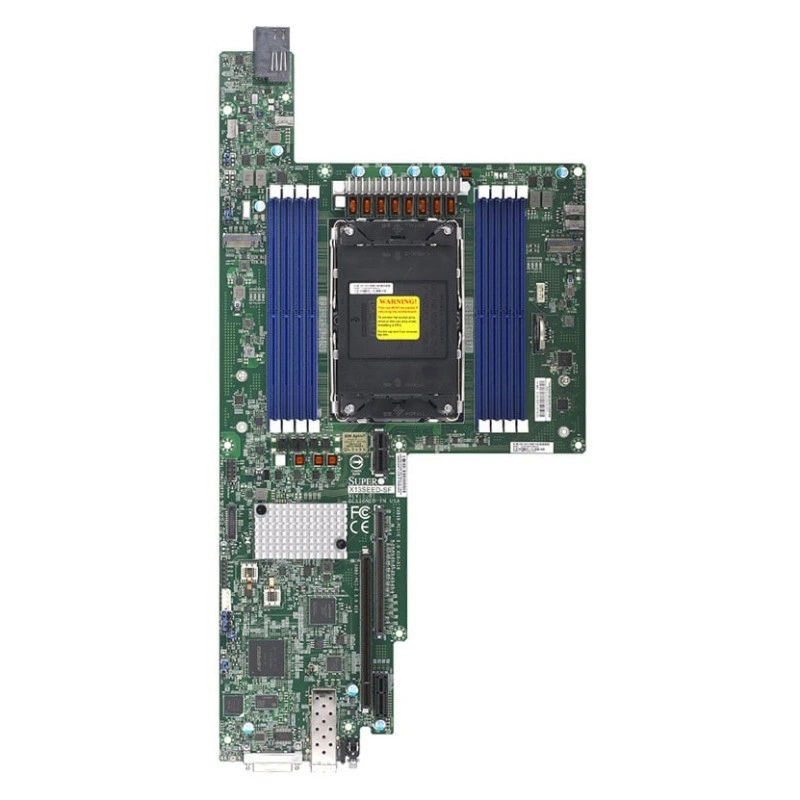

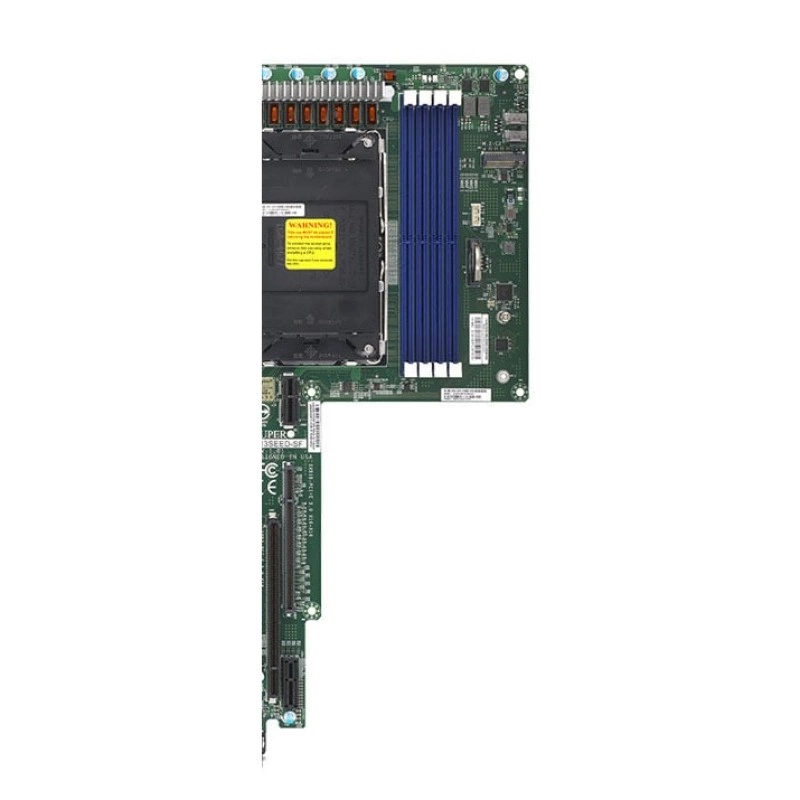

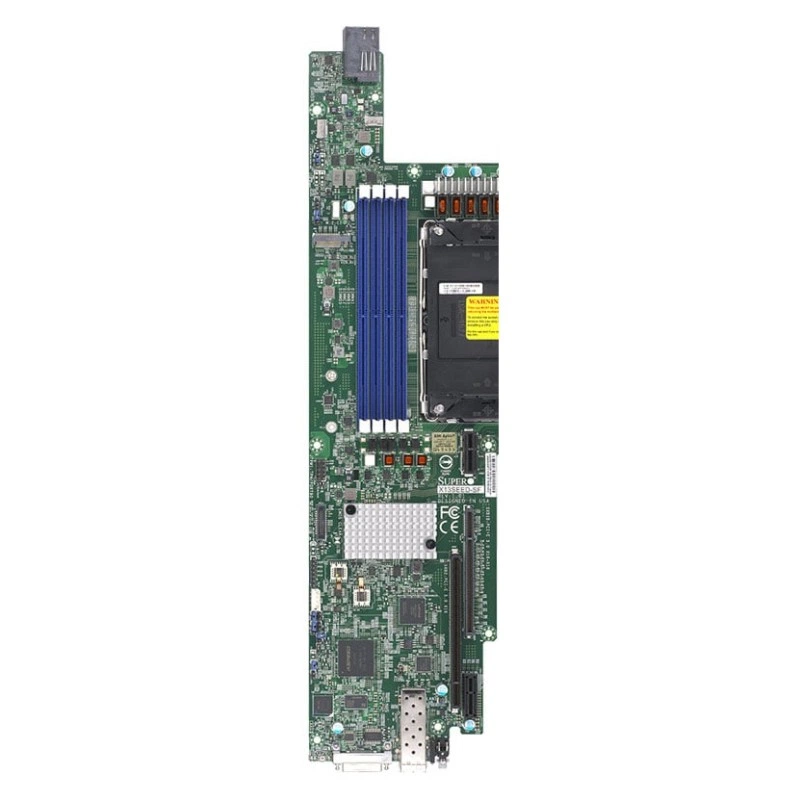

Материнская плата Supermicro X13SEED-SF MBD-X13SEED-SF

Основная информация о материнской плате Supermicro MBD-X13SEED-SF

Supermicro MBD-X13SEED-SF используют как основу серверов и специализированных вычислительных узлов. Модель X13SEED-SF определяет совместимость вычислительной части, памяти и расширения. Процессоры: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры.

Формат платы — Проприетарный. Её габариты составляют 16.36" x 8.53" (41.56cm x 21.66cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM. Сетевые контроллеры и подключение: 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 SFP для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-IS. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X13SEED-SF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC; 1 SFP для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-IS. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры.
• Форм-фактор и габариты: Проприетарный; 16.36" x 8.53" (41.56cm x 21.66cm).
• Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM.
• Сеть: 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 SFP для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-IS.
• M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
• PCIe: 1 PCIe 5.0 x16 Right Райзер слот; 2 PCIe 5.0 x16 Left Райзер слоты.
• USB: 2 USB 2 Type-A порт(ы); 1 VGA порт; 2 USB 2.0 портов; 1 Serial порт через KVM разъём..
• Управление: ASPEED AST2600 BMC; 1 SFP для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-IS.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов.
• Системная логика: Intel C741.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SEED-SF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SEED-SF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
