Модуль MicroBlade Supermicro MBI-310I-1D96N (СУПЕРМИКРО)

Основная информация о модуле MicroBlade Supermicro

MBI-310I-1D96N - это модуль платформы MicroBlade от Supermicro, выполненный как Complete System Only. Решение рассчитано на построение плотных blade-инсталляций, где важны высокая компоновочная плотность, энергоэффективность и централизованное управление. Для каждого узла предусмотрена собственная вычислительная конфигурация, а сама платформа ориентирована на использование в стойках MicroBlade с высокой плотностью размещения.

Модуль объединяет интегрированную плату, процессорную подсистему, память, сетевые интерфейсы и подсистему накопителей. В составе также предусмотрены средства управления, индикаторы состояния и поддержка TPM-заголовка. Отдельно отмечается, что изображение может показывать конфигурацию с дополнительными опциями, поэтому стандартный состав следует трактовать по перечню частей и подтвержденным параметрам.

Функциональные возможности MBI-310I-1D96N

Модуль предназначен для организации вычислительных узлов в среде MicroBlade. Каждый узел построен на Intel Xeon D-2796NT Processor SoC и поддерживает до 20 ядер и 40 потоков при TDP до 120 Вт. Для памяти предусмотрены 2 слота DIMM на узел с поддержкой DDR4-3200 ECC RDIMM и емкостью до 128 ГБ на узел. Внутренняя подсистема хранения включает 1 x 2.5" NVMe U.2, 1 x SATA DOM и 1 x SATA/NVMe M.2.

Сетевые возможности представлены двумя портами 25GbE LAN на узел. Для удаленного управления и сервисных функций реализована поддержка IPMI 2.0 через Chassis Management Module, а в составе устройства указан контроллер ASPEED AST2600. На фронтальной панели предусмотрены индикаторы питания, неисправности, сетевой активности и UID/KVM.

Технические особенности

• Платформа MicroBlade, исполнение Complete System Only.
• Количество узлов: 2 независимых узла на модуль.
• До 280 UP nodes на стойку 42U.
• До 40 узлов в 6U и до 20 узлов в 3U.
• Материнская плата: MBD-B3SD1-20C-25G.
• Процессор на узел: Intel Xeon D-2796NT Processor SoC.
• До 20 ядер и 40 потоков на узел.
• TDP: до 120 Вт на узел.
• Память на узел: 2 DIMM slots.
• Память: 3200MHz ECC DDR4 RDIMM.
• Поддерживаемые модули памяти: 32 ГБ, 64 ГБ, 128 ГБ.
• Напряжение памяти: 1.2 В.
• ECC-коррекция: исправление одиночных ошибок и обнаружение двойных битовых ошибок.
• Чипсет: SoC.
• Сетевые контроллеры: Dual 25GbE LAN ports.
• IPMI v2.0 через Chassis Management Module (CMM).
• BIOS: 128Mb Flash EEPROM.
• BIOS features: Plug and Play (PnP), APM 1.2, SMBIOS 2.7.1.
• Размеры: 1.2" (30.48 мм) высота, 4.94" (125.48 мм) ширина, 23.2" (589.28 мм) глубина.
• Грузовой вес: 5.08 lbs (2.31 кг).
• Цвет: Silver Grey.
• TPM: 1 TPM Header.
• Накопители на узел: 1 x 2.5" NVMe U.2, 1 x SATA DOM, 1 x SATA/NVMe M.2.
• Панель индикаторов: Power LED, Fault LED, Network Activity LED, UID/KVM LED.
• Рабочая температура: от 10 °C до 38 °C.
• Температура хранения: от -40 °C до 70 °C.
• Рабочая влажность: от 8 % до 90 % без конденсации.
• Влажность хранения: от 5 % до 95 % без конденсации.

Применение

Модуль используется в составе плотных серверных blade-систем Supermicro MicroBlade, когда требуется высокая концентрация вычислительных ресурсов в стойке, централизованное обслуживание, сетевое подключение 25GbE и поддержка удаленного управления на уровне шасси. Такое решение подходит для корпоративных инфраструктур, виртуализации, вычислительных кластеров и сценариев, где важны компактность, масштабируемость и предсказуемая конфигурация узлов.

Совместимость

• Совместимость с платформой MicroBlade.
• Поддержка tested memory и tested NVMe списков Supermicro.
• Поддержка tested M.2 list Supermicro.
• Поддержка OS Certification Matrix для данной платформы.
• Поддержка TPM security module: AOM-TPM-9670V, AOM-TPM-9671V.
• Поддержка SATA DOM: MEM-IDSAHM3A-016G, MEM-IDSAHM3A-032G, MEM-IDSAHM3A-064G, MEM-IDSAHM3A-128G.

Монтаж и эксплуатация

Модуль рассчитан на установку в экосистеме MicroBlade и эксплуатацию в серверной среде с контролируемыми климатическими условиями. При подборе конфигурации следует учитывать, что изображение может показывать вариант с опциями, а стандартный состав определяется перечнем подтвержденных компонентов. Для обслуживания доступны разделы драйверов, BIOS/BMC, руководств, проверенной памяти, проверенных NVMe и M.2, а также матрица сертификации ОС.

Комплектация

• Модуль MicroBlade MBI-310I-1D96N.
• Интегрированная плата MBD-B3SD1-20C-25G.

Логистические данные

• Высота: 1.2" (30.48 мм).
• Ширина: 4.94" (125.48 мм).
• Глубина: 23.2" (589.28 мм).
• Грузовой вес: 5.08 lbs (2.31 кг).

Упаковка и маркировка

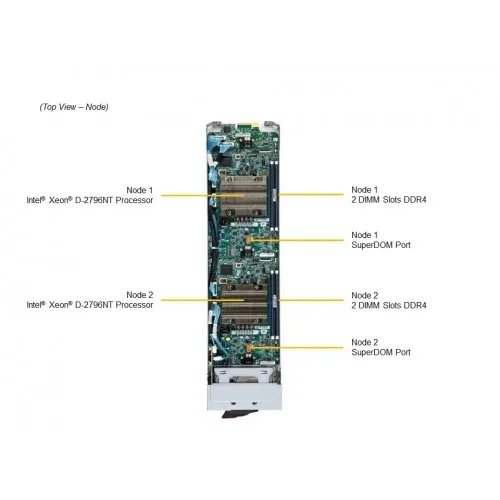

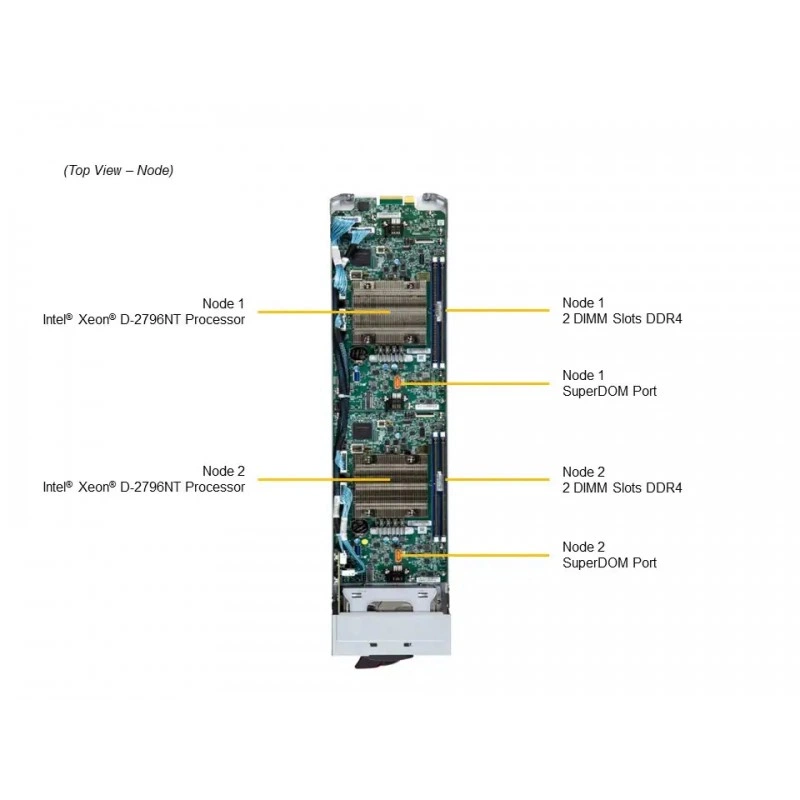

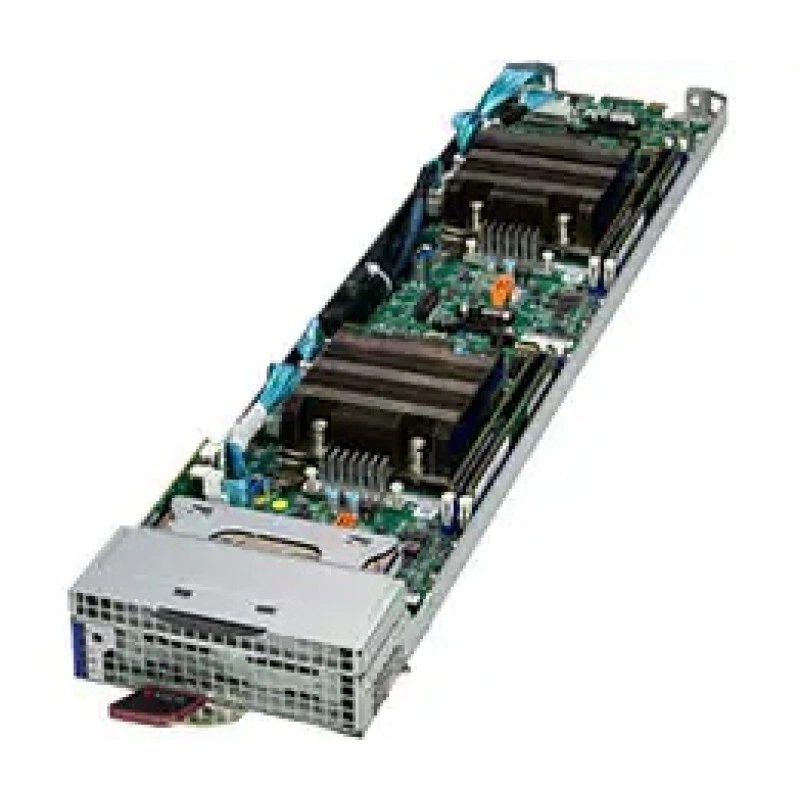

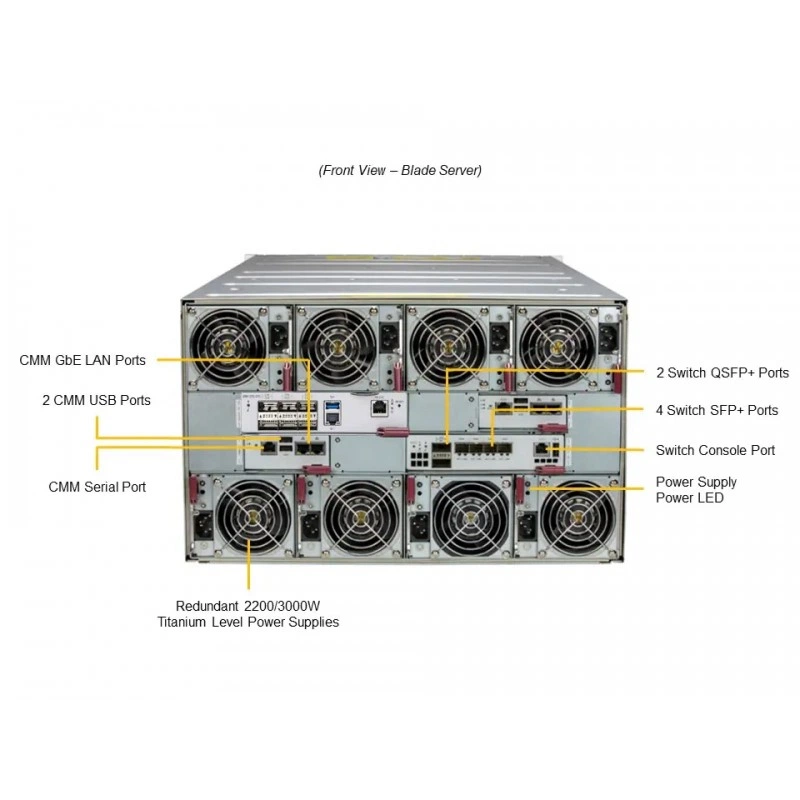

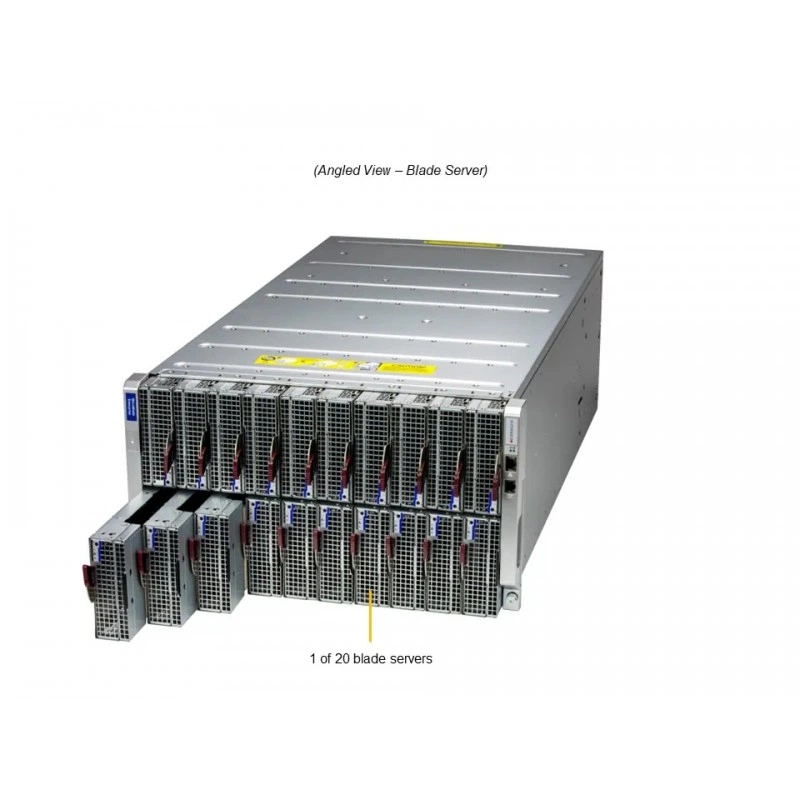

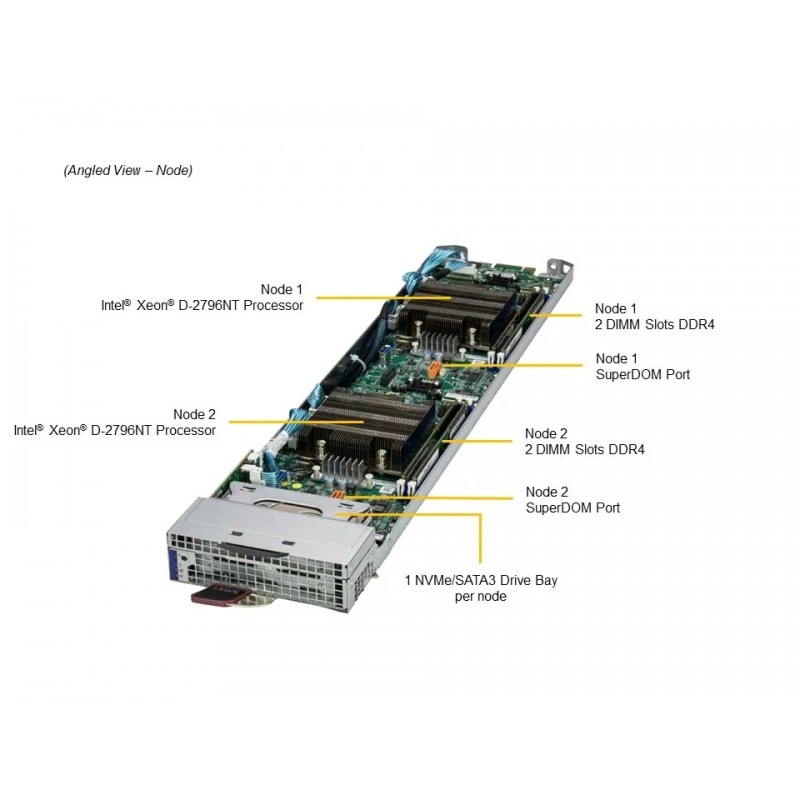

Для позиции указан типовой цвет исполнения Silver Grey. Визуальные материалы и views показывают основной модуль, а также варианты обзора: angled, rear, node и top view. Маркировка SKU в карточке соответствует MBI-310I-1D96N, а в блоке SKU дополнительно указан MicroBlade как семейство продукта.

Эксплуатационные параметры

• Рабочая температура: 10 °C to 38 °C.
• Нерабочая температура: -40 °C to 70 °C.
• Рабочая относительная влажность: 8 % to 90 % без конденсации.
• Нерабочая относительная влажность: 5 % to 95 % без конденсации.

Документация и материалы

Для продукта доступны драйверы и утилиты, BIOS, BMC, manuals, tested memory, tested NVMe, tested M.2 list, OS certification matrix и download driver CD. Это позволяет использовать модуль в составе управляемой серверной инфраструктуры и подбирать совместимые компоненты по подтвержденным спискам.
