Модуль MicroBlade Supermicro MBI-6118G-T41X (СУПЕРМИКРО)

MBI-6118G-T41X - это модуль MicroBlade компании Supermicro, рассчитанный на использование в плотных серверных сборках семейства MicroBlade. Платформа относится к устаревшим позициям и отмечена как Discontinued SKU (EOL), поэтому при подборе решения стоит учитывать доступность замены и совместимость с существующей инфраструктурой. Модуль построен вокруг интегрированной платы B1SD1-TF и ориентирован на компактное размещение вычислительных узлов в стойке.

Конструкция модуля поддерживает работу с процессором Intel Xeon D-1541, памятью DDR4 ECC RDIMM и накопителями SATA3. В карточке изделия также указаны сетевые возможности 10GbE, функции BIOS и параметры эксплуатации, что делает этот модуль полноценной вычислительной единицей для MicroBlade-среды.

Модуль предназначен для построения высокоплотных вычислительных конфигураций MicroBlade и обеспечивает размещение нескольких узлов в одном шасси. Для этой модели заявлены варианты плотности: до 196 узлов Xeon D-1541 в стойке 42U, 28 узлов в 6U или 14 узлов в 3U. Это позволяет использовать систему в сценариях, где важны компактность, масштабируемость и предсказуемое энергопотребление.

• Односокетная платформа на Intel Xeon processor D-1541.
• Поддержка 4 слотов DDR4 DIMM и до 128 ГБ DDR4 ECC VLP RDIMM.
• Поддержка 4 накопителей 2.5" SATA3 (6 Гбит/с): 2x HDD/SSD + 2x SSD, а также 1x SATA3 DOM.
• Два сетевых порта 10GbE на контроллере Intel X552.
• Фронтальная горячая замена и загрузка сверху по логике MicroBlade-шасси.
• Светодиодная индикация питания, UID/KVM, сетевой активности и неисправности.

В основе изделия используется процессор Intel Xeon processor D-1541 в исполнении Socket FCBGA 1667. Заявлены 8 ядер, 16 потоков, частота 2.2–2.6 ГГц, TDP 45 Вт и кэш 12 МБ. Для памяти предусмотрено 4 слота DDR4 DIMM, поддержка DDR4 ECC RDIMM с частотой 2133/2400 МГц, рабочим напряжением 1.2 В и вариантами модулей 32 ГБ, 16 ГБ и 8 ГБ.

• Плата: B1SD1-TF.
• Чипсет: System on Chip.
• SATA: SATA3 6 Гбит/с через чипсет.
• DOM: 1 порт SuperDOM (Disk on Module).
• BIOS: 128Mb SPI Flash EEPROM с AMI BIOS.
• Функции BIOS: Plug and Play, APM 1.2, ACPI 1.0/2.0, SMBIOS 2.3, RTC wake up.
• Размеры: 1.2" x 4.94" x 23.2".
• Габариты в метрической системе: 30.48 мм x 125.48 мм x 589.28 мм.
• Масса брутто: 5.67 lbs, или 2.57 kg.
• Цвет: Silver Grey.
• Температура эксплуатации: от 10 °C до 35 °C.
• Температура хранения: от -40 °C до 70 °C.
• Влажность при эксплуатации: 8% to 90% без конденсации.
• Влажность при хранении: 5% to 95% без конденсации.
• EMC для США и Канады: FCC emissions verification.
• EMC для Европы: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.

Модуль подходит для высокоплотных серверных инсталляций MicroBlade, где требуется большое количество вычислительных узлов в ограниченном объеме стойки. Он может использоваться в инфраструктуре центров обработки данных, в задачах виртуализации, сетевых сервисов, компактных вычислительных кластеров и других сценариях, где важны плотность размещения, энергоэффективность и наличие 10GbE-подключения.

Изделие также уместно в существующих MicroBlade-шасси, где требуется замена или обслуживание совместимого узла с сохранением конфигурации на уровне платы B1SD1-TF, накопителей SATA3 и модулей памяти DDR4 ECC.

• MicroBlade шасси и узлы семейства MicroBlade.
• Интегрированная плата B1SD1-TF.
• Intel Xeon processor D-1541.
• DDR4 ECC VLP RDIMM 2133/2400 МГц.
• 2.5" SATA3 HDD/SSD.
• SATA3 DOM.
• ОС Certification Matrix и OS Compatibility доступны для данной модели.

Модуль выполнен в форм-факторе, рассчитанном на установку в MicroBlade-системы с фронтальной загрузкой. Для эксплуатации предусмотрены индикаторы состояния на передней панели, а также поддержка сервисных разделов Drivers & Utilities, BIOS/BMC, Manuals, Tested Memory, Tested HDD и OS Certification Matrix.

В parts list указаны стандартные элементы поставки для модуля, включая материнскую плату, MicroBlade sled, компоненты корпуса модуля, воздушный кожух, дополнительную плату для HDD и кронштейн HDD. Также в перечне опций присутствуют лицензии и программные пакеты для удаленного управления и централизованного администрирования.

• Motherboard MBD-B1SD1-TF - 1 шт.
• MicroBlade Sled MCP-680-31404-0N - 1 шт.
• Micro Blade Module Chassis: MCP-620-31401-0N - 2 шт., MCP-620-31402-0N - 1 шт., MCP-640-31404-0N - 1 шт.
• Air Shroud MCP-310-31403-0N - 1 шт.
• Add-on Card AOM-BPN-MS28U - 1 шт.
• HDD bracket MCP-620-31407-0N - 1 шт.

На изображении и в карточке изделия указана цветовая версия Silver Grey. В спецификации также отмечено, что изображение может показывать вариации с дополнительными компонентами, поэтому для стандартной поставки следует ориентироваться на parts list.

• Габариты: 1.2" x 4.94" x 23.2".
• Масса брутто: 2.57 kg.

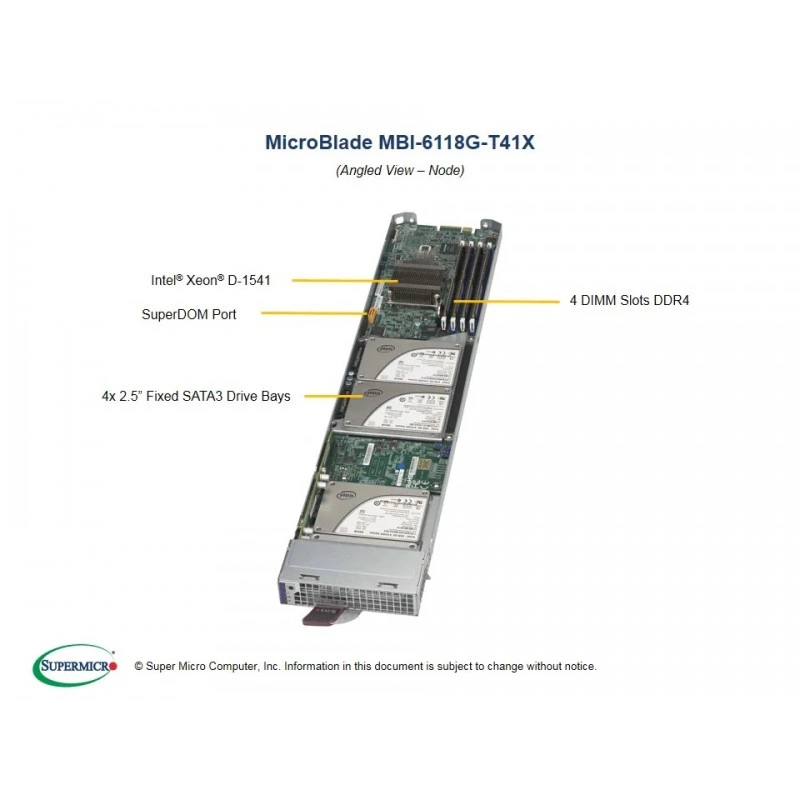

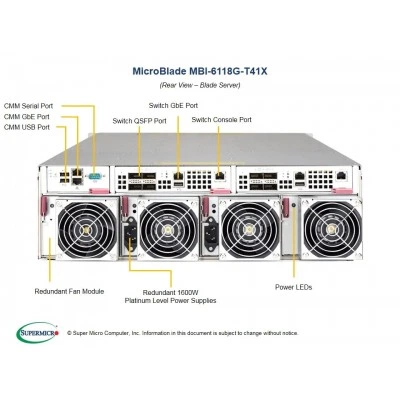

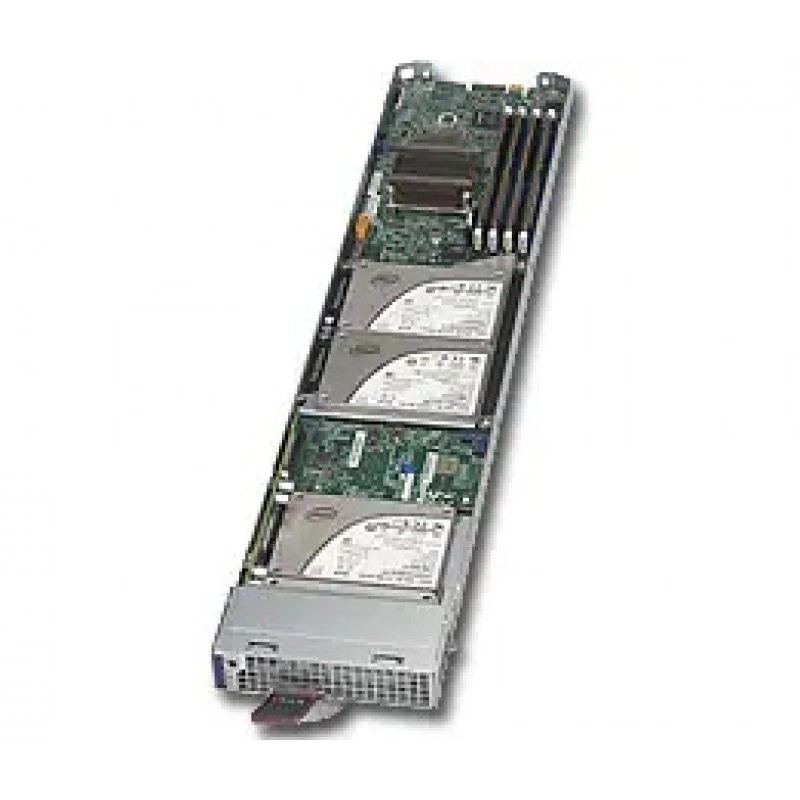

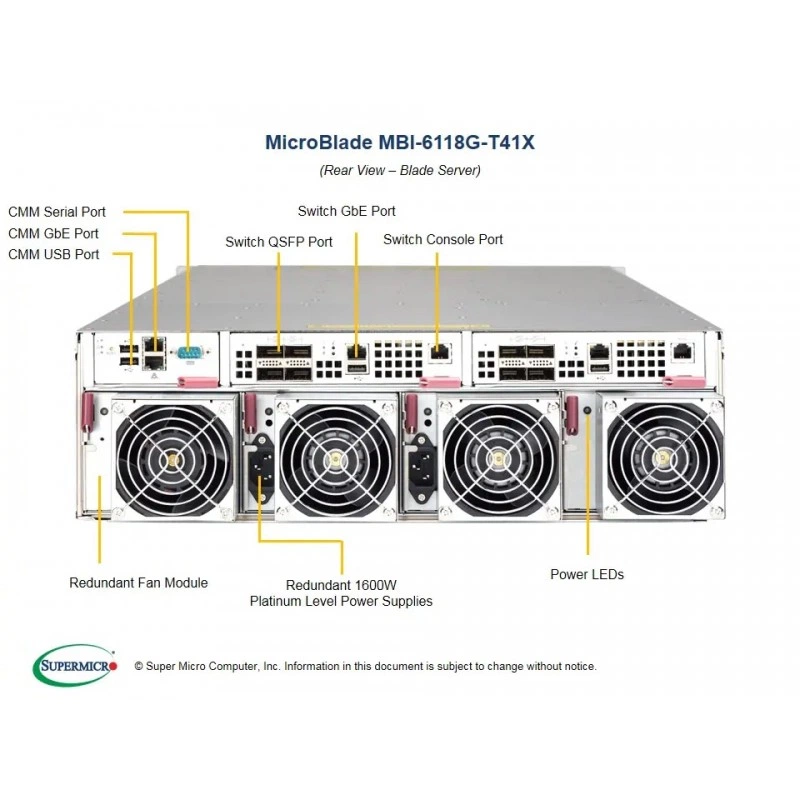

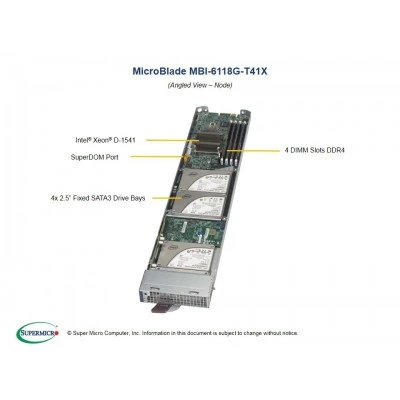

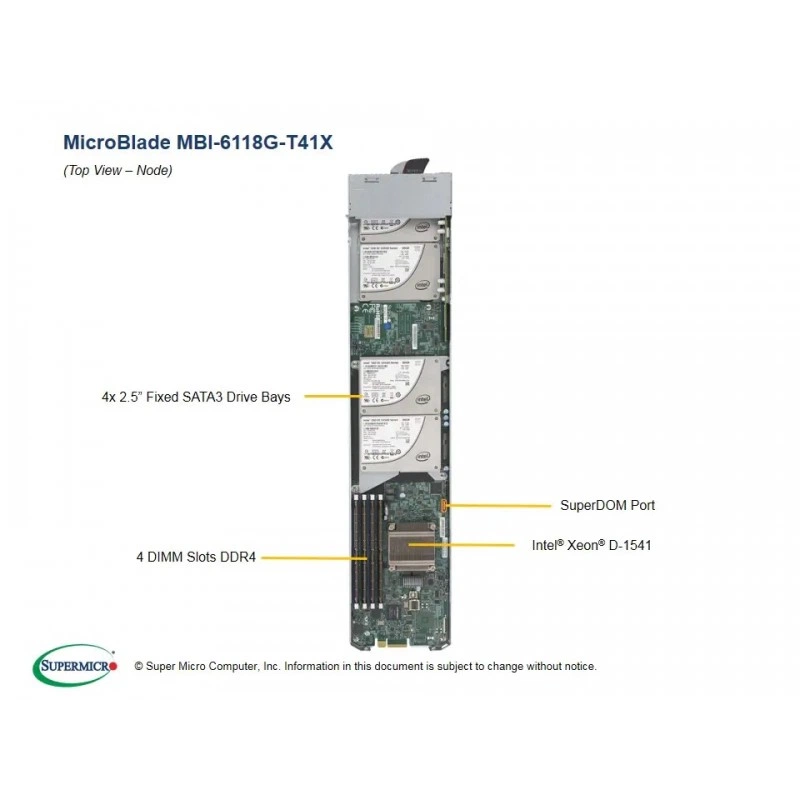

• Список изображенных видов включает Angled View, Rear View, Angled Node View и Top Node View.
