Модуль MicroBlade SUPERMICRO MBI-6219B-T41N (СУПЕРМИКРО)

Основная информация о модуле MicroBlade SUPERMICRO

MBI-6219B-T41N - это модуль MicroBlade компании Supermicro, предназначенный для построения плотных вычислительных конфигураций в шасси MicroBlade. Платформа относится к классу blade-решений и ориентирована на компактное размещение вычислительных узлов с акцентом на плотность установки, энергоэффективность и удобство обслуживания. Для данного SKU указана статусная пометка о прекращении поставок: SKU снят с производства, поэтому при подборе замены требуется учитывать совместимость с архитектурой MicroBlade и установленной базовой платой.

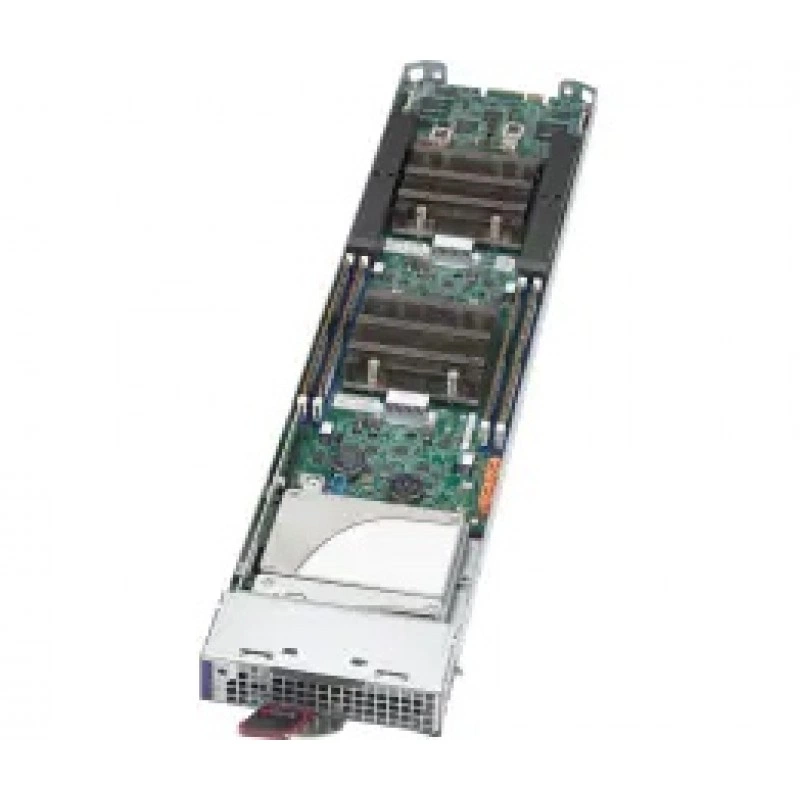

Конструкция модуля включает два независимых узла в одном модуле. Для каждого узла предусмотрены собственные вычислительные, сетевые и накопительные возможности. В составе платформы используется интегрированная плата MBD-B2SD2-8C-TF-P / MBD-B2SD2-8C-TF, а также узел M628 MicroBlade Skylake-D 2 Node UP в виде полной сборки. В комплект поставки входят модульные элементы корпуса, воздушный кожух и add-on card AOM-BPN-MS28US-P. Для эксплуатации и обслуживания предусмотрены разделы ресурсов по драйверам, BIOS/BMC, руководствам, тестированной памяти, накопителям, M.2, а также матрица сертификации ОС.

Функциональные возможности MBI-6219B-T41N

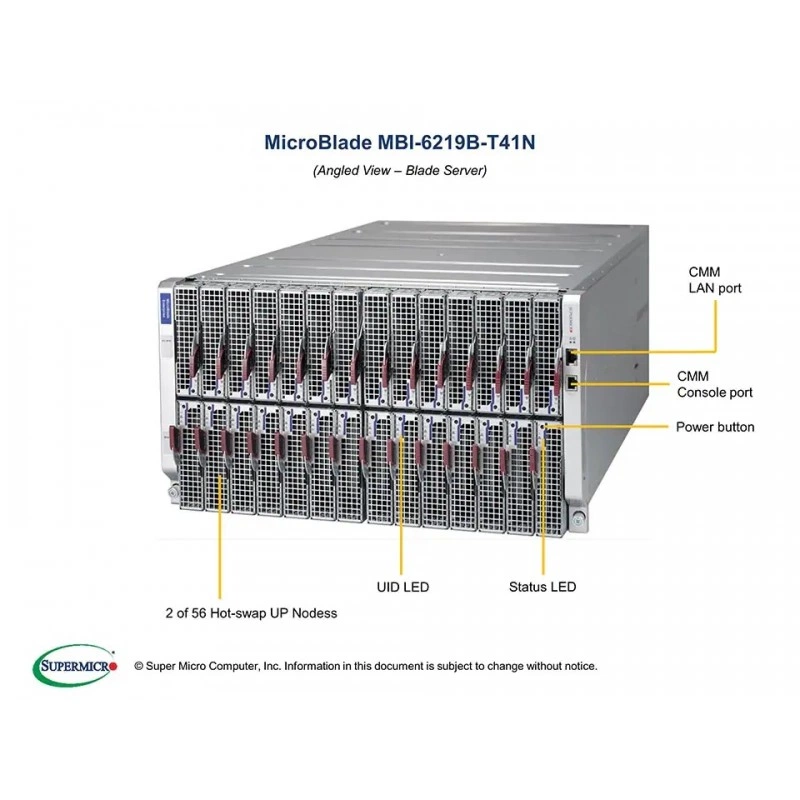

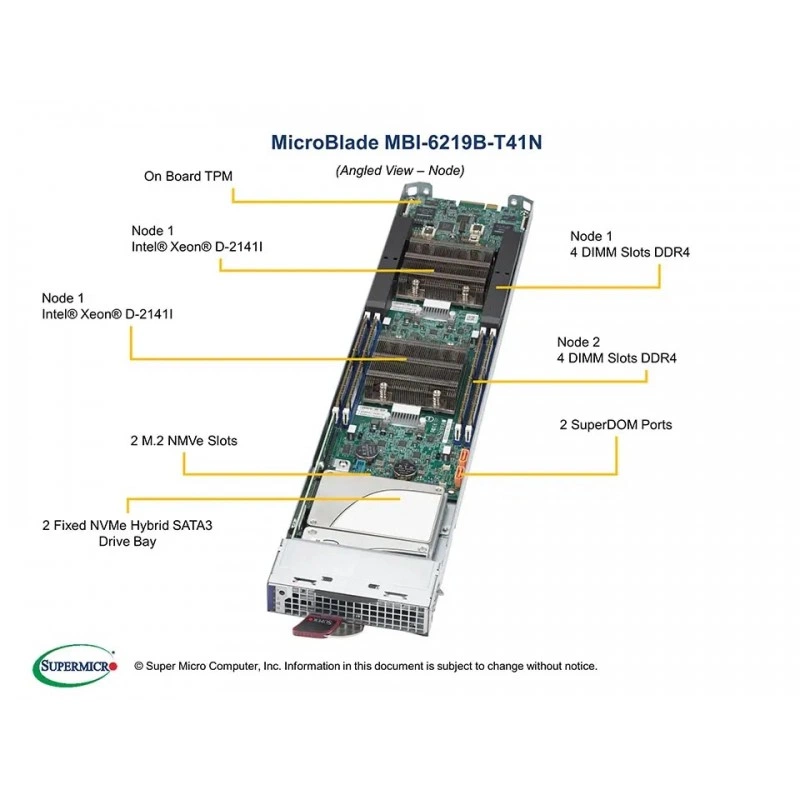

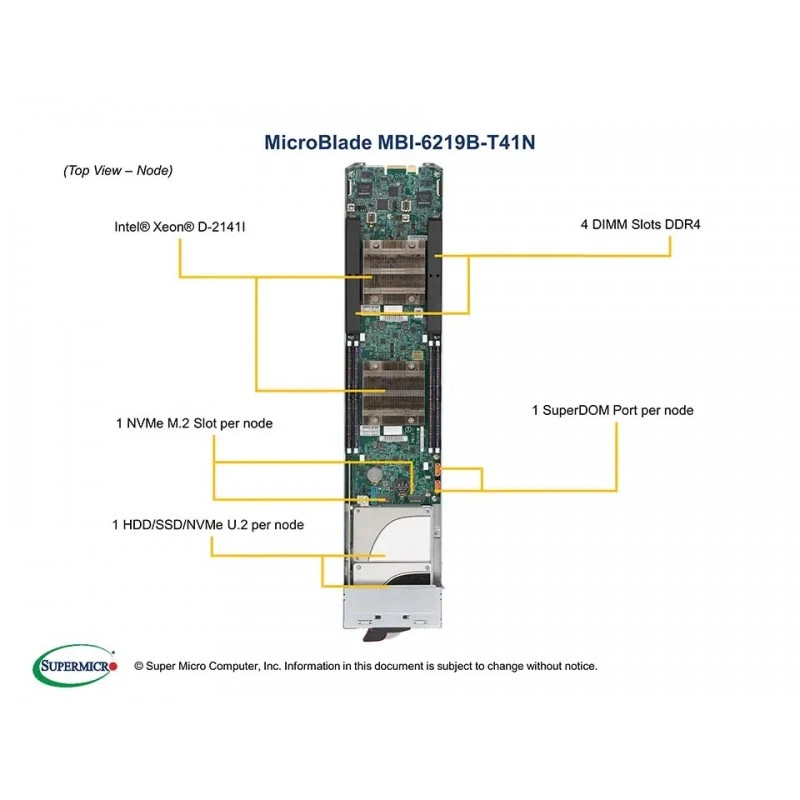

Платформа рассчитана на размещение до 392 UP-узлов в стойке 42U, либо 56 UP-узлов в 6U и 28 UP-узлов в 3U. В каждом модуле реализованы два независимых узла, что позволяет масштабировать вычислительные ресурсы в рамках плотной blade-инфраструктуры. Каждый узел поддерживает процессор Intel Xeon D-2141I в исполнении FCBGA 2518, 8 ядер, 16 потоков, теплопакет 65 Вт. Для памяти заявлена поддержка до 128 ГБ ECC VLP RDIMM DDR4-2133 МГц в 4 слотах DIMM на узел. Накопительная подсистема на узел включает 1 x 2.5" HDD/SSD/NVMe U.2, 1 x SATA DOM и 1 x NVMe M.2 формата 60/80/110 мм.

Технические особенности

Модуль построен на базе System-on-Chip и оснащен двумя портами 10GbE LAN на узел. BIOS использует 128Mb Flash EEPROM и поддерживает Plug and Play, APM 1.2, ACPI 1.0/2.0, SMBIOS 2.3 и RTC wake up. На фронтальной панели предусмотрены индикаторы Power LED, Fault LED, Network Activity LED и UID / KVM LED. Корпус выполнен в цвете Silver Grey. Габариты изделия: высота 1.2" (30.48 мм), ширина 4.94" (125.48 мм), глубина 23.2" (589.28 мм). Указан вес брутто 5.01 lbs (2.27 кг). Диапазон рабочих условий: температура от 10 °C до 38 °C, относительная влажность 8%–90% без конденсации. Температура хранения и внерабочая температура: от -40 °C до 70 °C, влажность 5%–95% без конденсации.

Применение

Модуль предназначен для использования в стойках и шасси MicroBlade как основа для компактных серверных конфигураций, где важны высокая плотность размещения, модульность и удобство масштабирования. Решение подходит для развертывания вычислительных узлов в центрах обработки данных, в инфраструктуре с ограниченным пространством, а также в сценариях, где требуется быстрое обслуживание отдельных узлов без замены всей системы.

Совместимость

• Шасси и экосистема Supermicro MicroBlade.
• Интегрированная плата MBD-B2SD2-8C-TF / MBD-B2SD2-8C-TF-P.
• Процессор Intel Xeon D-2141I.
• Модули памяти DDR4 ECC VLP RDIMM.
• Накопители 2.5" HDD, SSD, NVMe U.2.
• SATA DOM и NVMe M.2 60/80/110 мм.
• Опциональный TPM security module: AOM-TPM-9670V и AOM-TPM-9671V.

Монтаж и эксплуатация

Модуль рассчитан на установку в составе blade-системы MicroBlade и обслуживание на уровне отдельных узлов. Предусмотрена поддержка hot-plug front loading, что упрощает работу с модулем при обслуживании. Встроенные LED-индикаторы помогают контролировать питание, неисправности, сетевую активность и идентификацию UID/KVM. Для корректной эксплуатации следует соблюдать указанный диапазон температуры и влажности, а также учитывать, что изображение на сайте может показывать конфигурацию с дополнительными компонентами, не входящими в стандартную поставку.

Комплектация

• MicroBlade Board MBD-B2SD2-8C-TF-P, 1 шт.
• M628 MicroBlade Skylake-D 2 Node UP complete assembly, 1 шт.
• M628 sled node cover with asset tag.
• M628 sled front window with asset tag opening.
• M628 Skylake-D UP top 2x 2.5 HDD bracket.
• M628 MicroBlade Skylake-D 2 Node UP chassis base.
• M628 sled AOM-BPN bracket.
• M628 MicroBlade Skylake-D UP Air Shroud, 1 шт.
• AOM-BPN-MS28US-P add-on card, 1 шт.

Упаковка и маркировка

В описании изделия присутствует указание на отдельные варианты комплектующих и сопроводительных материалов для узлов MicroBlade. Для изделия обозначена заводская маркировка MBI-6219B-T41N, а в списке ресурсов доступны драйверы, BIOS, BMC, руководства, проверенная память, HDD, NVMe и сертификация ОС. Присутствует пометка о снятии SKU с производства, что важно учитывать при складской маркировке и подборе замены.

Логистические данные

• Высота: 1.2" (30.48 мм).
• Ширина: 4.94" (125.48 мм).
• Глубина: 23.2" (589.28 мм).
• Вес брутто: 5.01 lbs (2.27 кг).

Эксплуатационные параметры

• Рабочая температура: от 10 °C до 38 °C.
• Температура вне работы: от -40 °C до 70 °C.
• Относительная влажность при работе: 8%–90%, без конденсации.
• Относительная влажность вне работы: 5%–95%, без конденсации.
