Модуль MicroBlade Supermicro MBI-6119G-C2 (СУПЕРМИКРО)

Основная информация о модуле MicroBlade Supermicro

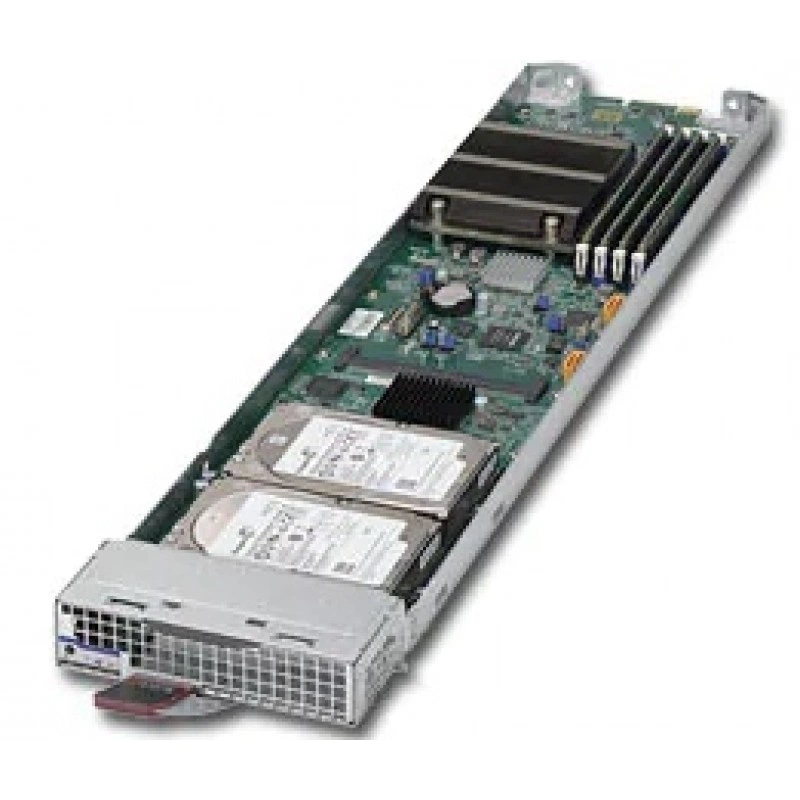

MBI-6119G-C2 - модуль линейки MicroBlade от Supermicro, предназначенный для построения высокоплотных blade-инсталляций. Платформа ориентирована на серверные задачи в составе шасси MicroBlade и поставляется как EOL-артикул, то есть как снятая с производства позиция. Конфигурация построена на интегрированной плате B2SS1-CPU и относится к классу однопроцессорных модулей с акцентом на плотность размещения, энергоэффективность и централизованное управление.

Модуль использует сокет H4 (LGA 1151) и поддерживает процессоры Intel Xeon E3-1200 v6/v5. В спецификациях указано ограничение по TDP процессора до 80 Вт, а также требование к версии BIOS 2.0 или выше для поддержки процессоров серии v6. Для памяти предусмотрены 4 слота DDR4 DIMM с поддержкой до 64 ГБ DDR4 ECC VLP UDIMM на частоте 2400 МГц. Наличие ECC позволяет корректировать одиночные ошибки и обнаруживать двойные ошибки при использовании ECC-памяти.

Функциональные возможности MBI-6119G-C2

• Поддержка однопроцессорной архитектуры на Socket H4 (LGA 1151).
• Совместимость с Intel Xeon E3-1200 v6/v5.
• Поддержка до 64 ГБ DDR4 ECC VLP UDIMM.
• Память DDR4 2400 МГц в 4 DIMM-слотах.
• Поддержка SAS3 12Gbps через контроллер Avago 3008.
• Два порта 1GbE LAN с поддержкой IPMI 2.0 через CMM.

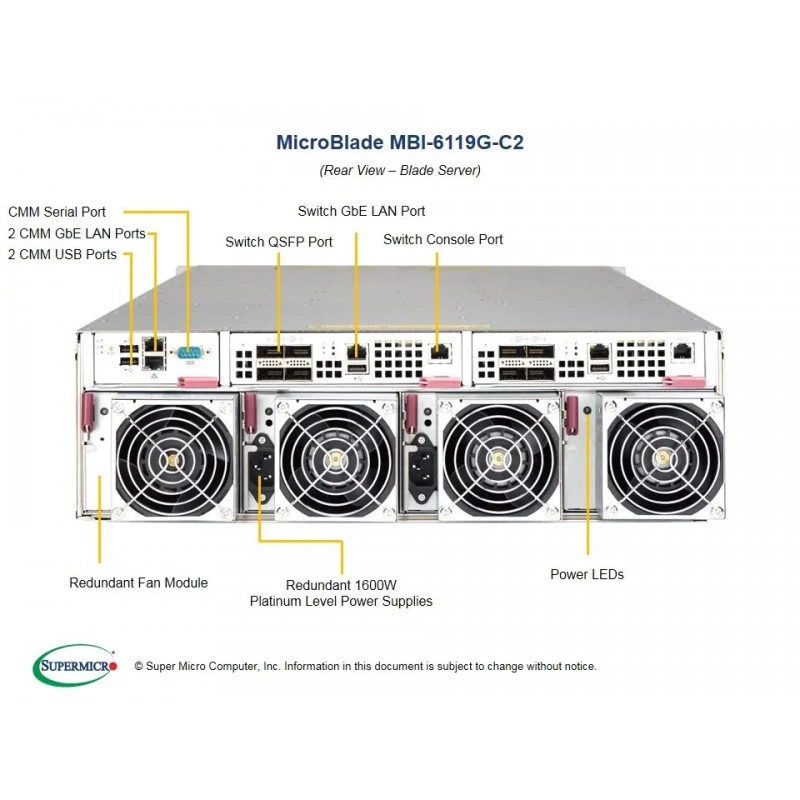

• Redundant 1GbE SDN switches with 40Gbps/10Gbps uplinks.
• Набор светодиодных индикаторов: Power, Fault, Network Activity, UID/KVM.
• Поддержка управления на уровне IPMI v2.0.

Технические особенности

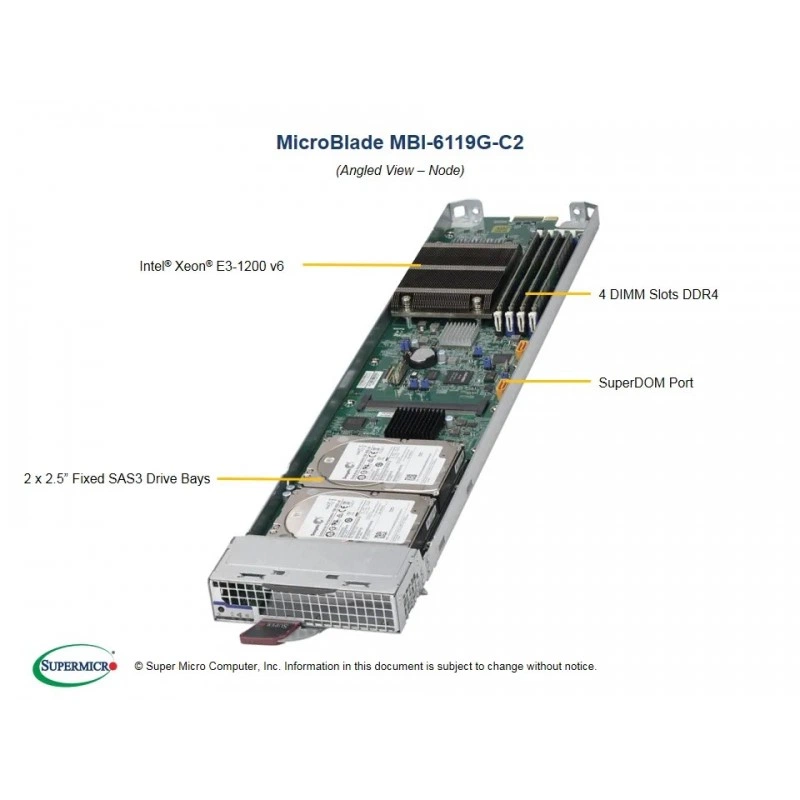

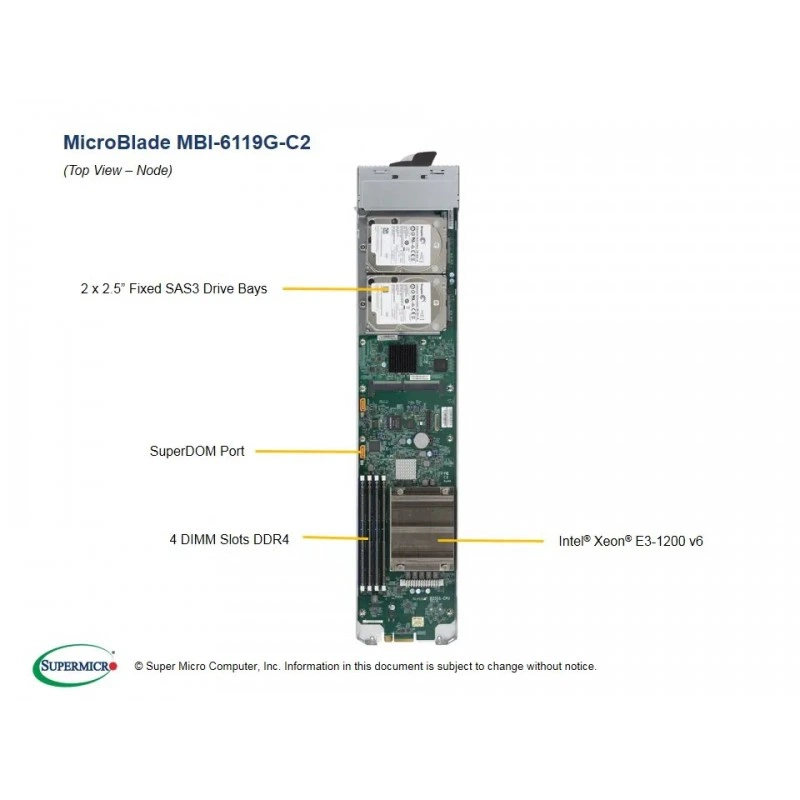

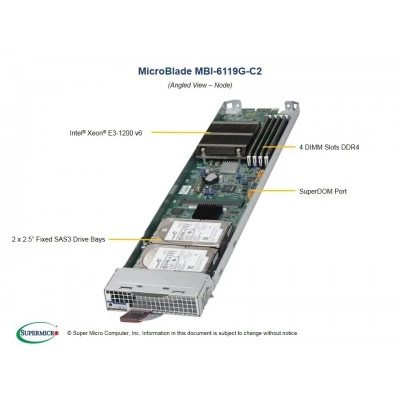

Модуль оснащен чипсетом Intel C236 и BIOS AMI в SPI Flash EEPROM 128 Mb. Из BIOS-функций заявлены Plug and Play, APM 1.2 и SMBIOS 2.7.1. Для системной памяти указаны напряжение 1.2 В и тип памяти 2400MHz ECC DDR4 UDIMM. На борту предусмотрены внутренние отсеки под 2x 2.5" SAS3 (12Gbps) HDD.

Габариты изделия составляют 1.2" x 4.94" x 23.2" или 30.48 x 125.48 x 589.28 мм. Доступный цвет корпуса - Silver Grey. В карточке также указаны эксплуатационные ограничения: рабочая температура от 10°C до 38°C, нерабочая температура от -40°C до 70°C, рабочая влажность 8% до 90% без конденсации, нерабочая влажность 5% до 95% без конденсации.

По EMC-совместимости перечислены требования и проверки для США/Канады и Европы, включая FCC Emissions Verification, EN55022, EN55024, EN61000-3-2, EN61000-3-3 и CE EMC Directive 89/336/EEC.

В перечне поставки подтверждены следующие элементы: материнская плата MBD-B2SS1-CPU-P, sled MCP-680-31408-0N, набор элементов корпуса модуля MicroBlade, air shroud MCP-310-31405-0N и add-on card AOM-BPNIO-MSC-P для uBlade с RoHS. В опциях указаны пассивный радиатор SNK-P0047PSRK, SATA DOM с вариантами MEM-IDSAHM3A-016G, MEM-IDSAHM3A-032G, MEM-IDSAHM3A-064G, MEM-IDSAHM3A-128G, а также программные лицензии SFT-OOB-LIC и SFT-DCMS-Single.

Применение

Модуль применяется в blade-инфраструктуре Supermicro MicroBlade для компактных серверных сборок, где важны высокая плотность размещения узлов, централизованное управление, поддержка IPMI и серверных интерфейсов хранения. Решение подходит для развертываний в стойках MicroBlade, где требуется однопроцессорная платформа с поддержкой DDR4 ECC, SAS3 и двухпортового 1GbE подключения.

Совместимость

• Линейка MicroBlade.
• Интегрированная плата MBD-B2SS1-CPU.
• Процессоры Intel Xeon E3-1200 v6/v5.
• Socket H4 (LGA 1151).
• BIOS версии 2.0 и выше для поддержки серии E3-1200 v6.
• Опциональный радиатор SNK-P0047PSRK.
• Опциональные SATA DOM MEM-IDSAHM3A-016G, MEM-IDSAHM3A-032G, MEM-IDSAHM3A-064G, MEM-IDSAHM3A-128G.

Комплектация

• Motherboard MBD-B2SS1-CPU-P.
• MicroBlade Sled MCP-680-31408-0N.
• Micro Blade Module Chassis: MCP-620-31409-0N, MCP-620-31411-0N, MCP-620-31412-0N, MCP-640-31409-0N.
• Air Shroud MCP-310-31405-0N.
• Add-on Card AOM-BPNIO-MSC-P.

Условия эксплуатации

• Рабочая температура: 10°C до 38°C.
• Нерабочая температура: -40°C до 70°C.
• Рабочая относительная влажность: 8% до 90%, без конденсации.
• Нерабочая относительная влажность: 5% до 95%, без конденсации.

Упаковка и маркировка

Для позиции указан статус discontinued SKU (EOL). Включенная маркировка и служебные обозначения привязаны к SKU MBI-6119G-C2 и к плате MBD-B2SS1-CPU-P, а на изображениях и в разделе спецификаций присутствуют обозначения MicroBlade, Integrated Board и B2SS1-CPU.
