Платформа MicroBlade MBI-6119G-T8HX Supermicro (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

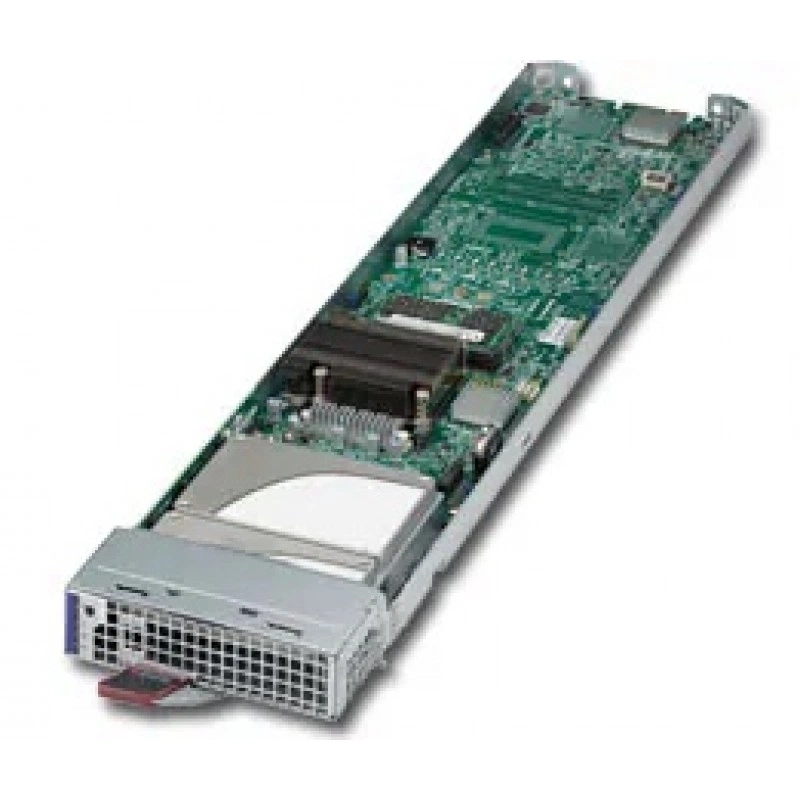

MBI-6119G-T8HX - это модуль MicroBlade от Supermicro, построенный на интегрированной плате MBD-B2SS1-H-MTF и ориентированный на плотные серверные инсталляции в составе шасси MicroBlade. Платформа относится к семейству blade-решений и рассчитана на эксплуатацию в составе модульной инфраструктуры, где важны компактность, энергоэффективность и удобство обслуживания. В наборе стандартных данных указаны ключевые аппаратные узлы, варианты размещения накопителей, сетевые возможности, средства управления, а также параметры размеров, массы и условий эксплуатации.

Функциональные возможности MBI-6119G-T8HX

Платформа предназначена для построения плотных вычислительных конфигураций на базе процессора Intel Xeon E3-1585 v5, встроенного в разъем FCBGA 1440. В составе решения предусмотрены возможности для размещения локальных накопителей, включая 2.5-дюймовый SATA3 SSD, SATADOM и два модуля M.2 с интерфейсом PCI-E 3.0 x4. Для подключения к сети предусмотрены два порта 10GbE LAN, а также поддержка IPMI 2.0 через Chassis Management Module. На уровне системного ПО используется AMI UEFI с поддержкой ACPI 5.0, DMI 2.3, PCI 3.0, Plug and Play, SMBIOS 3.0 и UEFI 2.3.1.

Модель подходит для blade-инфраструктуры, где требуется высокая плотность размещения вычислительных узлов, централизованное управление и поддержка штатных средств диагностики. Визуальный статус и эксплуатационный контроль поддерживаются фронтальными индикаторами питания, ошибки, сетевой активности и UID / KVM.

Технические особенности

• Процессор: Intel Xeon E3-1585 v5 built-in.
• Сокет: Single Socket FCBGA 1440.
• Теплопакет CPU: до 65 W.
• Чипсет: Intel C236.
• Оперативная память: до 32 GB Unbuffered ECC SO-DIMM.
• Слоты памяти: 2 DIMM slots per node.
• Тип памяти: DDR4 SDRAM 72-bit, 260-pin SO-DIMM.
• Поддерживаемые частоты памяти: 2133 / 1866 / 1600 MHz.
• Размеры модулей памяти: 16 GB, 8 GB.
• Напряжение памяти: 1.2 V.

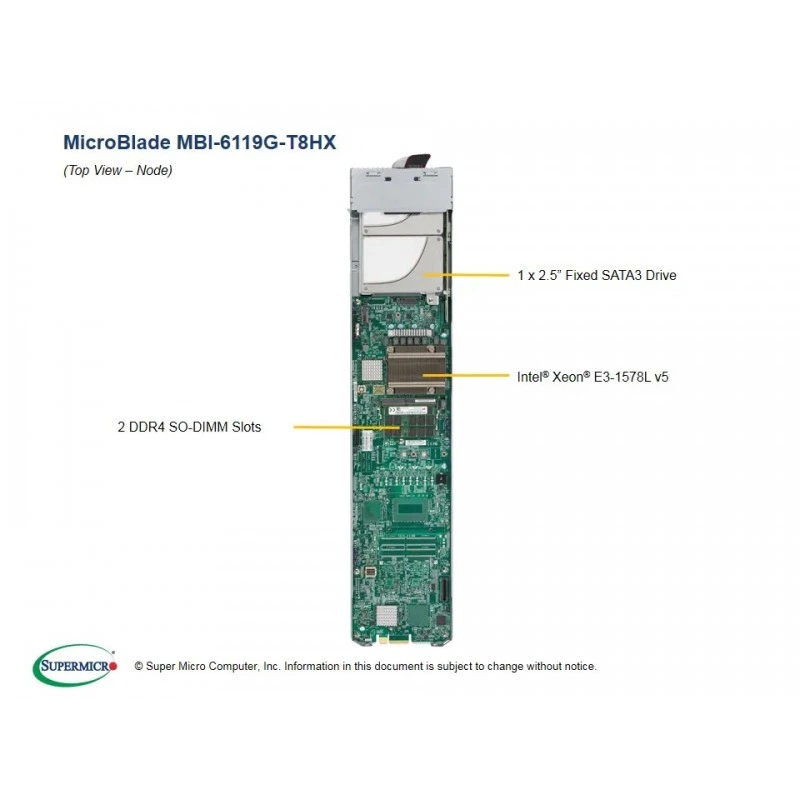

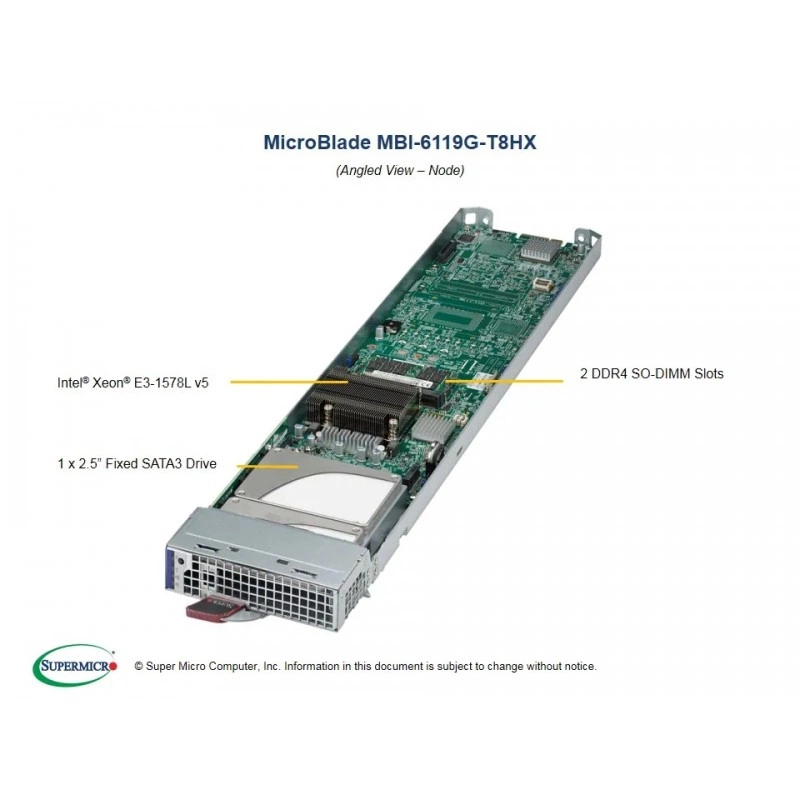

• Накопители: 1x 2.5" SATA3 SSD per blade, 1x SATADOM, 2x M.2 PCI-E 3.0 x4.
• Интерфейс SATA: SATA3 6 Gbps via chipset.
• Сетевые интерфейсы: dual 10GbE LAN ports.
• Управление: IPMI v.2.0 via CMM.
• BIOS: AMI UEFI.
• BIOS-функции: ACPI 5.0, DMI 2.3, PCI 3.0, Plug and Play, SMBIOS 3.0, UEFI 2.3.1.
• Высота: 1.2" (30.48 mm).
• Ширина: 4.94" (125.48 mm).
• Глубина: 23.2" (589.28 mm).
• Масса брутто: 5.01 lbs (2.27 kg).
• Цвет: Silver Grey.

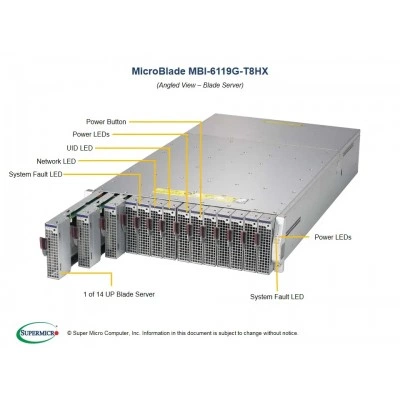

• Фронтальные индикаторы: Power LED, Fault LED, Network Activity LED, UID / KVM LED.
• Рабочая температура: 10°C to 35°C.
• Температура хранения: -40°C to 70°C.
• Рабочая влажность: 8% to 90% non-condensing.
• Влажность хранения: 5% to 95% non-condensing.
• EMC для США и Канады: FCC Emissions verification.
• EMC для Европы: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.
• Комплект поставки: MicroBlade Board MBD-B2SS1-H-MTF, MicroBlade Sled MCP-680-31406-0N, набор деталей шасси Micro Blade Module Chassis, add-on card AOM-BPN-MS28HS-P.
• Опционально: SATA DOM MEM-IDSAVM8A-008G / 016G / 032G / 064G / 128G, программные лицензии SFT-OOB-LIC и SFT-DCMS-Single.

Применение

Платформа применяется в составе модульных MicroBlade-решений для плотных серверных стоек, вычислительных кластеров и инфраструктур, где требуется большое число узлов в ограниченном объеме. Она подходит для сценариев с централизованным управлением, сетевым мониторингом, локальными SSD- и M.2-конфигурациями, а также для сред, в которых важны компактные размеры, контролируемый тепловой режим и удобство обслуживания через модульные компоненты.

Совместимость

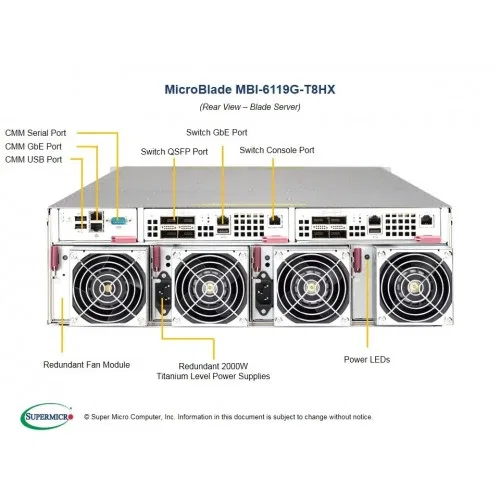

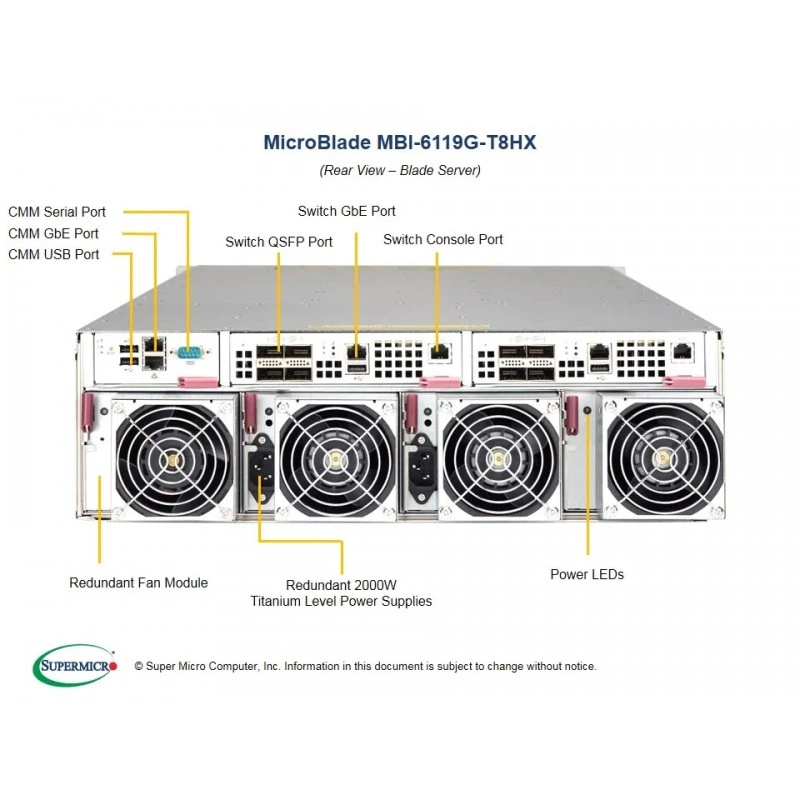

Решение связано с шасси MicroBlade и использует встроенную плату MBD-B2SS1-H-MTF. В документации также указаны варианты enclosure для 3U и 6U конфигураций MicroBlade. Штатно поддерживаются тестируемые носители, память и средства управления Supermicro, включая OS Certification Matrix, Tested Memory, Tested HDD и Tested M.2 List.

Монтаж и эксплуатация

Модуль предназначен для установки в совместимую MicroBlade-инфраструктуру. Эксплуатация допускается в диапазоне рабочих температур 10°C to 35°C и влажности 8% to 90% без конденсации. Для хранения предусмотрен диапазон температур от -40°C до 70°C и влажности 5% to 95% без конденсации. Конструкция рассчитана на централизованное обслуживание и контроль состояния через системные индикаторы и интерфейсы управления.

Комплектация

• MicroBlade Board MBD-B2SS1-H-MTF.
• MicroBlade Sled MCP-680-31406-0N.
• Micro Blade Module Chassis components.
• Add-on Card AOM-BPN-MS28HS-P.

Упаковка и маркировка

Модель поставляется как модульная серверная платформа с идентификатором MBI-6119G-T8HX. В отображаемых данных присутствуют также маркировка материнской платы MBD-B2SS1-H-MTF и идентификаторы компонентов комплектации и опциональных частей. Для визуального контроля состояния на панели предусмотрены светодиоды Power, Fault, Network Activity и UID / KVM.

Логистические данные

Габариты изделия составляют 1.2" x 4.94" x 23.2". Масса брутто указана как 5.01 lbs (2.27 kg). Цвет исполнения - Silver Grey. Эти параметры полезны для планирования размещения, транспортировки и согласования с внутренней компоновкой стойки.
