Платформа MicroBlade Supermicro MBI-6118D-T2 (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

MBI-6118D-T2 - модуль MicroBlade с интегрированной платой B1SL1-F, рассчитанный на использование в составе блейд-архитектуры Supermicro. Платформа относится к линейке MicroBlade и ориентирована на компактное размещение вычислительных узлов в стойке, где важны высокая плотность, снижение кабельной нагрузки и удобство централизованного управления. Для изделия характерны форм-фактор интегрированного узла, поддержка процессоров Intel Xeon E3-1200 v3 и 4th Gen Core i3, а также набор функций, достаточный для серверных задач начального и среднего уровня.

Платформа использует материнскую плату B1SL1-F и комплектуется MicroBlade Sled в виде законченной сборки. В спецификации указаны как основные узлы, так и сервисные/опциональные позиции, включая программные лицензии и пассивный радиатор для CPU. Изделие выполнено в цвете Silver Grey и предназначено для установки в составе MicroBlade-шасси и инфраструктуры Supermicro.

Функциональные возможности MBI-6118D-T2

Платформа поддерживает процессоры Intel Xeon E3-1200 v3 и 4th Gen Core i3 с теплопакетом до 84 Вт, что делает ее подходящей для задач с умеренной вычислительной нагрузкой. Подсистема памяти построена на четырех 240-pin слотах DDR3 DIMM и поддерживает до 32 ГБ DDR3 ECC Un-buffered memory (UDIMM). Заявлена память 1600 MHz ECC DDR3 SDRAM 72-bit, а также корректировка одиночных ошибок и обнаружение двойных ошибок при использовании ECC-модулей.

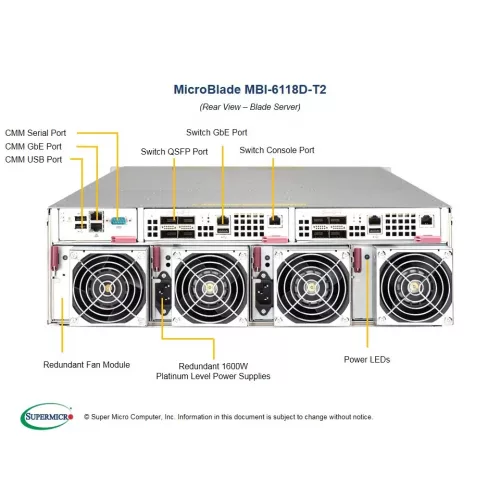

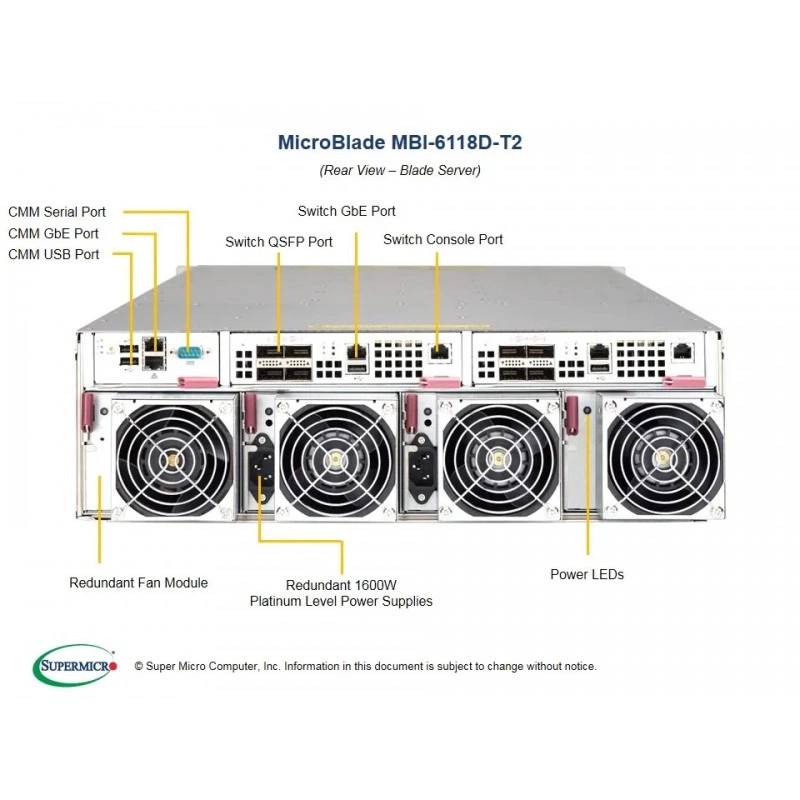

Встроенные функции включают чипсет Intel C224, поддержку SATA3 6 Гбит/с через чипсет, два гигабитных сетевых порта Intel I350 и поддержку технологий Intel I/OAT 3 и VMDq. Для удаленного администрирования предусмотрена поддержка IPMI 2.0 через Chassis Management Module (CMM). В системной BIOS реализованы AMI BIOS, PnP, APM 1.2, ACPI 5.0, SMBIOS 2.7 и пробуждение по RTC.

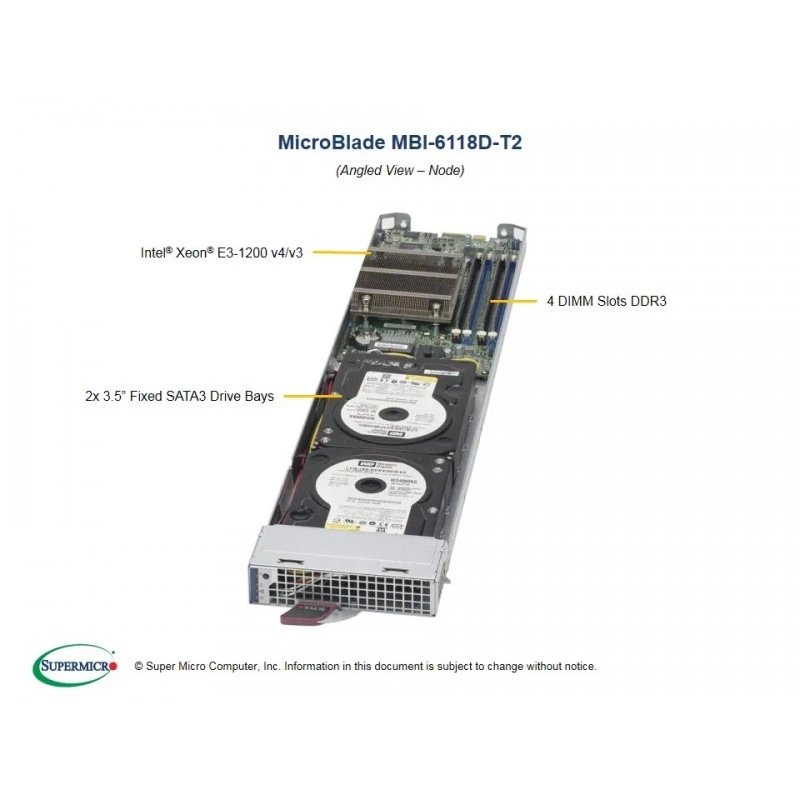

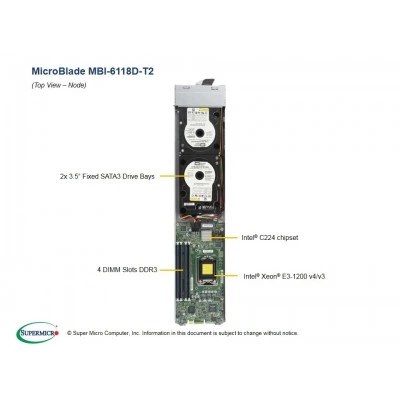

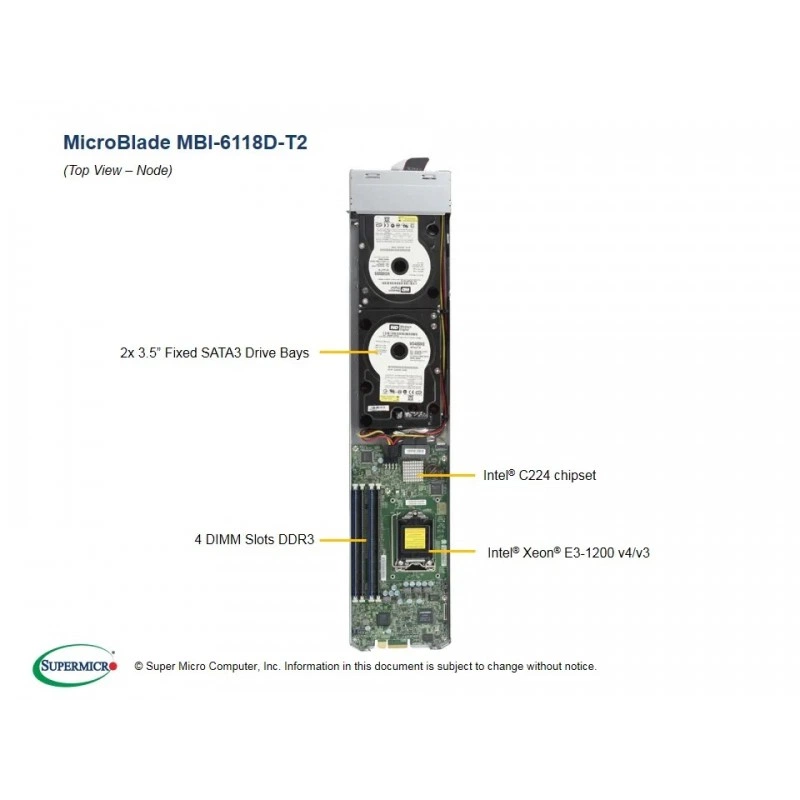

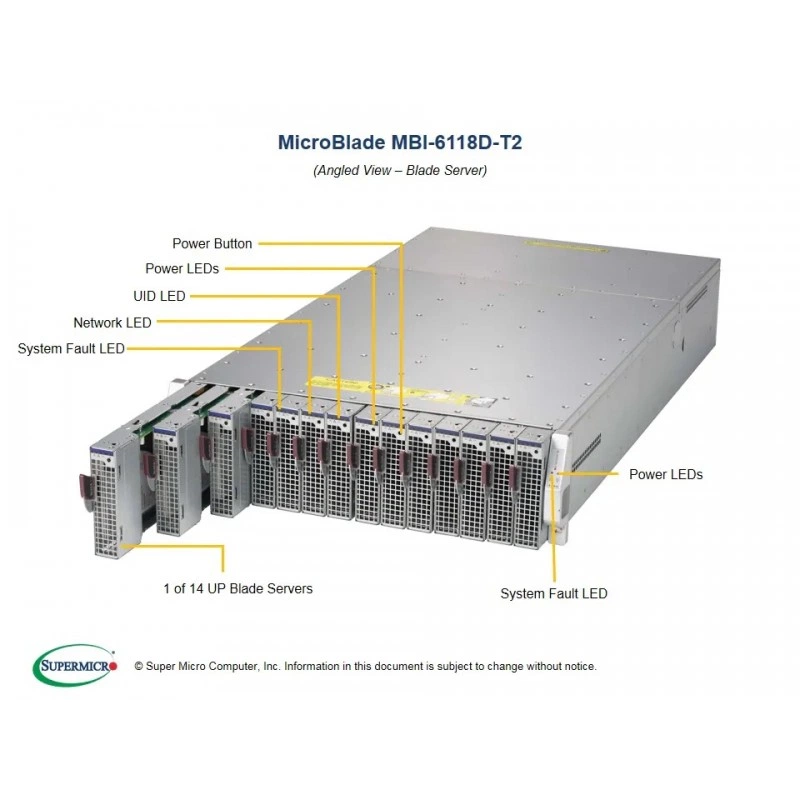

Габариты изделия составляют 1.2 дюйма по высоте, 4.94 дюйма по ширине и 23.2 дюйма по глубине. Указан вес нетто 1.07 кг и вес брутто 2.57 кг. Во фронтальной части предусмотрены индикаторы Power LED, UID/KVM LED, Network Activity LED и Fault LED. Внутреннее хранилище рассчитано на 2 x 3.5" SATA3 накопителя.

Технические особенности

Платформа построена на базе Socket H3 (LGA 1150) и использует архитектуру, совместимую с процессорами семейства Haswell-Denlow. В спецификации указана 128Mb SPI Flash EEPROM с AMI BIOS. Поддерживаемые параметры питания памяти включают 1.5 V и 1.35 V. В таблице совместимости памяти приведены модули 8 GB, 4 GB, 2 GB и 1 GB.

Для эксплуатации указаны диапазоны температуры и влажности: рабочая температура от 10 до 35 °C, нерабочая от -40 до 70 °C, рабочая относительная влажность от 8 % до 90 % без конденсации, нерабочая от 5 % до 95 % без конденсации. В разделе EMC приведены требования FCC для США/Канады и EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC для Европы. В разделе Safety Compliance указаны UL60950-1, CSA/CUL 60950-1, EN60950-1, CE Low Voltage Directive 73/23/EEE и TUV.

В части комплектации подтверждены позиции: Motherboard MBD-B1SL1-F в количестве 1 шт., MicroBlade Sled MCP-680-31403-0N в количестве 1 шт., кабели CBL-SAST-0639 и CBL-SAST-0641 по 1 шт. В опциях указаны пассивный CPU heatsink SNK-P0047PSR или SNK-P0047PSRK, а также программные лицензии SFT-OOB-LIC и SFT-DCMS-Single. Для поддержки доступны материалы, драйверы, BIOS/BMC, manuals, tested memory, OS Certification Matrix и OS Compatibility.

Применение

MBI-6118D-T2 применяется в составе MicroBlade-инфраструктуры для плотного размещения вычислительных узлов в стойке. Платформа подходит для серверных сценариев, где требуется компактность, централизация управления, снижение кабельной сложности и поддержка гигабитной сети с IPMI-администрированием. Ее используют как часть модульной блейд-системы с внутренними накопителями SATA3, ECC-памятью и процессорами класса Intel Xeon E3 или Core i3.

Совместимость

Изделие совместимо с платформой MicroBlade, материнской платой B1SL1-F, процессорным сокетом H3 (LGA 1150), модулями DDR3 ECC UDIMM и пассивным радиатором SNK-P0047PSR или SNK-P0047PSRK. В качестве программных и управленческих решений упомянуты SFT-OOB-LIC и SFT-DCMS-Single. Также присутствуют ссылки на проверку памяти, ОС и драйверов для данной модели.

Монтаж и эксплуатация

Платформа рассчитана на установку в шасси MicroBlade и использует интегрированную блейд-архитектуру. При эксплуатации следует учитывать рабочие пределы температуры и влажности, а также не использовать устройство вне диапазона, указанного в спецификации. Изделие не является универсальной материнской платой для обычного настольного ПК и применяется как часть специализированного серверного решения.

Комплектация

• Материнская плата MBD-B1SL1-F - 1 шт.
• MicroBlade Sled MCP-680-31403-0N - 1 шт.
• Кабель CBL-SAST-0639, 31 см SATA 30AWG - 1 шт.
• Кабель CBL-SAST-0641, 45 см SATA 30AWG - 1 шт.

Упаковка и маркировка

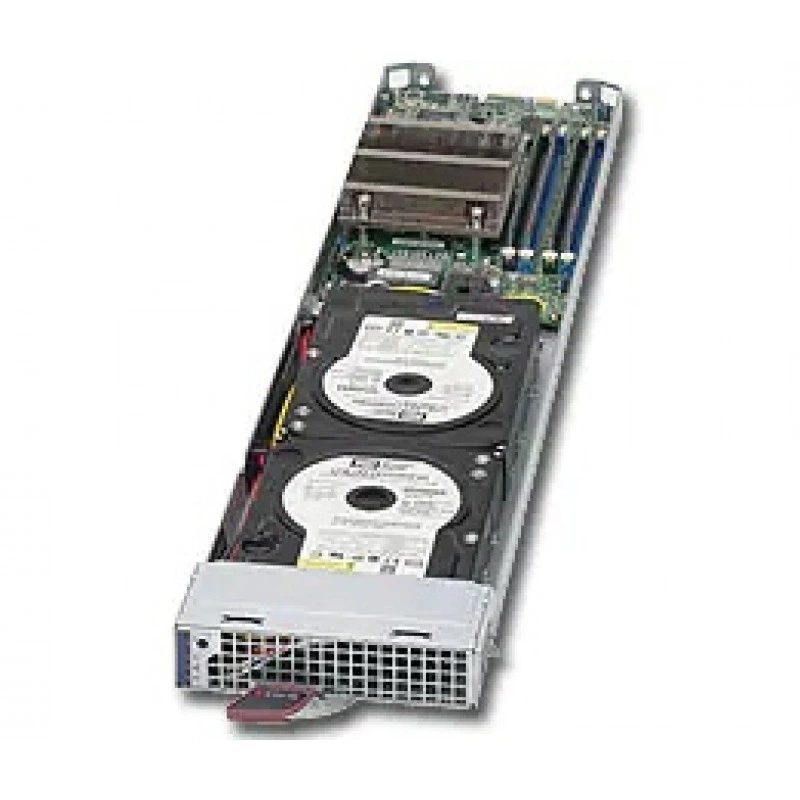

В спецификации указаны вес брутто 2.57 кг, вес нетто 1.07 кг и цвет Silver Grey. Изображение изделия в верхней части страницы сопровождается примечанием, что оно может показывать вариант конфигурации с дополнительными элементами, поэтому стандартный состав следует сверять по перечню комплектующих.

Эксплуатационные параметры

• Рабочая температура: 10 до 35 °C.
• Нерабочая температура: -40 до 70 °C.
• Рабочая относительная влажность: 8 % до 90 %, без конденсации.
• Нерабочая относительная влажность: 5 % до 95 %, без конденсации.

Логистические данные

Габариты изделия: высота 30.48 мм, ширина 125.48 мм, глубина 589.28 мм. Вес брутто составляет 2.57 кг, вес нетто - 1.07 кг. Эти параметры важны для планирования размещения, транспортировки и монтажа в составе стойки.
