Платформа MicroBlade Supermicro MBI-6118G-T81X (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

MBI-6118G-T81X - это модуль MicroBlade от Supermicro, относящийся к семейству MicroBlade и предназначенный для построения плотных серверных конфигураций. На странице товара он отмечен как снятый с производства SKU (EOL), поэтому для подбора замены рекомендуется обращаться к отделу продаж. В составе решения используется встроенная плата B1SD1-16C-TF, а сама платформа ориентирована на установку в стойку и работу в составе модульной инфраструктуры MicroBlade.

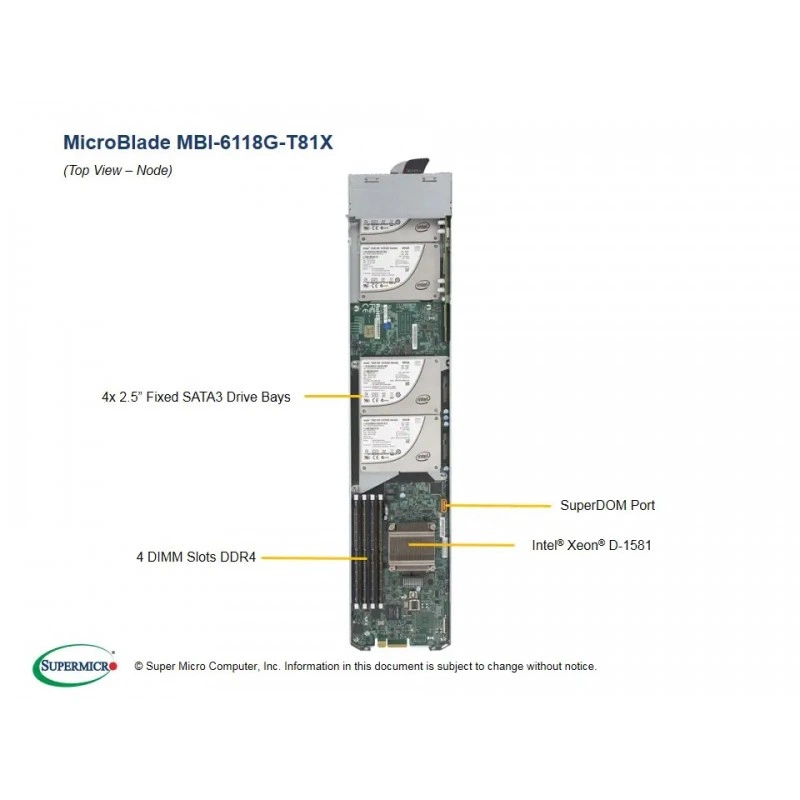

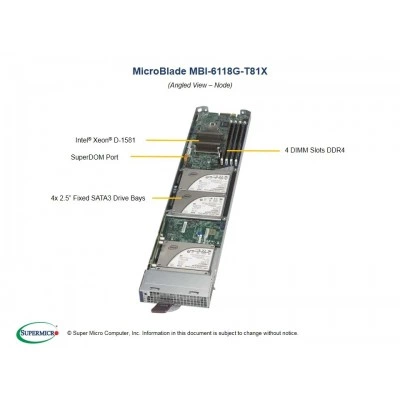

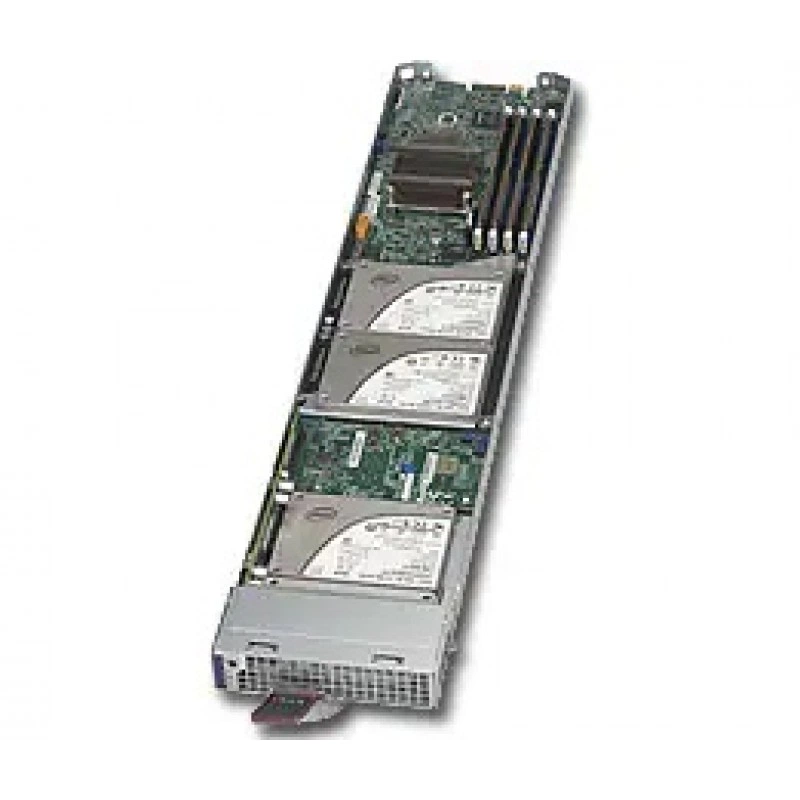

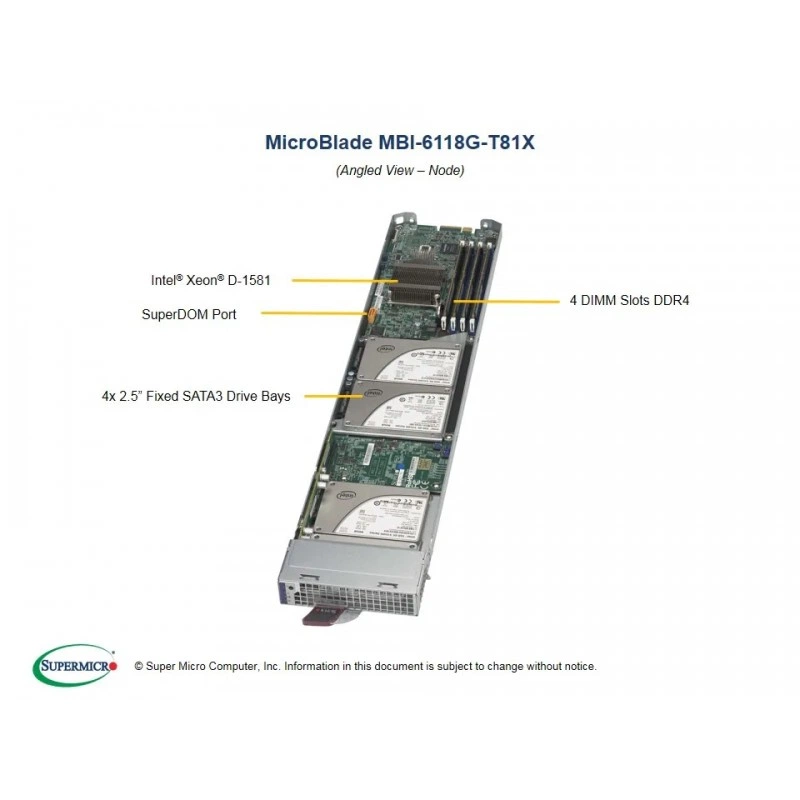

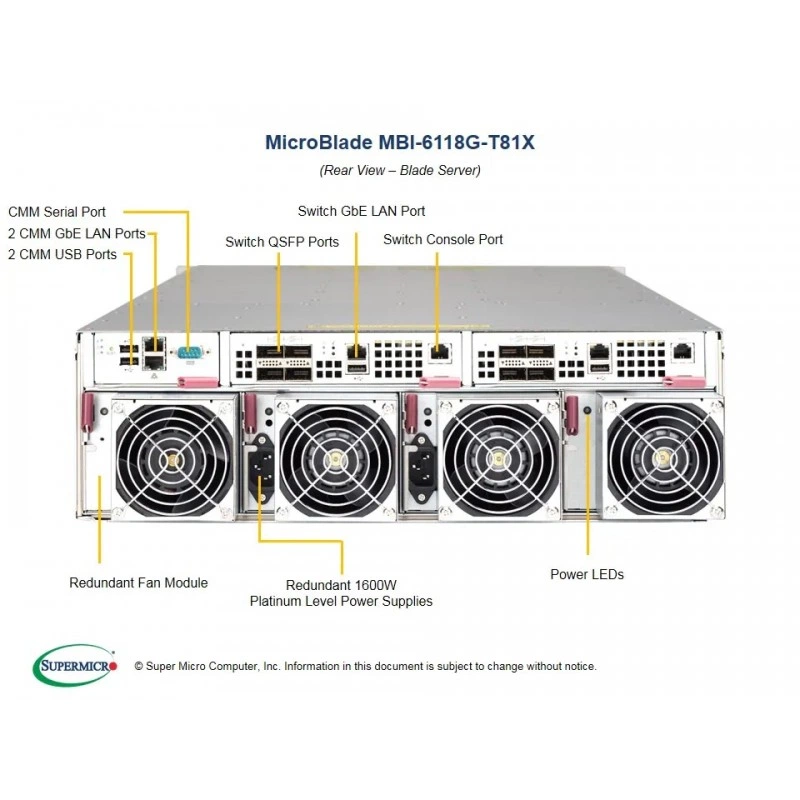

Конструкция рассчитана на компактное размещение вычислительных узлов, охлаждение и интеграцию в шасси MicroBlade. Для товара указаны изображения основного модуля, виды узла спереди, сбоку и сзади, а также служебные материалы по драйверам, BIOS/BMC, руководствам, протестированной памяти, протестированным накопителям и совместимости ОС.

Функциональные возможности MBI-6118G-T81X

Платформа поддерживает односокетную конфигурацию на разъеме FCBGA 1667 и процессор Intel Xeon D-1581 с 16 ядрами, 32 потоками и теплопакетом 65 Вт. В спецификации также указана поддержка до 128 ГБ памяти DDR4 ECC VLP RDIMM на частотах 2133/2400 МГц в четырех слотах.

• Два порта 10GbE через контроллер Intel X552.
• Накопители SATA3 6 Гбит/с через чипсет.
• До 4 накопителей 2,5 дюйма SATA3: 2 HDD/SSD + 2 SSD.
• Поддержка SATA3 DOM как варианта хранения.
• Индикация питания, UID / KVM, сетевой активности и неисправности на фронтальной панели.
• Поддержка Intel I/OAT 3 и VMDq для сетевой производительности и виртуализации.
• BIOS на базе AMI, SPI Flash EEPROM 128 Мбит.

Технические особенности

В основе платформы используется чипсет Intel C236. Память реализована через 4 слота DDR4 DIMM, поддерживается ECC VLP RDIMM. Указаны типы модулей 32 ГБ, 16 ГБ и 8 ГБ, а рабочее напряжение памяти составляет 1,2 В. Система корректирует однобитовые ошибки и обнаруживает двухбитовые ошибки при использовании ECC-памяти.

• Размеры: высота 1,2 дюйма, ширина 4,94 дюйма, глубина 23,2 дюйма.
• Масса брутто: 5,67 фунта, или 2,57 кг.
• Цвет исполнения: Silver Grey.
• Платформа поставляется как MicroBlade-решение с интегрированной платой и узлом в составе.
• В комплекте по перечню деталей присутствуют плата, sled, шасси-элементы, воздушный кожух, HDD bracket и software-лицензии.
• Указаны параметры совместимости и сертификации: OS Certification Matrix, OS Compatibility, FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3 и CE EMC Directive 89/336/EEC.
• Диапазон температур эксплуатации: от 10 °C до 35 °C.
• Диапазон температур хранения/нерабочего режима: от -40 °C до 70 °C.
• Относительная влажность при работе: 8%–90% без конденсации.
• Относительная влажность вне работы: 5%–95% без конденсации.

Применение

Платформа используется в составе MicroBlade-инфраструктуры для высокоплотного размещения вычислительных узлов в стойке. Решение подходит для серверных сред, где важны плотность установки, сетевое подключение 10GbE, энергоэффективность, управляемость и возможность работы с протестированными конфигурациями памяти и накопителей.

Совместимость

• OS Certification Matrix для модели MBI-6118G-T81X.
• OS Compatibility для MicroBlade C224.
• Tested Memory и Tested HDD.
• Поддержка BIOS / BMC, драйверов и служебных материалов Supermicro.

Монтаж и эксплуатация

• Hot-plug front loading.
• Поддерживаемые варианты плотности: 196 узлов Xeon D-1581 на стойку 42U, 28 узлов в 6U или 14 узлов в 3U.
• Фронтальная индикация состояния для питания, сети, UID / KVM и ошибок.
• Допустимая эксплуатация только в пределах указанных температурных и влажностных условий.

Комплектация

• MicroBlade Board: MBD-B1SD1-16C-TF, 1 шт.
• M628 MicroBlade Broadwell-DE UP Sled (complete assembly), 1 шт.
• M628 Sled AOM-BPN Bracket, 2 шт.
• M628 Sled Node Cover, 1 шт.
• M628 MicroBlade Broadwell-DE UP Sled Base, 1 шт.
• M628 MicroBlade Broadwell-DE UP Air Shroud, 1 шт.
• HDD Daughter card for M628 Broadwell-DE MB B1SD2-TF, 1 шт.
• M628 Broadwell DE 2.5" HDD bracket for Single node MB, 1 шт.
• Лицензии SFT-OOB-LIC и SFT-DCMS-Single, по 1 шт.

Ограничения и условия использования

SKU отмечен как discontinued SKU (EOL). Для подбора альтернативы требуется обращение к продажам. Изображение на странице может показывать вариант конфигурации с опциональными компонентами, поэтому стандартный состав следует сверять с перечнем деталей поставки.
