Платформа MicroBlade Supermicro MBI-6119G-C4 (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

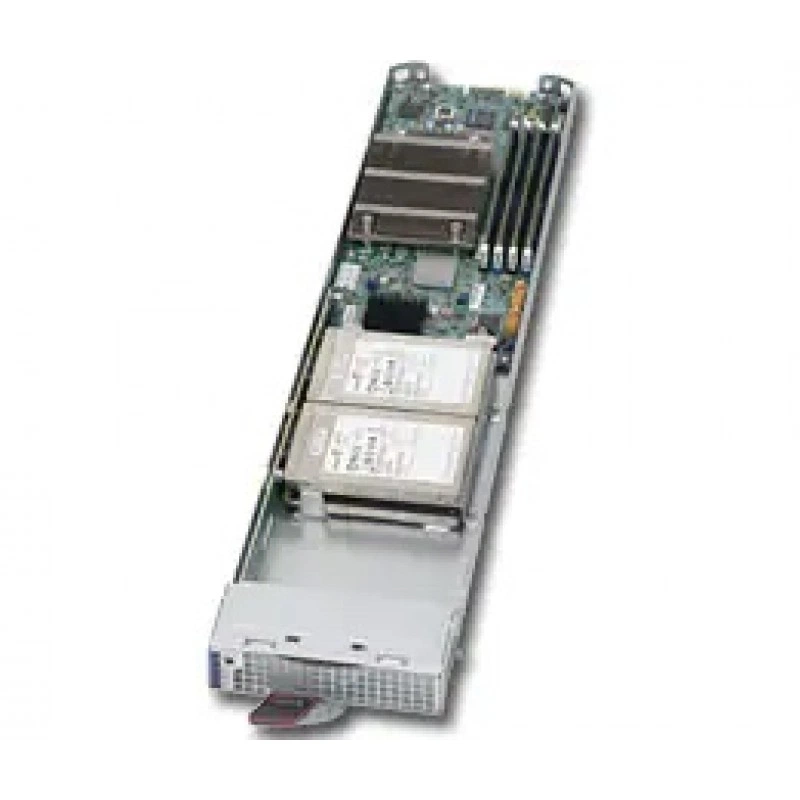

MBI-6119G-C4 - модульная серверная платформа линейки MicroBlade от Supermicro, рассчитанная на построение высокоплотных вычислительных конфигураций в стойке. Платформа использует интегрированную плату B2SS1-CF и ориентирована на компактное размещение вычислительных узлов с сохранением функциональности серверного класса.

Компоновка изделия включает плату MicroBlade, шасси-слебд, модульные элементы корпуса, систему воздушного направления и набор заводских компонентов, перечисленных в составе поставки. Для платформы предусмотрены сервисные ресурсы по драйверам, BIOS, BMC, руководствам, тестированной памяти, тестированным накопителям и матрице сертификации ОС.

Функциональные возможности MBI-6119G-C4

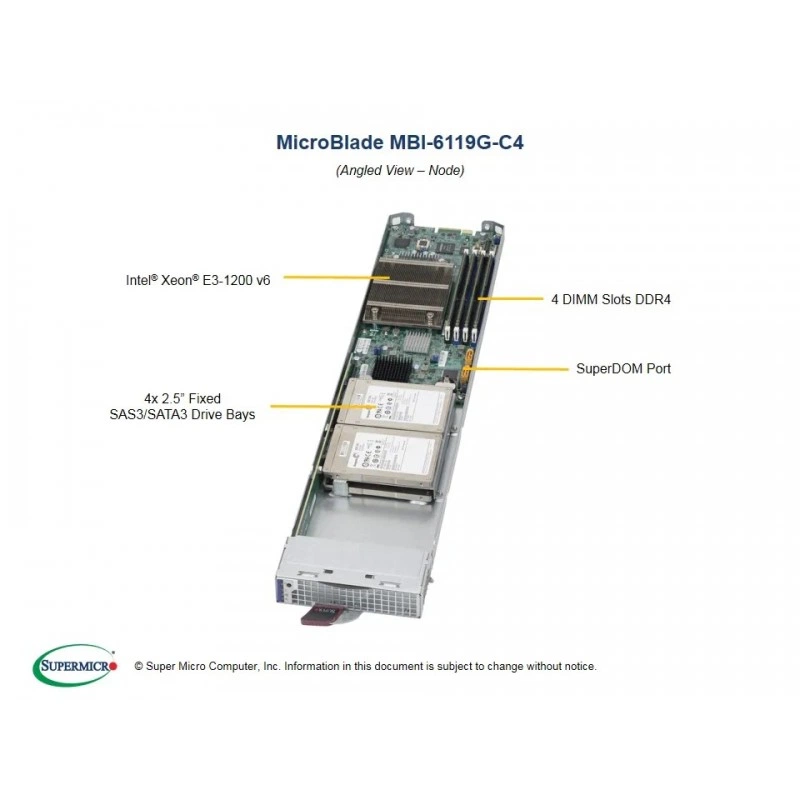

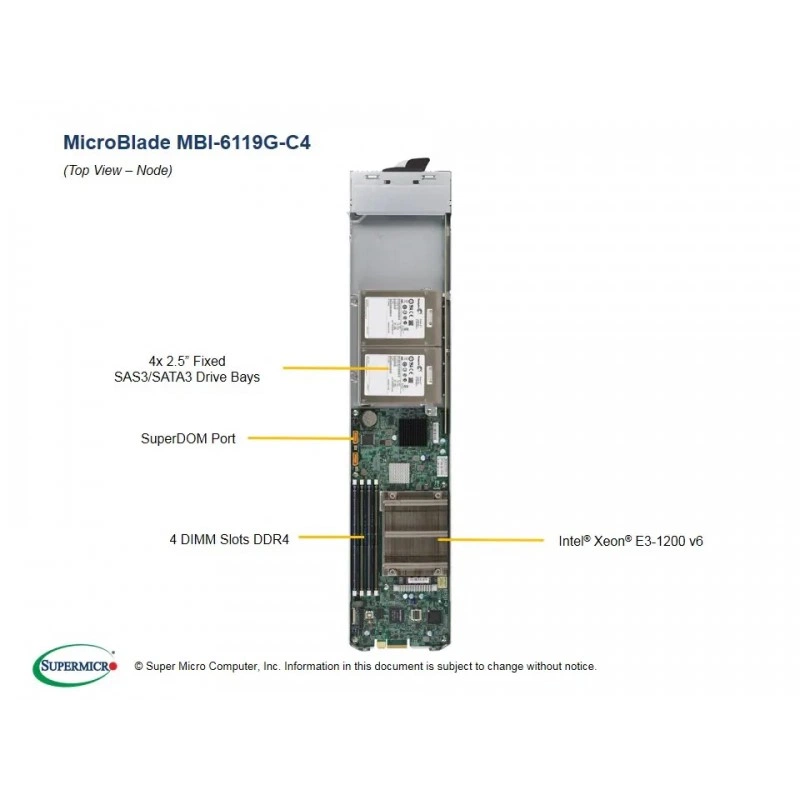

Платформа поддерживает один процессор Socket H4 (LGA 1151) семейства Intel Xeon E3-1200 v6/v5 с тепловым пакетом до 80 Вт. В системе предусмотрены 4 слота DDR4 DIMM, поддержка до 64 ГБ ECC VLP UDIMM DDR4-2400, а также средства коррекции ошибок памяти: исправление одиночных и обнаружение двойных битовых ошибок при использовании ECC-памяти.

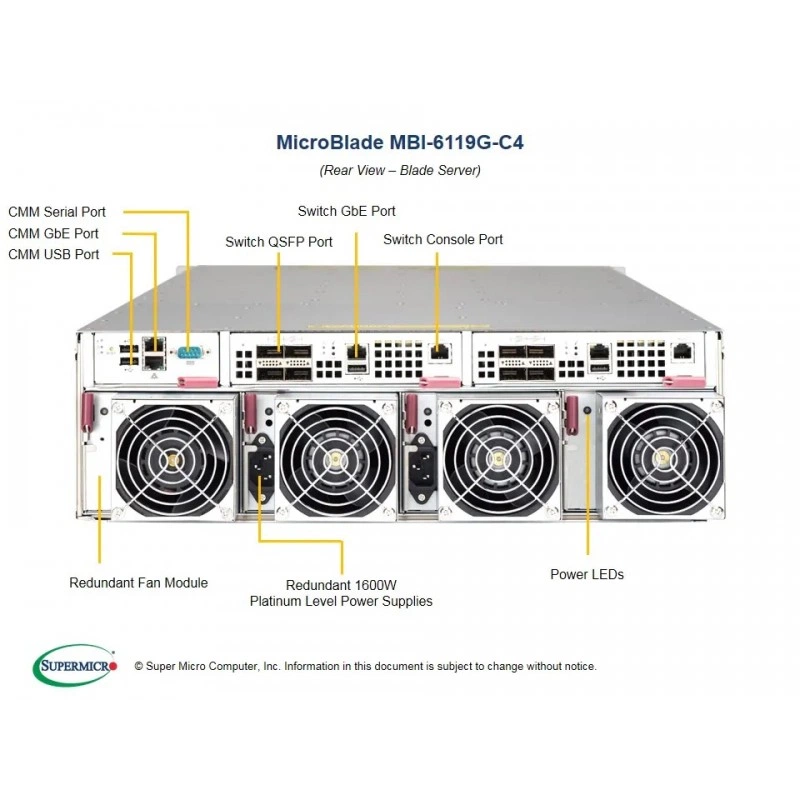

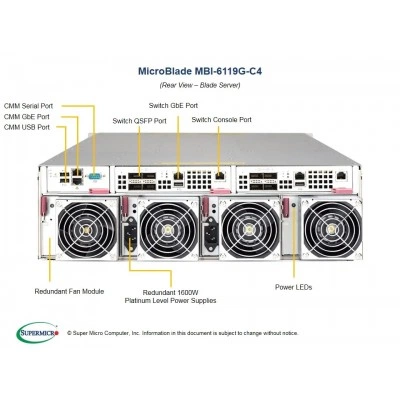

По подсистеме хранения поддерживаются SAS3 12 Gb/s через Avago 3008. Конфигурация дисковых отсеков допускает до 2 накопителей 2.5" SAS3 HDD или до 4 накопителей 2.5" SAS3 SSD на один blade. Сетевые возможности включают два порта 1GbE LAN и резервируемые SDN-коммутаторы 1GbE с uplink 40 Gb/s и 10 Gb/s. Для удаленного управления предусмотрена поддержка IPMI 2.0 через Chassis Management Module.

Технические особенности

Платформа построена на чипсете Intel C236 и использует BIOS AMI на 128Mb SPI Flash EEPROM. Поддерживаются функции Plug and Play, APM 1.2 и SMBIOS 2.7.1. Для запуска процессоров Intel Xeon E3-1200 v6 требуется BIOS версии 2.0 или выше.

Габариты изделия составляют 1.2" x 4.94" x 23.2" или 30.48 x 125.48 x 589.28 мм. Доступный цвет исполнения указан как Silver Grey. На лицевой панели предусмотрены индикаторы Power LED, Fault LED, Network Activity LED и UID / KVM LED.

Рабочие условия эксплуатации включают температуру от 10 °C до 38 °C и относительную влажность от 8 % до 90 % без конденсации. Диапазон нерабочих условий составляет от -40 °C до 70 °C при влажности от 5 % до 95 % без конденсации. Для электромагнитной совместимости заявлены требования FCC для США и Канады, а также EN55022, EN55024, EN61000-3-2, EN61000-3-3 и CE EMC Directive 89/336/EEC для Европы.

В составе поставки перечислены материнская плата MBD-B2SS1-CF-P, заглушка MicroBlade Sled Dummy, элементы модульного шасси Micro Blade Module Chassis, воздушный кожух, SAS backplane для B2SS1-CF. В качестве опций указаны пассивный радиатор SNK-P0047PSR, SATA DOM емкостью 16, 32, 64 и 128 ГБ, а также программные лицензии SFT-OOB-LIC и SFT-DCMS-Single.

Применение

Платформа предназначена для построения плотных вычислительных узлов MicroBlade в корпоративной и дата-центровой инфраструктуре. Она подходит для развертывания модульных серверных конфигураций, где важны высокая плотность размещения, сетевое управление, поддержка SAS3-накопителей и работа с DDR4 ECC-памятью.

Решение может применяться в стойках и Blade-архитектуре, где требуется компактный blade-узел с возможностью централизованного администрирования, мониторинга состояния, использования IPMI и интеграции с сервисными ресурсами производителя.

Совместимость

• Процессоры Intel Xeon E3-1200 v6/v5.
• Socket H4 (LGA 1151).
• Память DDR4 ECC VLP UDIMM.
• SAS3 12 Gb/s накопители формата 2.5".
• Управление через IPMI 2.0 и Chassis Management Module.

Монтаж и эксплуатация

• Blade-платформа для размещения в MicroBlade-шасси.
• Поддержка сервисных страниц драйверов, BIOS, BMC, руководств и тестированных компонентов.
• Для E3-1200 v6 требуется BIOS версии 2.0 или выше.
• Рабочий диапазон температуры: 10 °C to 38 °C.
• Нерабочий диапазон температуры: -40 °C to 70 °C.

Комплектация

• Материнская плата MBD-B2SS1-CF-P, 1 шт.
• MicroBlade Sled Dummy MCP-650-31401-0N, 1 шт.
• Элементы Micro Blade Module Chassis: MCP-620-31401-0N, MCP-620-31409-0N, MCP-620-31410-0N, MCP-640-31407-0N.
• Воздушный кожух MCP-310-31404-0N, 1 шт.
• SAS backplane AOM-BPN-MS14CS-P, 1 шт.

Логистические данные

• Габариты: 30.48 x 125.48 x 589.28 мм.
• Цвет: Silver Grey.
• Ограничения по применению связаны с температурой и влажностью эксплуатации без конденсации.
