Платформа SuperBlade SBI-420P-1T3N SUPERMICRO SBI-420P-1T3N (СУПЕРМИКРО)

Основная информация о платформе SuperBlade Supermicro

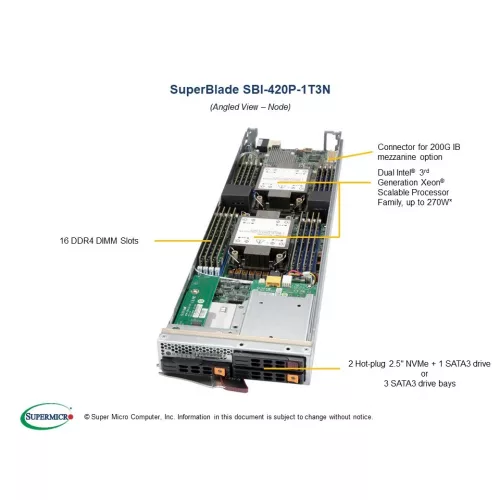

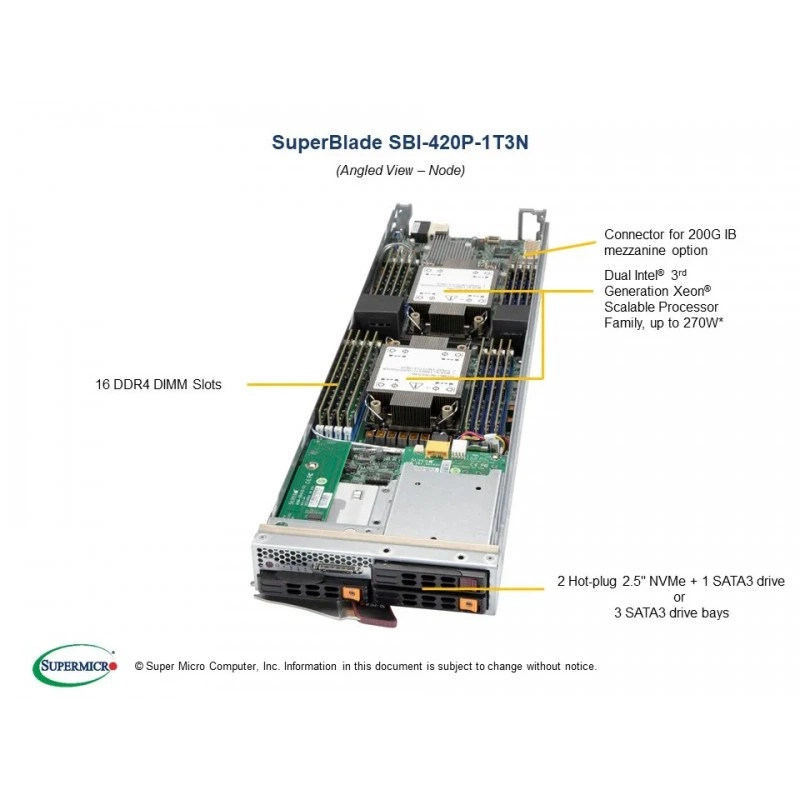

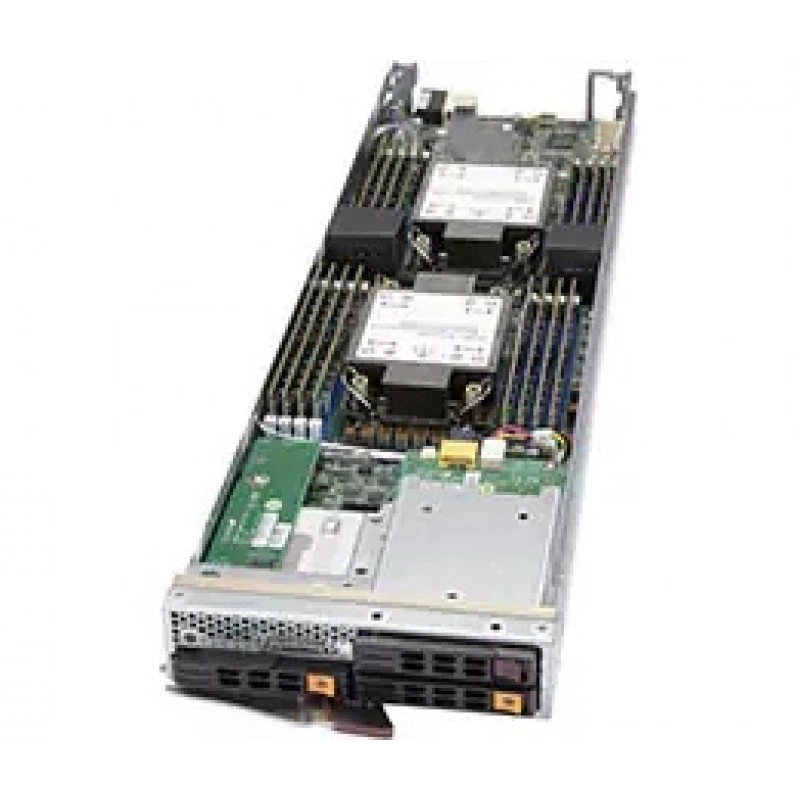

Модуль SBI-420P-1T3N относится к линейке SuperBlade и представляет собой Blade sled класса complete system only. Это компактная серверная платформа для установки в шасси SuperBlade, ориентированная на использование в центре обработки данных и задачах высокопроизводительных вычислений. В составе узла используется материнская плата MBD-B12DPT-6. Платформа рассчитана на сборку и эксплуатацию как полноценного серверного модуля, при этом для работы требуется не менее одного процессора, одного модуля DIMM и одного накопителя HDD или SSD.

Функциональные возможности SBI-420P-1T3N

Платформа поддерживает два процессорных сокета P+ под LGA-4189 и предназначена для процессоров 3rd Gen Intel Xeon Scalable. Подсистема обработки включает поддержку 3 UPI до 11.2 GT/s и тепловой пакет CPU до 220 W, а при использовании опционального жидкостного комплекта охлаждения допустим CPU TDP до 270 W. Такая конфигурация подходит для плотных вычислительных инсталляций, где важны производительность на узел, централизованное управление и масштабирование в пределах шасси.

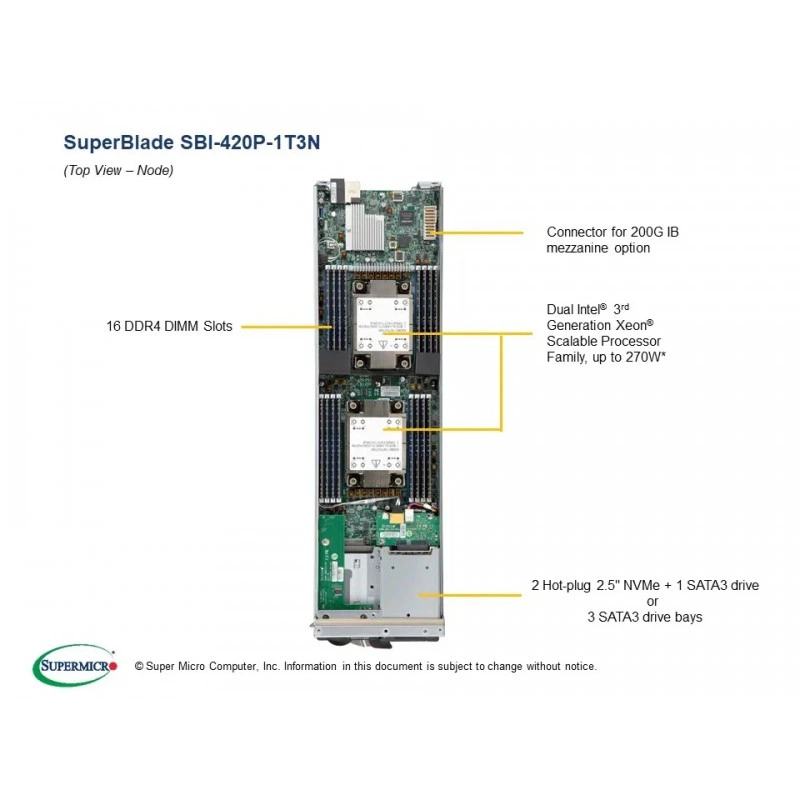

По памяти система поддерживает 16 слотов DIMM и до 4 TB 3DS ECC DDR4-3200 MHz RDIMM/LRDIMM. Также заявлена поддержка Intel Optane persistent memory. Для хранения данных предусмотрены 2 hot-plug 2.5" NVMe/SATA3 отсека, 1 hot-plug 2.5" SATA3 отсек и 1 NVMe M.2. Сетевые возможности включают встроенный dual 25G Ethernet, а также одну mezzanine expansion slot с поддержкой нескольких опциональных mezzanine-карт, включая варианты Dual 25G Ethernet, 100G EDR и 200G HDR.

Технические особенности

Узел оснащен чипсетом Intel C621A, графикой Aspeed AST2600 и поддержкой IPMI v2.0 через Chassis Management Module. В BIOS используется 128 Mb SPI Flash EEPROM с AMI BIOS. Среди функций BIOS доступны Plug and Play, PCI 2.2, ACPI до 3.0 и поддержка USB Keyboard. На передней панели предусмотрены кнопки Power On/Off и KVM, а также индикаторы Power LED, UID / KVM LED, Network Activity LED и Fault LED. Для подключения предусмотрен SUV (Serial/USB/Video) и KVM connector, а также 1 TPM header и 1 front connector for SMCI KVM card.

Габариты модуля составляют 6.5" в высоту, 1.75" в ширину и 23.5" в глубину. Вес изделия 9.5 lbs, что соответствует 4.3 kg. Доступный цвет корпуса черный. В части охлаждения применяются пассивные радиаторы CPU: SNK-P1044V для CPU1 и SNK-P0077V для CPU2. Из дополнительных опций указаны TPM security module AOM-TPM-9670V и AOM-TPM-9671V, heatsink / retention SNK-P0077V и SNK-P1044V, liquid cooling module SNK-P3043, Intel VROC модули AOC-VROCPREMOD и AOC-VROCSTNMOD, mezzanine networking cards AOC-B25G-X4D-B, AOC-IBH-X4ES-B, AOC-IBH-X6HS-B, software license SFT-DCMS-Single и add-on module AOM-B-4M.

Устройство соответствует требованиям RoHS. Рабочая температура составляет 10 °C ~ 35 °C, нерабочая температура -40 °C ~ 60 °C. Рабочая относительная влажность 8% ~ 90% без конденсации, нерабочая относительная влажность 5% ~ 95% без конденсации.

Применение

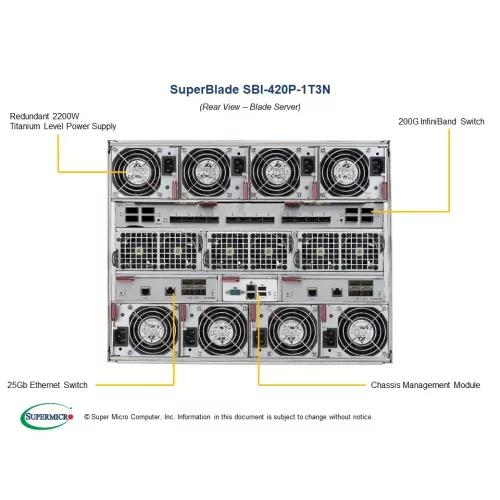

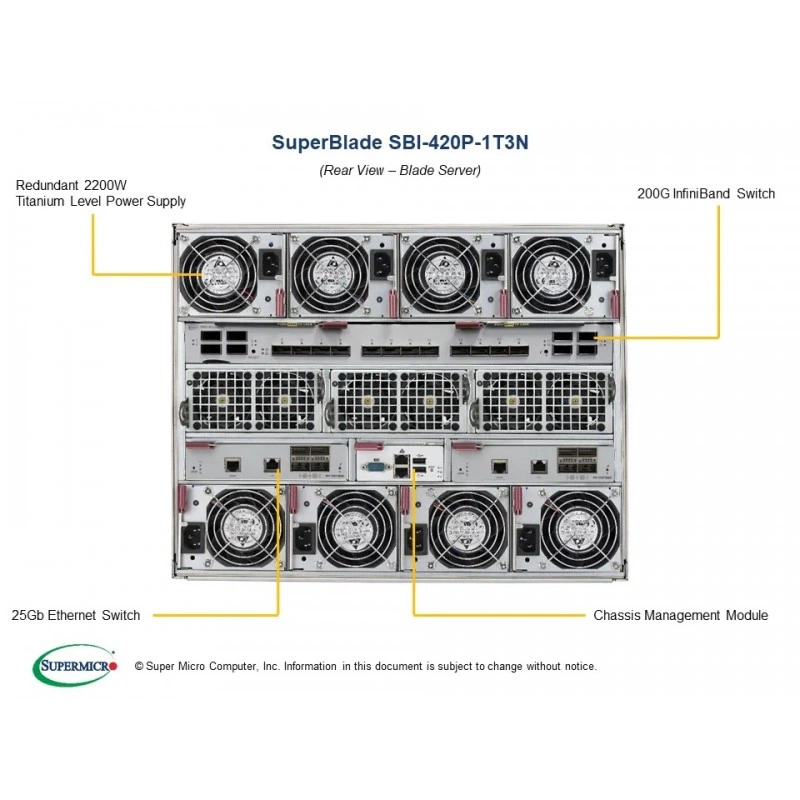

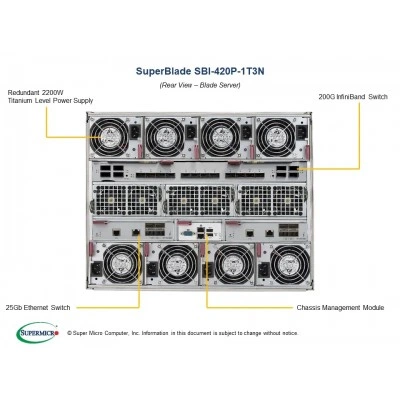

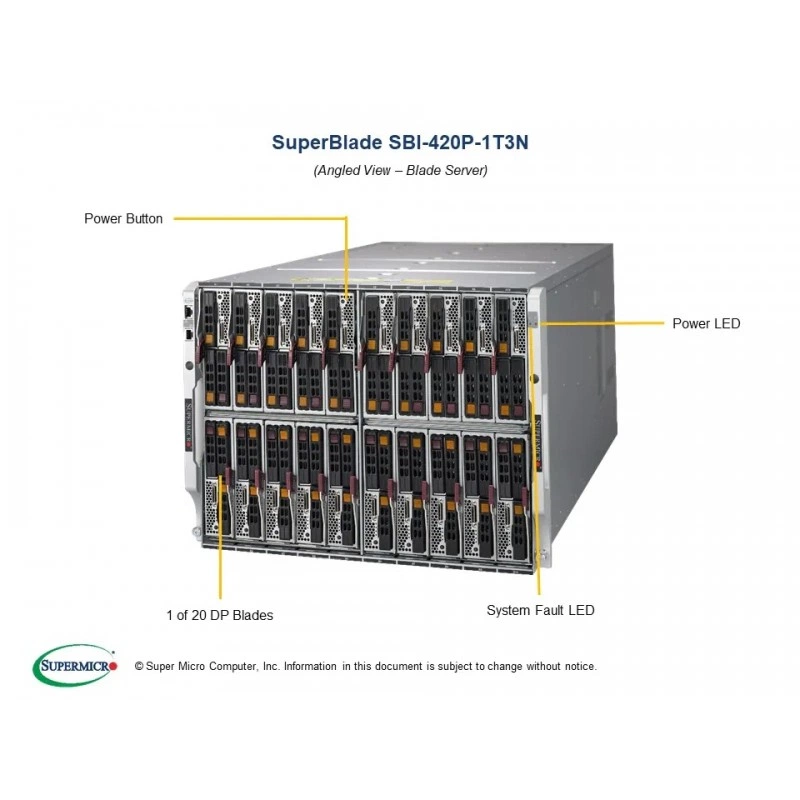

Платформа предназначена для развертывания в дата-центрах и инфраструктуре высокопроизводительных вычислений. Она подходит для серверных задач, где требуется плотная компоновка вычислительных ресурсов в blade-архитектуре, централизованное управление через шасси и поддержка быстрых сетевых подключений. Опциональные mezzanine-карты, модуль TPM, жидкостное охлаждение и набор тестируемых накопителей и адаптеров позволяют адаптировать узел под конкретные серверные сценарии и требования к I/O, управлению и хранению данных.
