blade-модуль SBI-422B-5NE14 SUPERMICRO SBI-422B-5NE14 (СУПЕРМИКРО)

Основная информация о blade-модуле Supermicro

SuperBlade SBI-422B-5NE14 - это blade-серверный модуль Supermicro для платформы SuperBlade, поставляемый как Complete System Only. Устройство предназначено для установки в шасси SuperBlade и использует интегрированную плату MBD-B14DBT. В составе решения предусмотрены вычислительные, сетевые и управляющие подсистемы, а также поддержка накопителей формата E1.S и M.2.

Модуль ориентирован на использование в корпоративных дата-центрах, задачах EDA, облачных средах и высокопроизводительных вычислениях. Конструктивно это blade-узел, рассчитанный на плотную компоновку в стойке и работу в составе полной системы SuperBlade.

Функциональные возможности SBI-422B-5NE14

Модель SBI-422B-5NE14 поддерживает двухсокетную процессорную конфигурацию Dual Socket E2 (LGA-4710) с процессорами Intel Xeon 6700/6500-series с P-cores или E-cores. Заявлен показатель до 350 W TDP. В системе предусмотрено до 16 слотов DIMM на узел, поддержка DDR5 ECC RDIMM/3DS-RDIMM со скоростью до 6400 MT/s в режиме 1DPC или до 5200 MT/s в режиме 2DPC, а также до 512 GB MRDIMM со скоростью 8000 MT/s при 1DPC-популяции памяти.

Вычислительный модуль оснащен чипсетом Intel C741, встроенной графикой Aspeed AST2600 и BIOS на основе 256Mb SPI Flash EEPROM с AMI BIOS. Для управления и безопасности поддерживаются IPMI 2.0, KVM over IP, Redfish API, TPM 2.0, Signed Firmware и HW Root of Trust.

Сетевые возможности включают onboard Dual 25G Ethernet, один mezzanine expansion slot, три варианта optional mezzanine card и один OCP 3.0 network card option. В качестве расширения и сетевой конфигурации доступны Dual 25G Ethernet, 100G EDR, 200G HDR и 400G NDR в зависимости от выбранной карты. Для хранения данных предусмотрены 4 hot-swap E1.S drives, один слот M.2 2280 и опционально до 4 M.2 NVMe через mezz card.

Технические особенности

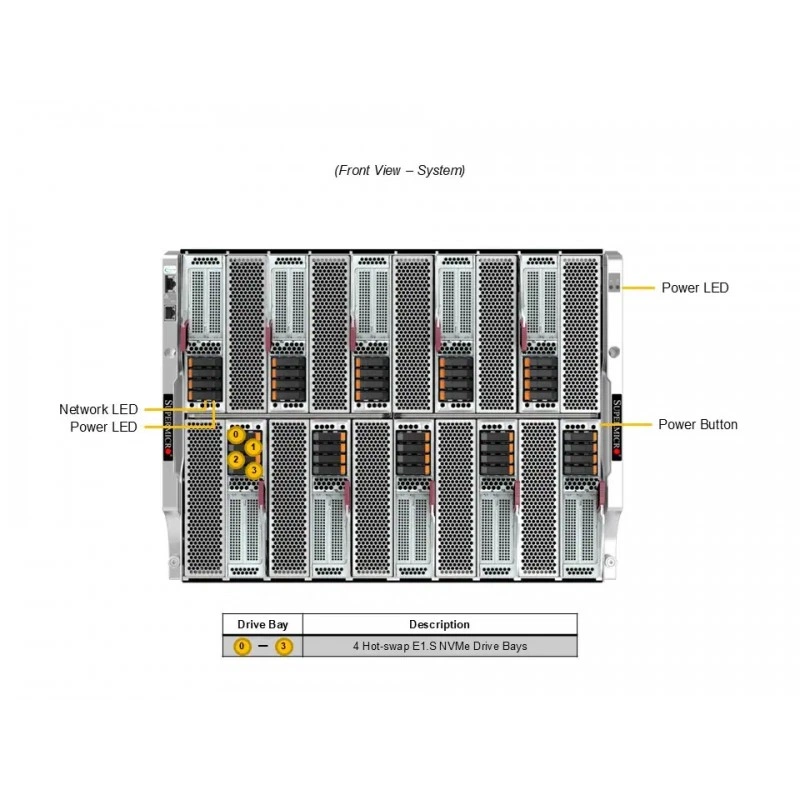

Габариты blade-модуля составляют 3.4" по высоте, 6.55" по ширине и 23.9" по глубине. Вес устройства указан как 8.07 lbs. Цветовое исполнение - Metallic Silver with Black Drive Bays. На лицевой панели предусмотрена кнопка Power On/Off, а также индикаторы Power LED, UID, Network Activity LED и Fault LED.

Узел соответствует требованиям RoHS. Рабочий диапазон температуры составляет 10°C ~ 35°C, нерабочий - от -40°C до 60°C. Рабочая относительная влажность - от 8% до 90% без конденсации, нерабочая - от 5% до 95% без конденсации.

В списке optional parts указаны TPM security module AOM-TPM-9670V и AOM-TPM-9671V, модули VROC AOC-VROCPREMOD и AOC-VROCSTNMOD, heatsink/retention SNK-P0088P и SNK-P0088PB, CPU carrier SKT-1544H-0000-FXC, SKT-1544H-0000-LTS, SKT-1543H-0000-FXC и SKT-1543H-0000-LTS, SuperBlade Tray MCP-630-41004-0N, networking card AOC-B25G-X4D-B, InfiniBand cards AOC-IBH-X4ES-B и AOC-IBH-X6HS-B, software SFT-DCMS-Single и add-on module AOM-B-4M.

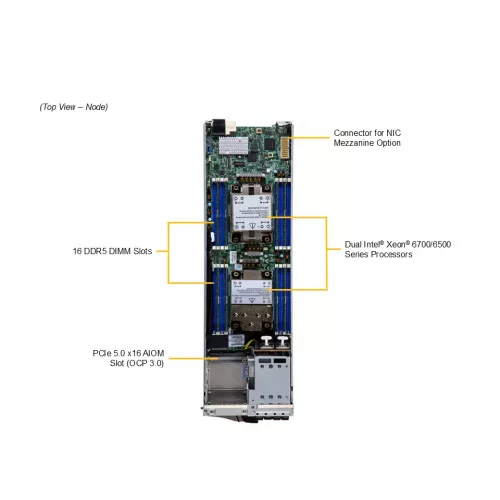

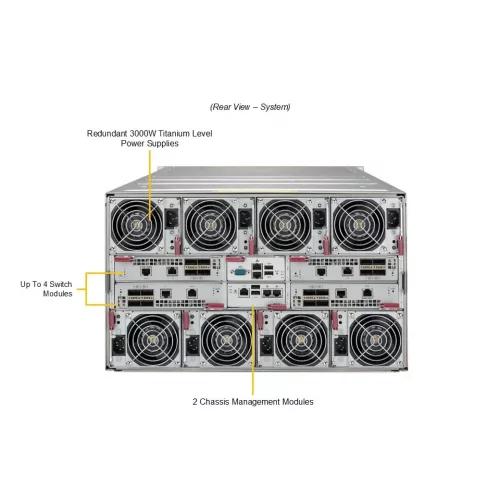

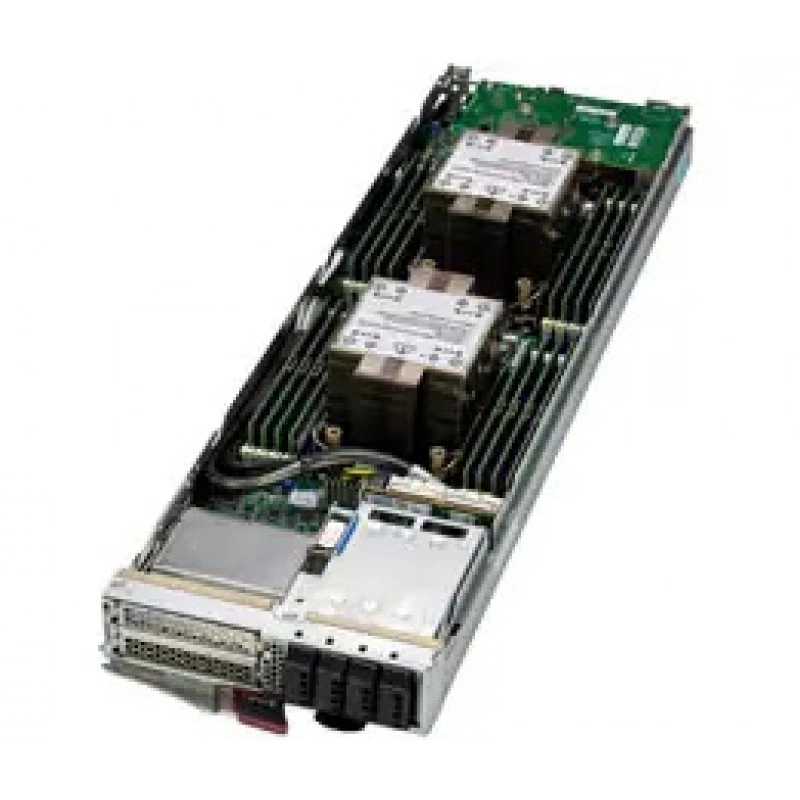

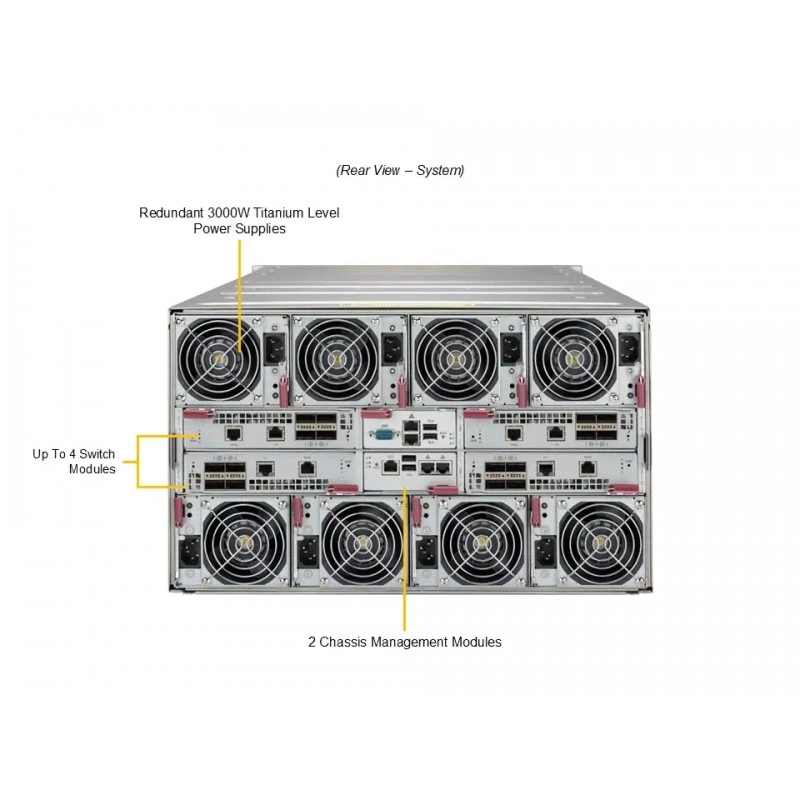

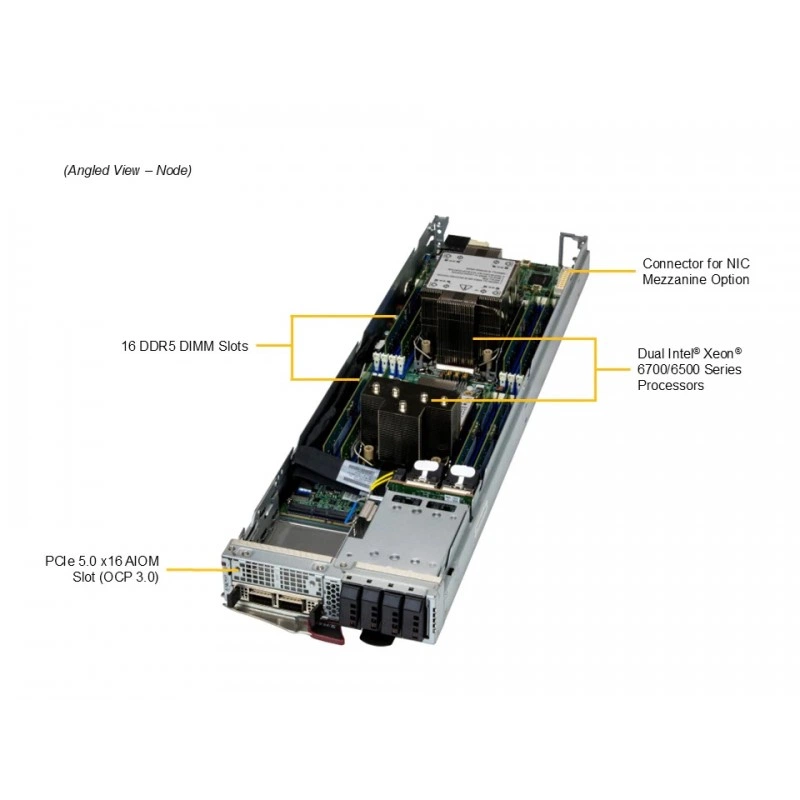

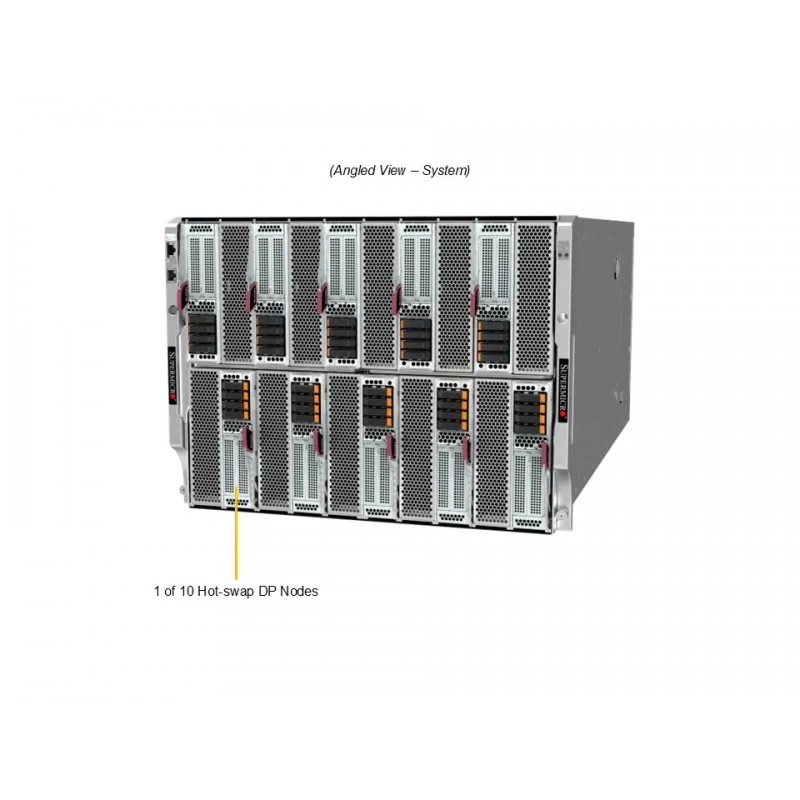

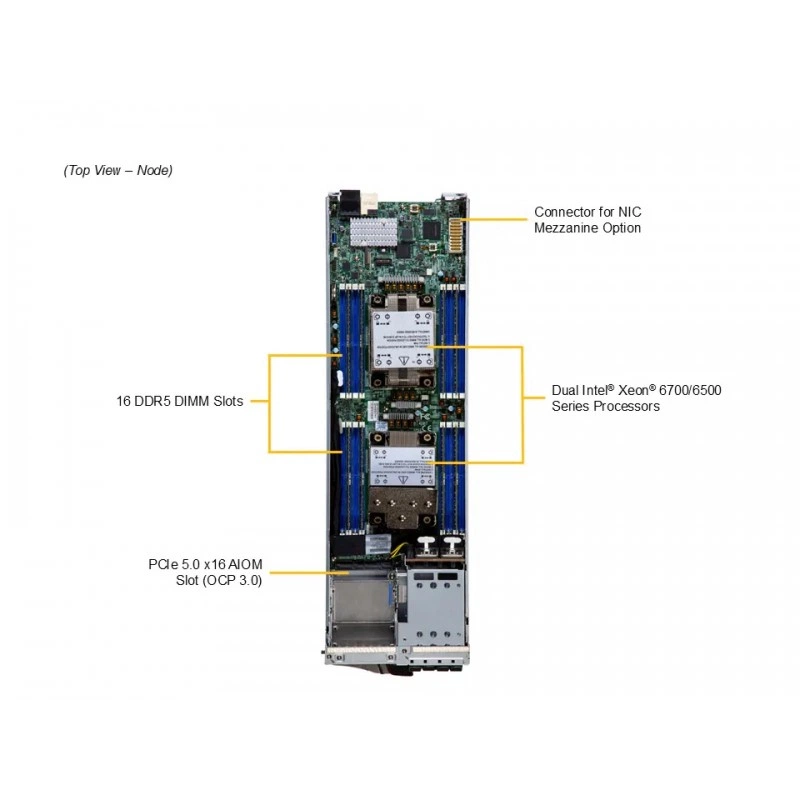

Изображение продукта показывает конфигурацию blade-узла, а в материалах доступны Angled View, Rear View, Front View, Angled Node View и Top Node View. Для этой модели также указано, что complete system should include at least 1 CPU, 1 DIMM, and 1 HDD/SSD.

Применение

Модуль SBI-422B-5NE14 применяется в корпоративных дата-центрах, облачных инфраструктурах, EDA-нагрузках и высокопроизводительных вычислениях. Конструкция blade позволяет использовать устройство в плотных серверных сборках SuperBlade, где важны высокая концентрация вычислительных ресурсов, сетевые опции и поддержка NVMe-накопителей.

Решение подходит для сценариев, где требуется масштабируемая платформа с возможностью выбора сетевых mezzanine-карт, расширенной памяти DDR5 ECC и средств удаленного управления на уровне сервера.
