Серверная платформа SuperBlade SUPERMICRO SBI-420P-4T2N (СУПЕРМИКРО)

Основная информация о серверной платформе SuperBlade SUPERMICRO

SuperBlade SBI-420P-4T2N - это серверный blade-модуль класса SuperBlade для установки в шасси соответствующей платформы. Решение относится к сегменту дата-центров и высокопроизводительных вычислений, а также ориентировано на плотные вычислительные конфигурации с управлением через chassis management module. В составе изделия используется интегрированная плата B12DPT-6, а сама платформа выполнена в черном цвете и рассчитана на компактную blade-архитектуру.

Модуль поставляется как Complete System Only, то есть как законченная системная конфигурация без обязательной привязки к отдельному набору пользовательских компонентов. Для полноценной работы системе требуются как минимум 1 CPU, 1 DIMM и 1 HDD/SSD. В карточке также указаны ресурсы для драйверов, BIOS, BMC, руководств, проверенной памяти, HDD, AOC, NVMe, M.2 и матриц совместимости ОС.

Функциональные возможности SBI-420P-4T2N

Модель поддерживает двухсокетную процессорную конфигурацию с разъемом Dual Socket P+ (LGA-4189) и процессорами 3rd Gen Intel Xeon Scalable. Заявлена поддержка 3 UPI со скоростью до 11.2 GT/s и тепловым пакетом CPU до 165 Вт. Для вычислительной части предусмотрен чипсет Intel C621A, а также встроенная графика Aspeed AST2600.

Система памяти включает 16 слотов DIMM и поддержку до 512 GB VLP ECC DDR4 RDIMM. Поддерживаются частоты 3200, 2933 и 2666 MHz. Для хранения данных предусмотрены 2 hot-plug 2.5" NVMe/SATA3 отсека и 1 NVMe M.2. Сетевой подсистемой предусмотрены Dual 25G Ethernet, а для удаленного управления заявлена поддержка IPMI 2.0 через CMM, KVM over IP и Virtual Media over LAN.

К встроенным возможностям относятся также TPM header, фронтальные индикаторы питания, UID/KVM, сетевой активности и неисправности, а в системном BIOS поддерживаются Plug and Play, PCI 2.2, ACPI up to 3.0 и USB Keyboard support. Для охлаждения используются пассивные радиаторы CPU1 SNK-P1045V и CPU2 SNK-P1045VM.

Технические особенности

• Форм-фактор: blade-модуль SuperBlade.
• Процессоры: Dual Socket P+ (LGA-4189), 3rd Gen Intel Xeon Scalable.
• Частота межпроцессорного соединения: 3 UPI до 11.2 GT/s.
• TDP процессоров: до 165 Вт.
• Чипсет: Intel C621A.
• Память: 16 DIMM slots, до 512 GB VLP ECC DDR4 RDIMM.
• Поддерживаемая память: 3200/2933/2666 MHz ECC VLP DDR4 RDIMM.
• Накопители: 2 hot-plug 2.5" NVMe/SATA3 bays, 1 NVMe M.2.
• Сеть: Dual 25G Ethernet.
• Удаленное управление: IPMI 2.0 через CMM, KVM over IP, Virtual Media over LAN.
• BIOS: 128Mb SPI Flash EEPROM with AMI BIOS.
• BIOS-функции: Plug and Play, PCI 2.2, ACPI up to 3.0, USB Keyboard support.
• Графика: Aspeed AST2600.
• Габариты: 6.5" × 1.2" × 23.5".
• Вес: 9.5 lbs (4.3 kg).
• Цвет: Black.
• RoHS: compliant.
• Рабочая температура: 10 °C ~ 35 °C.
• Температура хранения: -40 °C ~ 60 °C.
• Рабочая влажность: 8% ~ 90% без конденсации.
• Влажность хранения: 5% ~ 95% без конденсации.

Применение

Платформа предназначена для использования в дата-центрах и в инфраструктуре высокопроизводительных вычислений. Благодаря blade-архитектуре она подходит для плотных серверных установок, где важны высокая плотность размещения вычислительных узлов, централизованное управление, сетевые возможности и возможность подключения тестированных накопителей и модулей через поддерживаемые ресурсы Supermicro.

Совместимость

Изделие совместимо с материнской платой MBD-B12DPT-6 и использует интегрированную board-платформу B12DPT-6. В качестве optional parts указаны TPM security module AOM-TPM-9670V и AOM-TPM-9671V, а также heatsink / retention элементы SNK-P1045V и SNK-P1045VM. Для хранения и расширения доступны проверенные списки Tested HDD, Tested NVMe, Tested M.2, Tested AOC и Tested Memory.

Монтаж и эксплуатация

Модуль выполнен для установки в blade-шасси и использует пассивное охлаждение CPU. На фронтальной панели предусмотрены кнопка питания и индикаторы состояния системы. Для обслуживания доступны документация, quick-reference guide, драйверы, BIOS и BMC-ресурсы. Производитель также указывает, что изображение может показывать измененную конфигурацию с опциональными компонентами, поэтому следует учитывать стандартный состав поставки.

Комплектация

В качестве базовой конфигурации указан blade-модуль SBI-420P-4T2N с интегрированной платой B12DPT-6. В списке опций и сопутствующих позиций перечислены TPM security module, пассивные радиаторы CPU и сервисные/программные ресурсы для управления системой. Полный состав стандартных частей в текущей конфигурации обозначен как complete system only и требует учета при сборке конечной системы.

Условия эксплуатации

Допустимый диапазон рабочей температуры составляет 10 °C ~ 35 °C, нерабочей температуры - -40 °C ~ 60 °C. Рабочая относительная влажность находится в диапазоне 8% ~ 90% без конденсации, нерабочая - 5% ~ 95% без конденсации. Изделие соответствует требованиям RoHS.

Логистические данные

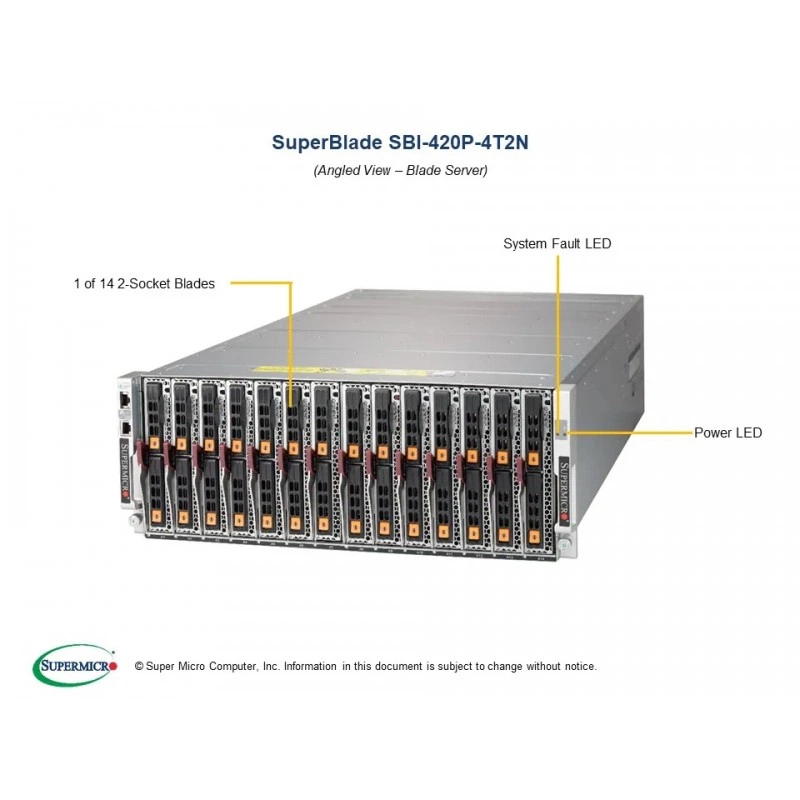

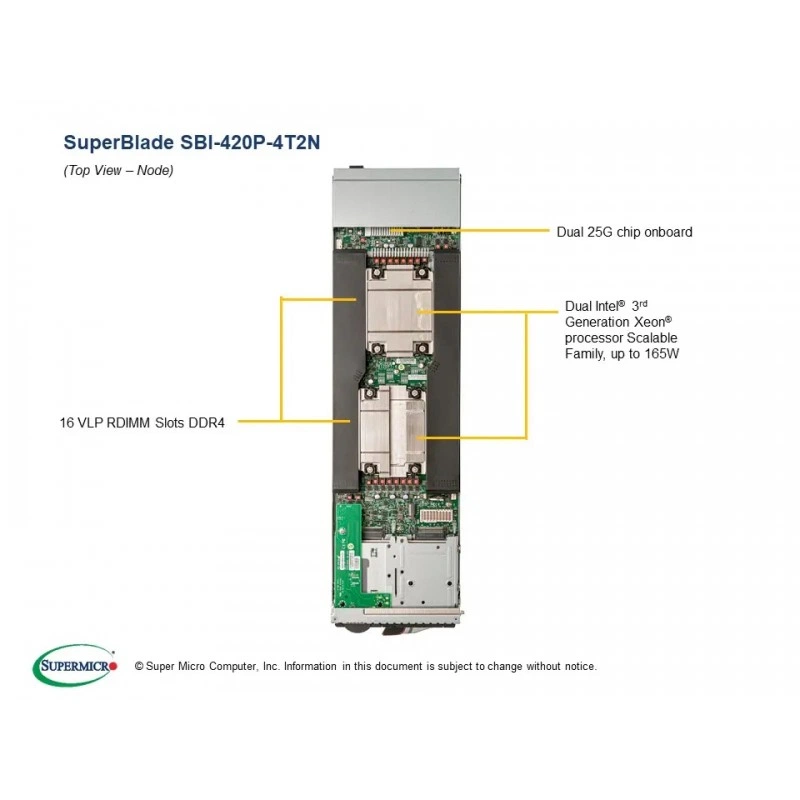

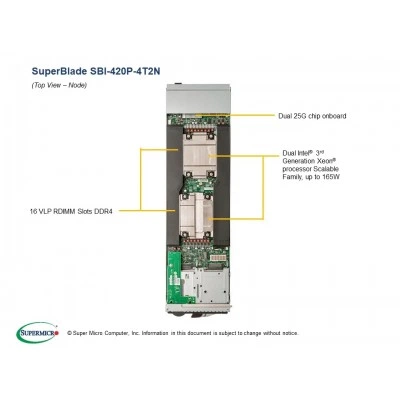

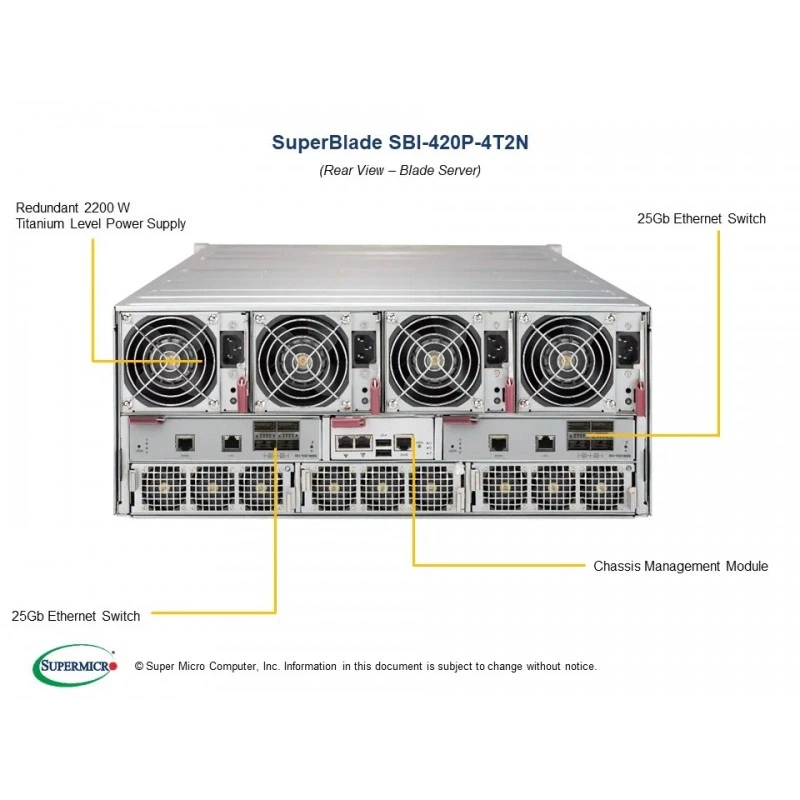

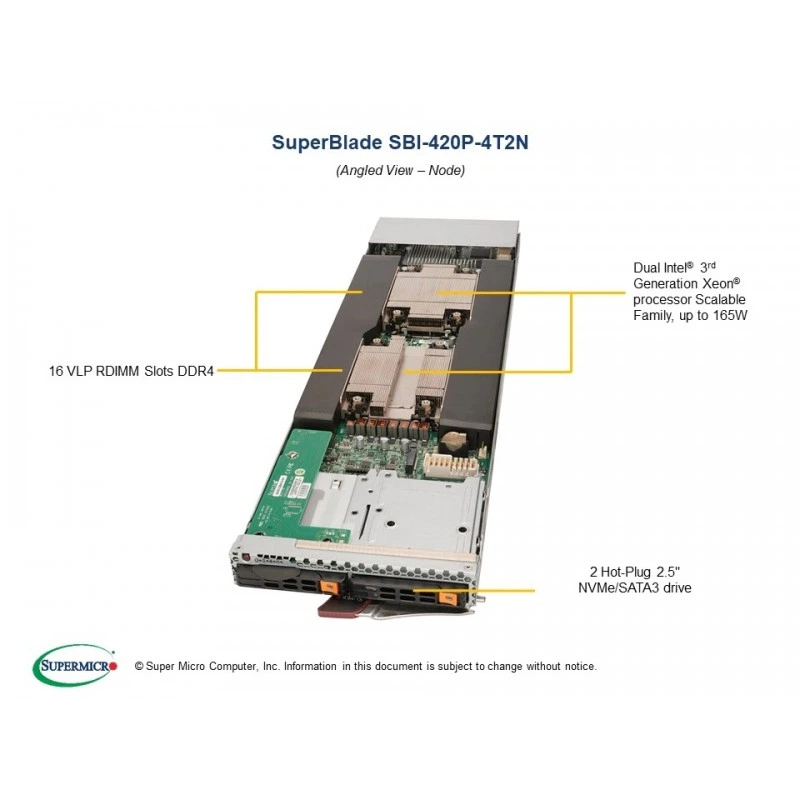

Габариты изделия составляют 6.5" по высоте, 1.2" по ширине и 23.5" по глубине. Масса - 9.5 lbs, или 4.3 kg. Для визуальной идентификации доступны основные изображения и виды: angled, rear, angled node и top view.
