Платформа SuperBlade SBI-6119R-T3N SUPERMICRO (СУПЕРМИКРО)

Основная информация о платформе SuperBlade SUPERMICRO

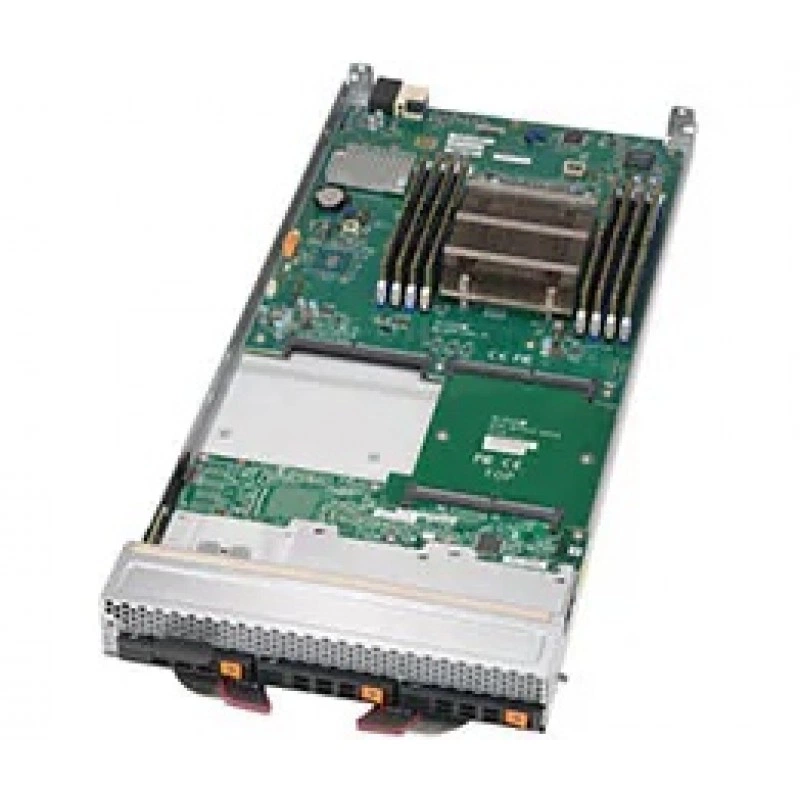

Платформа SuperBlade SBI-6119R-T3N от SUPERMICRO представляет собой односокетный blade-модуль для серверной инфраструктуры SuperBlade. Решение рассчитано на установку в шасси серии SuperBlade и использует интегрированную плату B11SRE-CPU-TF. Форм-фактор и компоновка ориентированы на высокую плотность размещения вычислительных узлов в стойке, при этом акцент сделан на производительность, сетевые возможности и удобство удаленного управления.

Функциональные возможности SBI-6119R-T3N

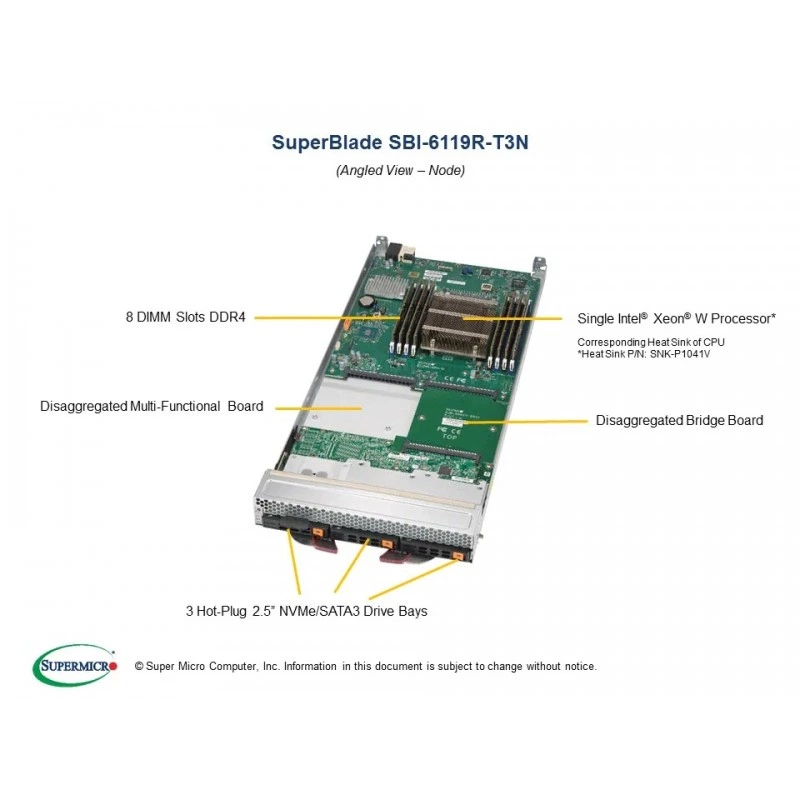

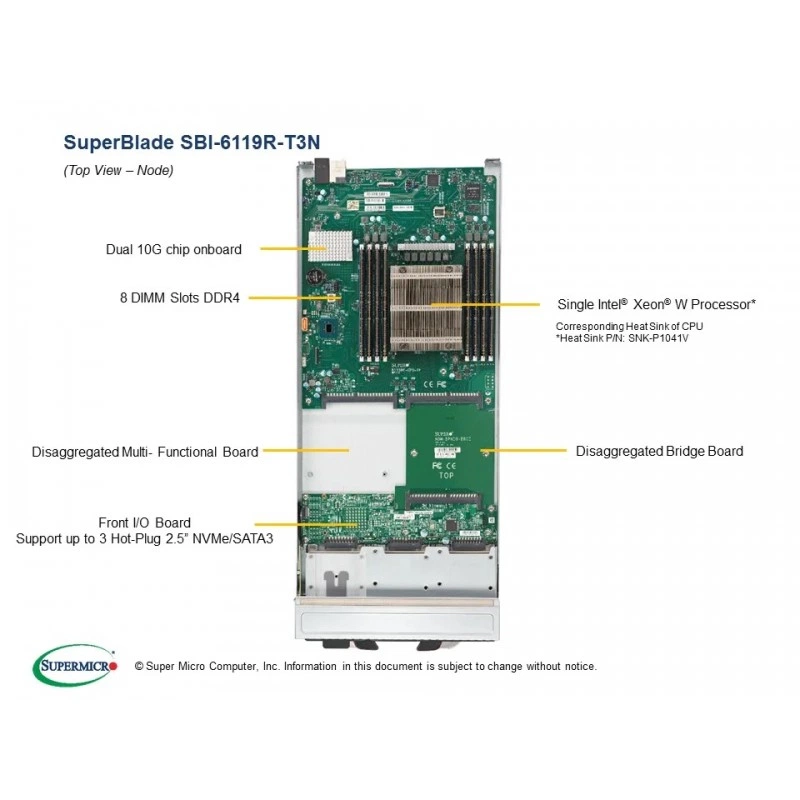

Модуль поддерживает процессоры Intel Xeon W Family в исполнении Single Socket LGA 2066 и оснащается чипсетом Intel C422. Конфигурация предусматривает 8 слотов DIMM и поддержку памяти DDR4 ECC RDIMM/LRDIMM с частотой 2666/2400 МГц, а также максимальный объем до 512 ГБ LRDIMM или 256 ГБ RDIMM. Для хранения данных предусмотрены 3 hot-plug отсека 2.5" с поддержкой NVMe либо SATA3. Встроенная сеть реализована через два порта 10G LAN на контроллере Intel X722. Для администрирования поддерживается IPMI 2.0 через Chassis Management Module, а также KVM over IP и Virtual Media over LAN. Графическая подсистема основана на Aspeed AST2500 BMC. Платформа также поддерживает TPM header и тестовые/опциональные модули, связанные с управлением, безопасностью и эксплуатацией.

Технические особенности

• Односокетная архитектура с разъемом LGA 2066.
• Процессорная поддержка Intel Xeon W Family.
• Чипсет Intel C422.
• 8 слотов памяти DIMM.
• Память DDR4 ECC RDIMM/LRDIMM 2666/2400 МГц.
• Максимальный объем памяти до 512 ГБ LRDIMM или 256 ГБ RDIMM.
• 3 hot-plug отсека 2.5" для NVMe или SATA3.
• SATA3 6 Гбит/с через Intel C422 с RAID 0, 1, 5, 10.
• Два встроенных сетевых порта 10G LAN на Intel X722.
• IPMI 2.0 через CMM, KVM over IP и Virtual Media over LAN.
• Графика на базе Aspeed AST2500 BMC.
• BIOS: 128 Mb SPI Flash EEPROM с AMI BIOS.
• Поддержка Plug and Play, PCI 2.2, ACPI до 3.0 и USB Keyboard support.
• Размеры: высота 9.75", ширина 1.75", глубина 23.5".
• Вес: 10.5 lbs (4.76 kg).
• Цвет: черный.
• Power On/Off button и индикаторы Power, UID/KVM, Network Activity, Fault.
• RoHS compliant.
• Рабочая температура: 10 °C до 35 °C.
• Температура хранения/нерабочая: -40 °C до 60 °C.
• Рабочая влажность: 8% до 90% без конденсации.
• Влажность хранения/нерабочая: 5% до 95% без конденсации.

Применение

Платформа применяется в составе серверных blade-решений SuperBlade для плотных вычислительных инсталляций, где важны высокая концентрация узлов в стойке, наличие встроенной сети 10G, возможности удаленного администрирования и поддержка быстрых накопителей NVMe или SATA3. Решение подходит для инфраструктур, которым требуется односокетный серверный модуль с возможностью развертывания в многомодульном шасси и централизованного управления через CMM и IPMI.

Совместимость

• Интегрированная плата: Super B11SRE-CPU-TF.

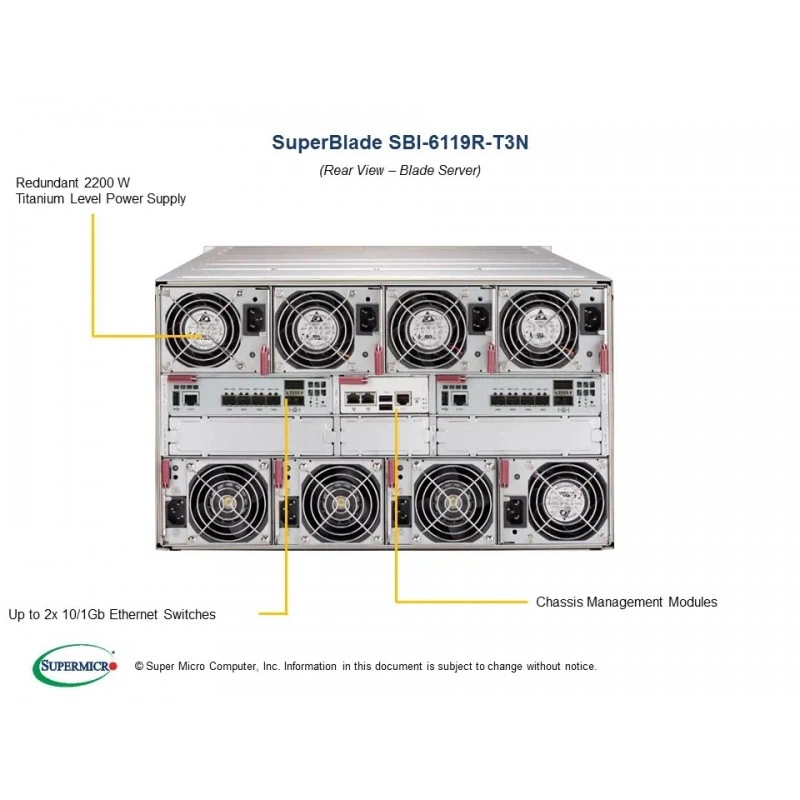

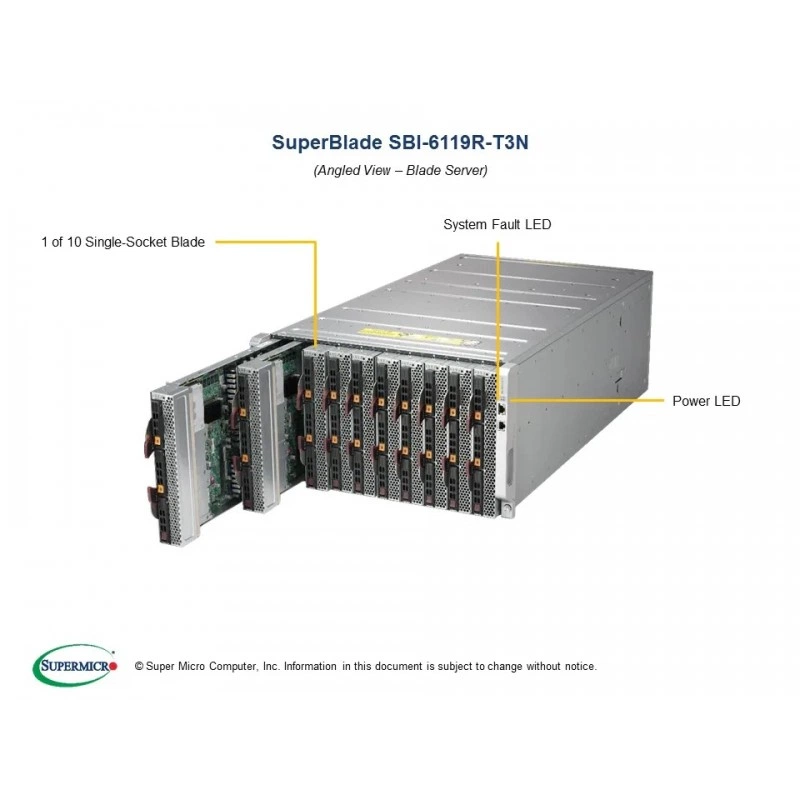

• Шасси: 6U 10 SuperBlade UP Blade chassis.
• Поддерживаются тестовые носители и ресурсы Supermicro для памяти, HDD, NVMe, BIOS/BMC и документации.
• Опционально поддерживаются TPM-модули TPM 2.0 и TPM 1.2.
• Поддерживаются решения SuperDOM, AOC VROC и OOB/DataCenter Management Package как опции и аксессуары.

Комплектация

• Материнская плата MBD-B11SRE-CPU-TF.
• Шасси MCP-680-61002-0N.
• I/O module AOM-BPNIO-SNE-P.
• Bridge Board AOM-BPNIO-BRGE-P.
• Air Shroud MCP-310-61004-0N.
• 2 черных лотка 2.5" NVMe с оранжевой кнопкой.
• 1 лоток 2.5" HDD hot swap.

Упаковка и маркировка

Товар относится к EOL-ассортименту: Discontinued SKU. Для подбора альтернативы требуется обращение к менеджеру продаж. На странице также указано, что изображение может показывать конфигурацию с опциональными частями, поэтому стандартный состав поставки следует сверять по parts list.

Логистические данные

• Высота: 9.75".
• Ширина: 1.75".
• Глубина: 23.5".
• Вес: 10.5 lbs (4.76 kg).

Эксплуатационные параметры

• Рабочая температура: 10 °C ~ 35 °C.
• Нерабочая температура: -40 °C ~ 60 °C.
• Рабочая относительная влажность: 8% ~ 90% без конденсации.
• Нерабочая относительная влажность: 5% ~ 95% без конденсации.
