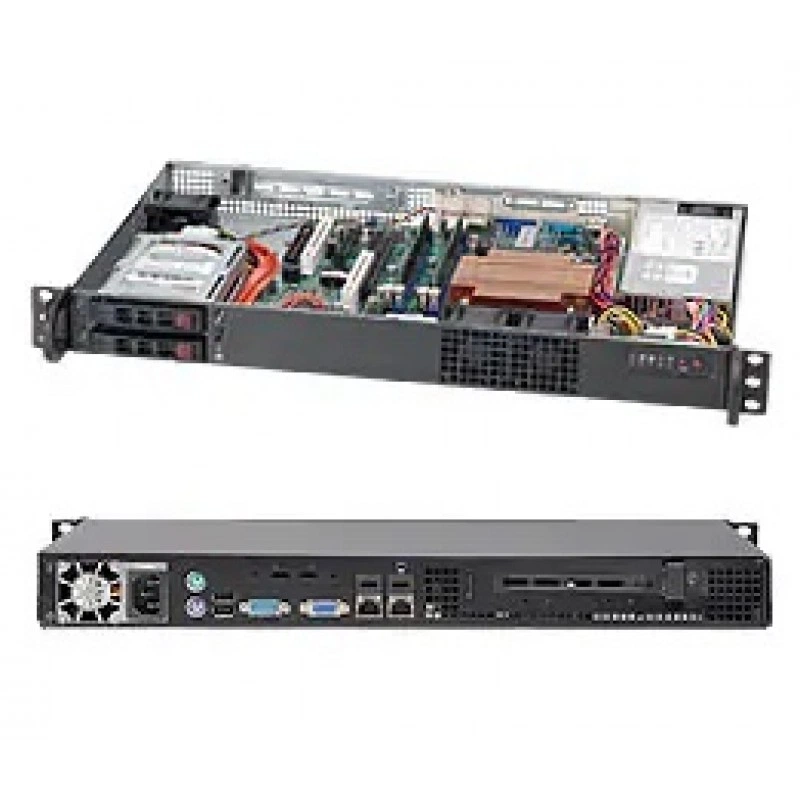

Серверный корпус Mini-1U SUPERMICRO CSE-510T-203B (СУПЕРМИКРО)

Основная информация о серверном корпусе Mini-1U Supermicro

SC510T-203B представляет собой компактный серверный корпус формата Mini 1U для построения серверных систем на базе одной процессорной платформы Intel Xeon. Модель рассчитана на установку материнских плат максимального размера Micro-ATX 9.6" x 9.6" и ориентирована на применение в компактных серверных конфигурациях, где важны небольшая глубина, умеренный уровень шума и достаточный набор базовых возможностей для хранения данных и расширения.

Корпус выполнен в черном цвете, имеет очень компактные габариты и поставляется как шасси с уже определенными системными ограничениями и техническими характеристиками. В конструкции предусмотрены два отсека для 2.5-дюймовых hot-swap накопителей SAS/SATA, один низкопрофильный слот расширения, а также система охлаждения с тремя вентиляторами. Для питания используется 1U 200W многовыходной блок питания с сертификатом Gold, рассчитанный на входное напряжение 100-240 Vac.

Функциональные возможности CSE-510T-203B

Корпус поддерживает установку одиночных процессоров Intel Xeon с тепловым пакетом до 65 Вт, что делает его подходящим для компактных серверных систем начального и среднего уровня. Конструкция предусматривает быструю замену накопителей без отключения питания, базовые элементы фронтальной панели и возможность установки дополнительной платы через низкопрофильный разъем расширения. В составе предусмотрены кнопка включения, кнопка перезагрузки и светодиодная индикация состояния системы, активности дисков, сетевой активности и аварий охлаждения.

Дополнительно корпус оснащен прямым подключением к 2-портовой backplane, рассчитанной на подключение до двух 2.5-дюймовых SAS/SATA HDD или SSD. Это позволяет использовать шасси как основу для компактного серверного узла с локальным хранилищем, а при необходимости подключать совместимые серверные платы в форм-факторе, соответствующем указанным ограничениям.

Технические особенности

• Форм-фактор: 11.3" Mini 1U chassis.
• Максимальный размер материнской платы: Micro-ATX 9.6" x 9.6".
• Процессорная поддержка: один процессор Intel Xeon, до 65 Вт.
• Высота: 1.7" (43 мм).
• Ширина: 17.2" (437 мм).
• Глубина: 11.3" (287 мм).
• Масса брутто: 12 lbs (5.44 kg).
• Размеры упаковки: 25.4" x 6.1" x 19.8" (645 x 155 x 503 мм).
• Цвет: черный.
• Слоты расширения: 1 низкопрофильный слот, требуется riser card.
• Отсеки для дисков: 2 x 2.5" hot-swap SAS/SATA.
• Рекомендация по накопителям: SAS или enterprise SATA HDD.
• Backplane: 2-port 1U direct-attached backplane для до 2 x 2.5-inch SAS/SATA HDD/SSD.
• Охлаждение: 3 вентилятора 8500 RPM, включая охлаждение материнской платы и HDD.
• Блок питания: 1U 200W Multi-output power supply Gold level w/20pin.
• Эффективность БП: 91%.
• Вход питания: 200W при 100-240 Vac.
• Частота AC: 50-60 Hz.
• Выходной разъем: 20pin ATX.
• Линии питания: -12V, +12V, +5V, +3.3V, +5Vsb.
• Рабочая температура: 5 °C - 35 °C.
• Температура хранения: -40 °C - 60 °C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.

Применение

Корпус используется для построения компактных серверов и специализированных систем, где требуется минимальная высота корпуса, поддержка одного процессора Intel Xeon и два отсека для 2.5-дюймовых накопителей. Формат Mini 1U подходит для плотной компоновки оборудования в стойке, а наличие одного низкопрофильного слота расширения позволяет добавить совместимую плату при сохранении компактности.

Модель уместна в задачах, где важны компактные серверные узлы с локальным хранилищем, умеренное энергопотребление, базовые функции индикации и охлаждения, а также использование совместимых материнских плат Micro-ATX. Корпус может применяться как основа для серверных конфигураций с ограниченной глубиной и стандартными требованиями к размещению в инфраструктуре.

Совместимость

• Материнские платы Micro-ATX 9.6" x 9.6".
• Один процессор Intel Xeon до 65 Вт.
• 2.5-дюймовые SAS/SATA HDD и SSD.
• Низкопрофильные платы расширения с использованием riser card.

Монтаж и эксплуатация

• Установка рассчитана на серверное применение в 1U-стойке.
• Поддерживаются hot-swap диски для удобства обслуживания.
• Фронтальные кнопки включения и сброса упрощают локальное управление.
• Светодиодные индикаторы отображают питание, активность дисков, сетевую активность и состояние охлаждения.
• Система охлаждения включает три вентилятора и рассчитана на компактную компоновку внутри корпуса.

Упаковка и маркировка

• Масса брутто: 12 lbs (5.44 kg).
• Упаковочные размеры: 25.4" x 6.1" x 19.8" (645 x 155 x 503 мм).

Логистические данные

• Габариты корпуса: 1.7" x 17.2" x 11.3" (43 x 437 x 287 мм).
• Компактная конструкция предназначена для размещения в стойке и транспортировки в упаковке указанных размеров.
