Артикул: CSE-815TQC-R504WB2

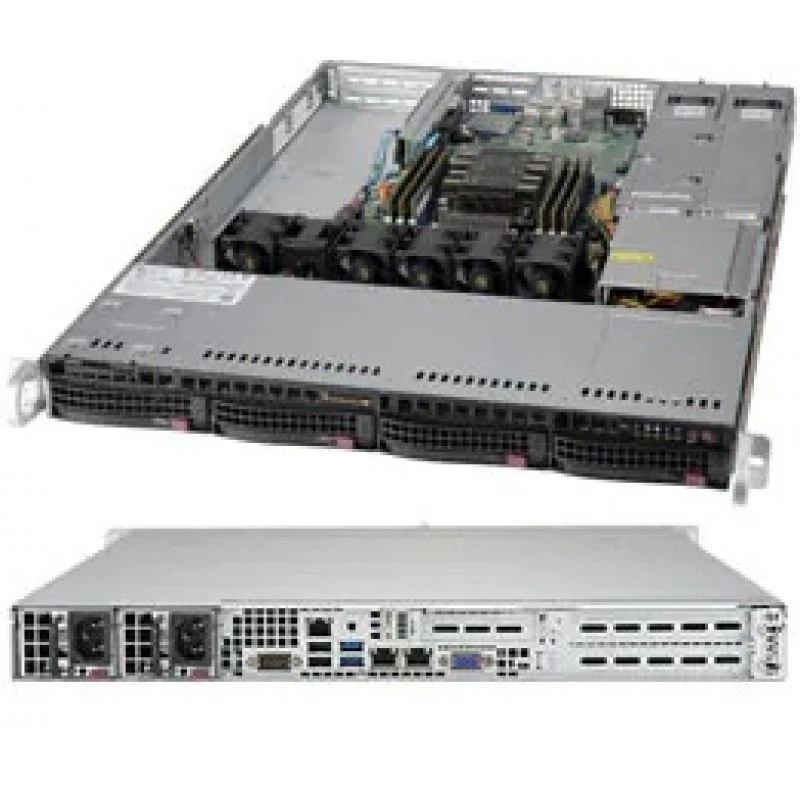

Серверный корпус Supermicro SC815TQC-R504WB2 (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

Supermicro SC815TQC-R504WB2 - это 1U серверный корпус, рассчитанный на построение компактных серверных систем и платформ хранения в стойке. Модель ориентирована на использование материнских плат X11 WIO (W series) и поддерживает платы размером до 12.3" x 13.4". Корпус выполнен в черном цвете и относится к форм-фактору 1U, что позволяет использовать его в проектах с повышенными требованиями к плотности размещения оборудования.

Конструкция рассчитана на установку процессоров Intel и AMD, в том числе в однопроцессорных и двухпроцессорных конфигурациях, если они поддерживаются выбранной системной платой. Для хранения данных предусмотрены четыре отсека 3.5" с горячей заменой, работающие с SAS и SATA накопителями. Отдельно указано, что для такой конфигурации рекомендуются SAS-диски или enterprise SATA HDD.

Функциональные возможности CSE-815TQC-R504WB2

Корпус поддерживает 4-портовую 1U backplane с пропускной способностью 12 Gbps и обеспечивает работу с четырьмя 3.5" накопителями. Для охлаждения используются три вентилятора 40x56 mm с противоположным вращением и PWM-управлением. В конструкции предусмотрен резервированный одновыводной блок питания мощностью 500 W с интерфейсом PMBus и шириной 54.5 mm. По энергоэффективности блок питания соответствует уровню 94% и работает от входного напряжения 100-240 Vac при частоте 50-60 Hz.

На передней панели предусмотрены кнопки включения и выключения, системного сброса и идентификации устройства, а также светодиоды состояния питания, активности дисков, сетевой активности, UID и сигнализации о неисправности вентиляторов или перегреве. Для расширения доступны два полноразмерных полновысотных слота и один низкопрофильный слот, для которых требуется riser card.

Технические особенности

Высота корпуса: 1.7" (43 mm).
Ширина корпуса: 17.2" (437 mm).
Глубина корпуса: 25.6" (650 mm).
Масса брутто: 36 lbs (16.33 kg).
Размер упаковки: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).
Цвет: black.
Блок питания: 1U 500W redundant single output power supply W/PMbus.
Выходное подключение БП: backplanes (gold finger).
Линия +12V: max 42A / min 0.5A при 100Vac - 240Vac.
Линия +5Vsb: max 4A / min 0A.
Power distributor: PDB-PT112-S2424.
Выходы power distributor: O/P 12V/54, +5V max 25A, +3.3V max 25A, -12V max 0.6A.
Сертификация: Platinum Certified.
Температура эксплуатации: 5°C - 35°C (41°F - 95°F).
Температура хранения: -40°C - 70°C (-40°F - 158°F).
Влажность при эксплуатации: 8% - 90% non-condensing.
Влажность при хранении: 5% - 95% non-condensing.

Применение

Корпус подходит для сборки 1U серверных систем, серверных платформ и решений с горячей заменой дисков, когда важны компактность, резервированное питание и поддержка нескольких накопителей 3.5". Его можно использовать в стойках для корпоративной инфраструктуры, вычислительных узлов, систем хранения и других задач, где требуется надежная 1U платформа с поддержкой расширения и стандартных серверных интерфейсов хранения.

Совместимость

Оптимизирован для материнских плат X11 WIO (W series).
Поддерживает платы размером до 12.3" x 13.4".
Совместим с dual и single Intel® и AMD processors в зависимости от установленной системной платы.
Поддерживает SAS и SATA 3.5" hot-swap drive bays.
Для расширительных слотов требуется riser card.

Комплектация

Корпусная платформа с 4 отсеками 3.5" hot-swap.
4-port 1U 12Gbps backplane.
3 вентилятора 40x56 mm counter-rotation PWM.
1U 500W redundant single output power supply.

Условия эксплуатации

Рабочий диапазон температуры: 5°C - 35°C.
Нерабочий диапазон температуры: -40°C - 70°C.
Рабочая относительная влажность: 8% - 90% без конденсации.
Нерабочая относительная влажность: 5% - 95% без конденсации.

Логистические данные

Вес брутто: 16.33 kg.
Размер упаковки: 597 mm x 216 mm x 856 mm.

Технические характеристики CSE-815TQC-R504WB2

Идентификаторы

Артикул производителя: CSE-815TQC-R504WB2
Бренд: Supermicro

Модель: CSE-815TQC-R504WB2

Мониторинг и индикация

Кнопки передней панели: Power On/Off, System Reset, Unit Identification (UID)

Монтаж и установка

Светодиоды передней панели: Power status, HDD activity, 2 Network Activity LEDs, UID, Fan Fail/System Over Heat

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 4-портовый 1U 12 Гбит/с
Отсеки для дисков: 4 × 3, 5 дюйма hot-swap SAS/SATA

Отсеки для накопителей: 4 x 3.5" hot-swap SAS/SATA
Рекомендуемые накопители: SAS or enterprise SATA HDD only recommended

Охлаждение и вентиляция

Вентиляторы: 3 вентилятора 40 × 56 мм с PWM и противоположным вращением
Количество вентиляторов: 3

Размер вентиляторов: 40 x 56 мм
Тип вентиляторов: counter-rotation PWM fan(s)

Питание

+12V: Max: 42 А / Min: 0.5 А (100Vac - 240Vac)
+5Vsb: Max: 4 А / Min: 0 А
Power Distributor: PDB-PT112-S2424, O/P: 12 В/54, +5 В Max: 25 А, +3.3 В Max: 25 А, -12 В Max: 0.6 А
Входное напряжение: 100 - 240 В AC
Выходной тип: Backplanes (gold finger)
Мощность БП: 500 Вт, redundant single output, PMBus

Частота входного питания: 50-60Hz
Частота сети: 50 - 60 Гц
Ширина блока питания: 54.5 мм
Энергоэффективность БП: 94%
Эффективность БП: 94%

Процессорная подсистема

Поддерживаемые процессоры: Одиночные и двухпроцессорные Intel и AMD

Размеры и физические параметры

Вес брутто: 36 lbs (16.33 кг), 16, 33 кг
Высота: 43 мм
Габариты упаковки: 597 × 216 × 856 мм
Глубина: 650 мм

Поддерживаемый размер материнской платы: до 12.3" x 13.4"
Форм-фактор: 1U
Ширина: 437 мм

Сертификация и стандарты

Сертификация: Platinum Certified

Слоты расширения и шины

Слоты расширения: 2 полноразмерных полноформатных и 1 низкопрофильный слот

Требование к слотам расширения: Riser Card Required

Совместимость

Оптимизация под материнские платы: X11 WIO (W series)

Совместимость с материнскими платами: X11 WIO (W series), до 12.3 × 13.4 дюйма

Условия эксплуатации

Влажность хранения: 5 - 95% без конденсации
Диапазон рабочей температуры: 5 °C - 35 °C (41°F - 95°F)
Диапазон температуры хранения: -40 °C - 70 °C (-40°F - 158°F)
Относительная влажность при хранении: 5% - 95% (non-condensing)

Рабочая влажность: 8 - 90% без конденсации
Рабочая относительная влажность: 8% - 90% (non-condensing)
Рабочая температура: 5 - 35 °C
Температура хранения: -40 - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Карина Панова08.03.2026

5/5

Корпус поставили в стойку под 1U сервер с четырьмя 3.5 отсеками. Диски вынимаются и меняются быстро, а резервный блок питания добавляет спокойствия при обслуживании. Для плотной стойки это хороший вариант.

Плюсы товара

Удобные hot swap отсеки

0 0

Вопросы о товаре

Как понять, что backplane и корзины под диски подойдут под ваши SAS/SATA накопители для 4 hot-swap отсеков 3.5"?

Корпус рассчитан на 4 отсека 3.5" hot-swap с поддержкой SAS и SATA, а backplane указана как 4-портовая 1U 12 Гбит/с. Перед сборкой сопоставьте тип интерфейса ваших дисков (SAS или SATA) с этой backplane-конфигурацией.

Какие ограничения по питанию и “холодному старту” учитывать, если вы будете работать на разных входных диапазонах и близко к максимуму нагрузки?

Блок питания 500 Вт рассчитан на вход 100–240 Vac, при этом по линиям указаны ограничения +12V (до 42 A) и +5Vsb (до 4 A). При проектировании питания учитывайте эти пределы, чтобы выбранная материнская плата/периферия не выходили за допустимые токи.

Насколько этот корпус “тянет” задачи с высокой дисковой нагрузкой с точки зрения охлаждения и обдува 3.5" hot-swap?

В корпусе предусмотрены 3 вентилятора 40×56 мм с PWM и противоположным вращением. Для длительной работы с активными 3.5" дисками важно держать рабочий температурный режим 5–35°C и обеспечить правильный воздушный поток в стойке.

Что нужно проверить по совместимости материнской платы и разводке питания/индикации перед установкой в этот 1U корпус?

Корпус оптимизирован под материнские платы X11 WIO (W series) и поддерживает размер до 12.3" x 13.4". Также на передней панели предусмотрены элементы управления/индикации (Power On/Off, System Reset, UID и LED статусов), которые должны быть корректно подключены на вашей плате.

Если планируется расширение через слоты, какие риски по установке riser card и посадочным местам учесть заранее?

Для расширения предусмотрены 2 полноразмерных полноформатных и 1 низкопрофильный слот, при этом требуется riser card. До заказа/монтажа оцените, какие riser будут совместимы с вашим набором плат и как они разместятся в доступном объеме корпуса 1U.
