Артикул: CSE-113TQ-R500CB

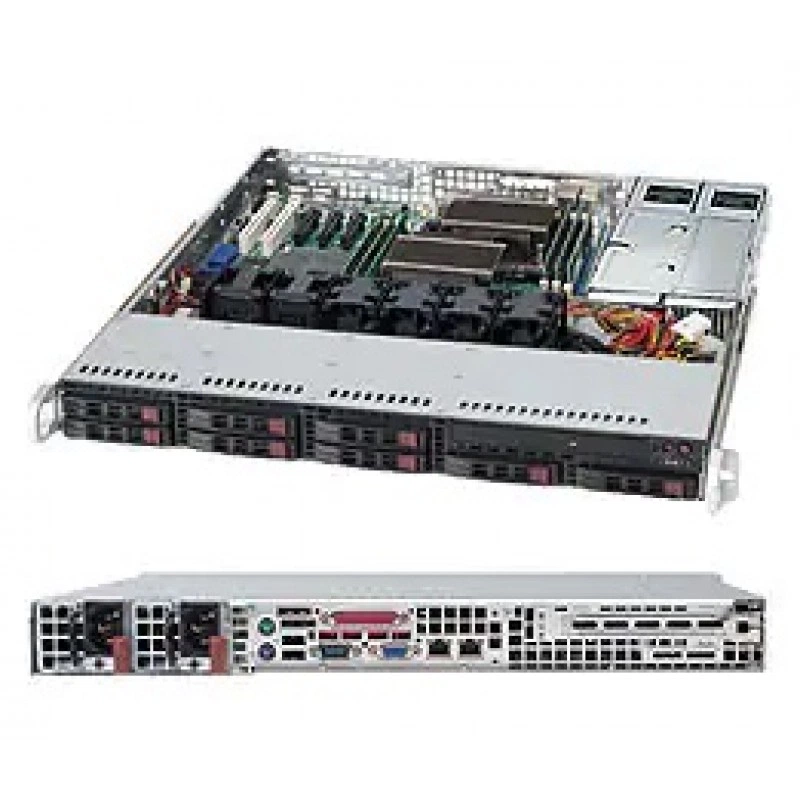

Серверный корпус 1U Supermicro SC113TQ-R500CB (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

Supermicro SC113TQ-R500CB - это 1U rackmount chassis для серверных платформ с поддержкой материнских плат формата 12" x 13" E-ATX. Корпус рассчитан на установку в стойку и относится к классу серверных шасси для построения компактных систем с высокой плотностью размещения оборудования. Для данной модели характерны поддержка одиночных и двухпроцессорных конфигураций Intel и AMD, а также набор аппаратных решений, ориентированных на использование в серверной инфраструктуре.

Функциональные возможности CSE-113TQ-R500CB

Модель оснащается 8 отсеками под 2.5" hot-swap накопители SAS/SATA, при этом для такой конфигурации рекомендуется использовать SAS или enterprise SATA HDD. В составе шасси предусмотрена 8-port 1U TQ backplane с AMI 9072, обеспечивающая поддержку до 8 накопителей 2.5" SAS/SATA HDD/SSD. Для расширения предусмотрен 1 слот full-height full-length, для работы которого требуется riser card. Также реализована система охлаждения с тремя 4 cm counter-rotating PWM вентиляторами и возможностью установки дополнительного вентилятора для охлаждения PCI-карты.

Технические особенности

Высота корпуса: 1.7" (43 mm).
Ширина корпуса: 17.2" (437 mm).
Глубина корпуса: 23.5" (597 mm).
Масса брутто: 36 lbs (16.33 kg).
Упаковочные размеры: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).
Цвет исполнения: Black.
Блок питания: 1U 500W Redundant Single Output power supply W/PMbus, ширина 54.5 mm.
КПД блока питания: 94%.
Вход питания: 100 - 240 Vac.
Частота входного питания: 50-60 Hz.
Выход по линии +12V: max 42 A, min 0.5 A.
Выход по линии +5Vsb: max 4 A, min 0 A.
Блок распределения питания: PDB-PT112-2424.
Выход распределителя: Backplanes (gold finger).
Линия +12V у PDB: O/P 12V/54.
Линия +5V у PDB: max 25 A.
Линия +3.3V у PDB: max 25 A.
Линия -12V у PDB: max 0.6 A.
Передняя панель: кнопка Power On/Off, кнопка System Reset, кнопка Unit Identification (UID).
Индикаторы: Power status LED, HDD activity LED, 2 Network Activity LEDs, Unit Identification (UID) LED.
Оптический привод: опциональный 1x Slim DVD-ROM Drive, предусмотрен 1x slim DVD-ROM drive bay.
Диапазон рабочей температуры: 5°C - 35°C (41°F - 95°F).
Диапазон температуры хранения: -40°C - 70°C (-40°F - 158°F).
Диапазон рабочей влажности: 8% - 90% без конденсации.
Диапазон влажности при хранении: 5% - 95% без конденсации.

Применение

Корпус предназначен для сборки серверных систем в стойке, где важны компактность форм-фактора, возможность установки накопителей с горячей заменой, поддержка redundant power supply и совместимость с типовыми серверными платами E-ATX. Решение подходит для серверных задач, где требуется разместить производительную платформу в 1U-корпусе, обеспечить доступ к дискам SAS/SATA и организовать штатное охлаждение и питание внутри ограниченного по высоте шасси.

Совместимость

Материнские платы формата 12" x 13" E-ATX.
Процессоры Intel и AMD, одиночные и двухпроцессорные конфигурации.
До 8 накопителей 2.5" SAS/SATA HDD/SSD через 8-port 1U TQ backplane.
Один слот расширения full-height, full-length с использованием riser card.
Опциональный slim DVD-ROM привод.

Монтаж и эксплуатация

Форм-фактор: 1U rackmount chassis.
Корпус рассчитан на установку в серверную стойку.
Система охлаждения построена на 3 вентиляторах 4 cm с counter-rotating PWM.
Для охлаждения PCI-карты предусмотрена опция дополнительного вентилятора.
Для работы блока питания используется redundant single output architecture.

Комплектация

Серверное шасси.
8-slot 1U TQ backplane.
Блок питания 1U 500W redundant single output W/PMbus.
Встроенная система охлаждения с 3 вентиляторами.
Передняя панель с кнопками управления и индикаторами.

Упаковка и маркировка

Упаковочные размеры: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).
Масса брутто: 36 lbs (16.33 kg).
Исполнение: Black.

Эксплуатационные параметры

Рабочая температура: 5°C - 35°C.
Температура хранения: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность хранения: 5% - 95% без конденсации.

Технические характеристики CSE-113TQ-R500CB

Идентификаторы

SKU: CSE-113TQ-R500CB
Артикул производителя: CSE-113TQ-R500CB

Бренд: Supermicro
Модель: CSE-113TQ-R500CB

Мониторинг и индикация

Индикаторы фронтальной панели: Питание, HDD, сеть, UID

Кнопки фронтальной панели: Кнопка питания, reset, UID

Монтаж и установка

Передняя панель: Optional 3x fan for PCI card cooling

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 8-port 1U TQ backplane с AMI 9072

Отсеки для накопителей: 8 x 2.5" hot-swap SAS/SATA

Охлаждение и вентиляция

Охлаждение: 3 x 4 см counter-rotating PWM, дополнительный вентилятор для PCI-карты

Питание

Power Distributor: PDB-PT112-2424
Входное напряжение: 100 - 240 В AC
Конфигурация БП: -12 В Max: 0.6 А
Линия +12V: Max 42 А / Min 0.5 А
Линия +5Vsb: Max 4 А / Min 0 А

Мощность БП: 500 Вт
Тип блока питания: Redundant Single Output, PMBus
Частота сети: 50 - 60 Гц
Эффективность БП: 94%

Процессорная подсистема

Поддерживаемые процессоры: Одиночные и двухпроцессорные Intel и AMD

Размеры и физические параметры

Вес брутто: 16.33 кг
Высота: 43 мм
Габариты упаковки: 23.5" (597 мм) x 8.5" (216 мм) x 33.7" (856 мм)

Глубина: 597 мм
Форм-фактор: 1U rackmount chassis
Ширина: 437 мм

Слоты расширения и шины

Слоты расширения: 1 x Full-height, Full-length, требуется riser card

Совместимость

Поддержка плат: E-ATX 12" x 13"

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Денис Новиков15.04.2026

5/5

Шасси взяли для компактного сервера с восьмью 2.5 дюйма. Диски вставили в корзины, подключение заняло минимум времени, а резервное питание и охлаждение не пришлось отдельно дорабатывать. После сборки сервер загрузился и можно было сразу переходить к настройке.

Плюсы товара

Диски встали в корзины без доработки

0 0

Вопросы о товаре

Как обеспечить нужную дисковую связность: какие накопители и какой тип backplane поддерживаются в корпусе?

В корпусе 8 hot-swap отсеков 2.5" и 8-port 1U TQ backplane (AMI 9072) под до 8 накопителей 2.5" SAS/SATA HDD/SSD. Это целевая база для SAS или enterprise SATA накопителей в 1U сборке.

Какие ограничения по материнской плате и процессорам нужно проверить, чтобы корпус корректно подошел под вашу конфигурацию?

Поддерживаются материнские платы 12" x 13" E-ATX, а по процессорам — одиночные и двухпроцессорные Intel и AMD. При выборе платы меньшего/другого форм-фактора или попытке собрать неподдерживаемую процессорную схему компоновка может не сойтись.

Как планировать расширение: почему для слота требуется riser card и какие последствия это имеет для сборки?

Расширение предусмотрено 1 слотом full-height full-length, но для его работы требуется riser card. Это значит, что для установки PCI-платы нужно дополнительно предусмотреть riser-решение под этот корпус, иначе слот может быть недоступен по компоновке.

Что важно учесть по охлаждению, если планируется установка PCI-карты и работа в плотной конфигурации?

В базовом варианте охлаждение на 3 PWM counter-rotating вентилятора 4 cm. Также предусмотрена возможность установки дополнительного вентилятора для охлаждения PCI-карты, а значит при установке расширения стоит планировать улучшенное охлаждение, чтобы не выходить за рабочие температуры 5–35 °C.

Как подключать и распределять питание в стойке с учетом redundant архитектуры и PDB?

Встроено redundant single output питание 1U 500W с PMbus и используется PDB-PT112-2424 (backplanes gold finger). При проектировании питания нужно учитывать, что шины и распределение реализованы через этот PDB, а вход поддерживает 100–240 Vac и частоту 50–60 Гц.
