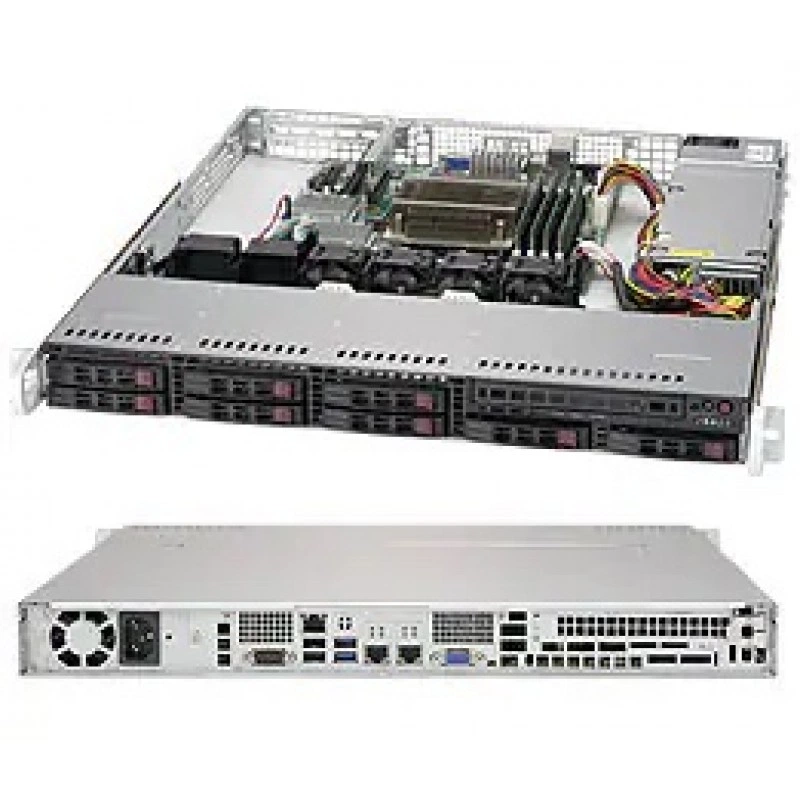

Серверный корпус Supermicro SC113MFAC2-341CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

SC113MFAC2-341CB - это 1U серверный корпус для построения компактных стоечных систем. Он рассчитан на поддержку материнских плат формата ATX размером 12" x 10" и 12" x 10", а также на установку одного процессора Intel или AMD. Корпус относится к линейке 1U chassis и предназначен для серверных конфигураций, где важны плотность размещения, доступ к дисковой подсистеме и стабильное охлаждение.

Модель относится к снятым с производства (EOL); в спецификации указан дисконтинуированный SKU и рекомендация обратиться к продавцу за заменяющими артикулами. Корпус выполнен в черном цвете и построен как готовая аппаратная платформа для серверной сборки с поддержкой корзины дисков, блока питания, вентиляторов и фронтальной панели управления.

Функциональные возможности CSE-113MFAC2-341CB

Корпус поддерживает восемь hot-swap отсеков под 2.5-дюймовые накопители SAS/SATA, а также гибридную 8-портовую backplane с поддержкой до 6 дисков SAS3/SATA3 HDD/SSD и еще 2 устройств SAS3/SATA3/NVMe. Это позволяет гибко собирать систему под хранение данных, смешанные конфигурации и серверные задачи, где требуется сочетание традиционных накопителей и NVMe-устройств.

В конструкции предусмотрен один полноразмерный и полноразмерный слот расширения, что дает возможность установить дополнительную плату расширения в рамках формата 1U. Для охлаждения используются 4 вентилятора 40 x 28 мм с PWM-управлением. Встроенный блок питания мощностью 340 Вт поддерживает многоуровневый выход, интерфейс PMBus и относится к классу Platinum с эффективностью 93%.

Технические особенности

• Форм-фактор: 1U.
• Поддержка материнских плат: ATX 12" x 10".
• Поддержка процессоров: один Intel® или AMD.
• Габариты корпуса: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 19.98" (507 мм).
• Масса нетто: 18.5 lbs (8.39 kg).
• Масса брутто: 29.5 lbs (13.38 kg).
• Размеры упаковки: 24" (610 мм) x 8.3" (211 мм) x 30" (762 мм).
• Количество отсеков: 8 x 2.5" hot-swap SAS/SATA.
• Backplane: 8-port 1U SAS3 12Gbps Hybrid backplane.
• Периферийный отсек: опционально 1 slim DVD-ROM bay.
• Вентиляторы: 4 x 40 x 28 мм PWM.
• Блок питания: 1U 340 Вт multi-output PSU with PMBus, Platinum level.
• Вход питания: 100 - 240 Vac, 50 - 60 Hz.
• Тип выхода блока питания: 24pin ATX.
• Линия -12V: max 0.5 A / min 0 A.
• Линия +12V: max 28 A / min 0.5 A.
• Линия +5V: max 16 A / min 0.5 A.
• Рабочая температура: 5 °C - 35 °C.
• Температура хранения: -40 °C - 70 °C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.
• Фронтальная панель: кнопка питания, кнопка перезагрузки, индикаторы питания, активности HDD, 2 индикатора сетевой активности, UID LED.
• Категория: серверный корпус / комплектующее для серверных платформ Supermicro.

Применение

Корпус применяется при сборке серверов формата 1U для стоечных решений, где требуется компактное размещение оборудования, высокая плотность накопителей и возможность использовать как SAS/SATA, так и NVMe-устройства в одной платформе. Модель подходит для серверных конфигураций общего назначения, систем хранения данных и инфраструктурных задач, в которых важны охлаждение, доступ к дискам и стандартное ATX-совместимое основание.

Совместимость

• Материнские платы ATX 12" x 10".
• Процессоры Intel® и AMD в однопроцессорной конфигурации.
• Накопители SAS3, SATA3 и NVMe в поддерживаемых отсеках backplane.
• Типоразмер 1U для rackmount-инсталляций.

Монтаж и эксплуатация

Корпус рассчитан на установку в стойку и использование в серверной инфраструктуре. Для охлаждения применяются четыре PWM-вентилятора, а питание подается от встроенного 340-ваттного блока питания с широким диапазоном входного напряжения 100 - 240 Vac. На фронтальной панели предусмотрены органы управления и индикация состояния системы, что упрощает обслуживание и контроль работы.

Логистические данные

• Габариты корпуса для учета при размещении и транспортировке: 43 мм x 437 мм x 507 мм.
• Размер упаковки: 610 мм x 211 мм x 762 мм.
• Масса брутто: 13.38 kg.
• Масса нетто: 8.39 kg.

Комплектация

• Серверный корпус SC113MFAC2-341CB.
• Встроенный блок питания 340 Вт.
• Фронтальная панель управления и индикации.
• Система охлаждения с 4 вентиляторами 40 x 28 мм.

Условия эксплуатации

• Рабочая температура: 5 °C - 35 °C.
• Рабочая относительная влажность: 8% - 90% без конденсации.
• Температура хранения: -40 °C - 70 °C.
• Относительная влажность хранения: 5% - 95% без конденсации.
