Серверный корпус Supermicro SC116AC10-R706WB3 CSE-116AC10-R706WB3 (СУПЕРМИКРО)

Артикул: CSE-116AC10-R706WB3

Все товары SUPERMICRO

Серверный корпус Supermicro SC116AC10-R706WB3 CSE-116AC10-R706WB3 (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

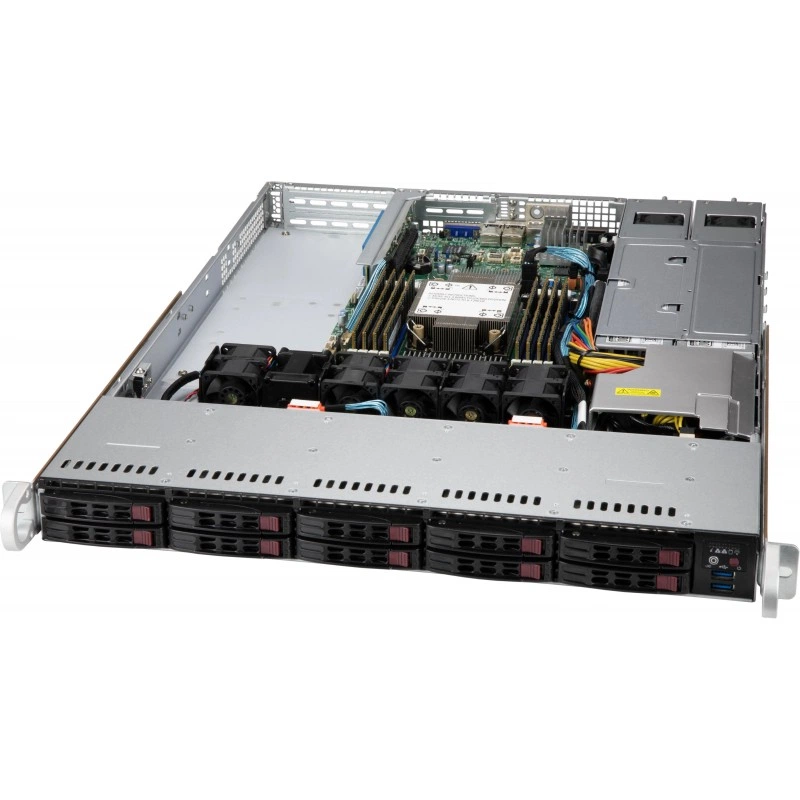

Supermicro SC116AC10-R706WB3 представляет собой 1U серверный корпус формата rackmount, рассчитанный на установку материнских плат с поддержкой proprietary WIO MB size 8”x13” и до 12.3”x13”. Корпус предназначен для построения серверных конфигураций с поддержкой как одиночных, так и двухпроцессорных платформ Intel и AMD. Это шасси относится к линейке 1U и ориентировано на компактные серверные решения с высокой плотностью размещения оборудования.

Функциональные возможности CSE-116AC10-R706WB3

Корпус оснащен 10 отсеками под 2.5-дюймовые накопители с горячей заменой и 10-портовой 1U SAS3 12 Gbps hybrid backplane. Такая схема позволяет использовать до 10 накопителей NVMe формата 2.5", при этом 4 из них совместимы с SAS3/SATA3. Для охлаждения предусмотрены 4 вентилятора 40x56 мм с counter-rotation PWM, а также возможность установки 2 дополнительных вентиляторов для охлаждения AOC. В блоке питания используется резервируемая схема 1U Redundant 700/750W Single Output Power Supply Platinum level с шириной 54.5 мм. На фронтальной панели предусмотрены кнопки включения/выключения и UID, а также индикаторы питания, активности HDD, сетевой активности и UID.

Технические особенности

1U chassis с поддержкой WIO материнских плат размера 8”x13” и до 12.3”x13”.
Артикул продукта: CSE-116AC10-R706WB3.
2 слота расширения full-height и 1 слот low-profile.
10 x 2.5" hot-swap SAS3/SATA drive bay.
10-port 1U SAS3 12Gbps hybrid backplane.
Поддержка до 10 x 2.5-inch NVMe storage devices, из них 4 совместимы с SAS3/SATA3.
Power supply: redundant 700/750W single output, Platinum level.
Power efficiency: 94%.
Output power: 750W при входе 200 - 240 Vac и 700W при входе 100 - 140 Vac.
AC input frequency: 50 - 60 Hz.
Dimensions of power supply: 320 x 54.5 x 40.25 mm.
Output type: Backplanes (gold finger).
+12V: max 62A / min 0.5A при 200Vac - 240Vac; max 58A / min 0.5A при 100Vac - 140Vac.
+5Vsb: max 3A / min 0A.
Chassis intrusion switch.
Operating temperature range: 5°C - 35°C.
Non-operating temperature range: -40°C - 70°C.
Operating relative humidity: 8% - 90% non-condensing.
Non-operating relative humidity: 5% - 95% non-condensing.
Available color: Black.
Gross weight: 40 lbs (18.14 kg).
Packaging size: 23.7" x 7.7" x 32" (602 x 196 x 808 mm).

Применение

Корпус применяется для сборки компактных серверов в форм-факторе 1U, когда требуется высокая плотность дисков, резервируемое питание, поддержка WIO-платформ и возможность работы с SAS3, SATA3 и NVMe накопителями. Он подходит для серверных систем общего назначения, хранилищ данных и конфигураций, где важны компактность, горячая замена накопителей и расширяемость по слотам.

Совместимость

Поддерживаются одиночные и двухпроцессорные платформы Intel и AMD. Шасси рассчитано на proprietary WIO MB size 8”x13” и до 12.3”x13”.

Монтаж и эксплуатация

Корпус рассчитан на rackmount-установку в стойку. В конструкции предусмотрены кнопка UID, кнопка питания, световые индикаторы статуса, а также шасси intrusion switch для контроля вскрытия. Охлаждение реализовано через 4 PWM вентилятора 40x56 мм с counter-rotation, при необходимости можно добавить 2 вентилятора для AOC cooling.

Условия эксплуатации

Рабочий диапазон температуры составляет от 5°C до 35°C, диапазон относительной влажности при работе - от 8% до 90% без конденсации. В нерабочем состоянии допускается температура от -40°C до 70°C и относительная влажность от 5% до 95% без конденсации.

Логистические данные

Вес брутто составляет 40 lbs (18.14 kg). Размеры упаковки: 23.7" x 7.7" x 32" (602 x 196 x 808 mm).

Упаковка и маркировка

Цвет корпуса - черный. Товарный SKU: CSE-116AC10-R706WB3.

Технические характеристики CSE-116AC10-R706WB3

Идентификаторы

Артикул производителя: CSE-116AC10-R706WB3
Бренд: Supermicro

Модель: CSE-116AC10-R706WB3

Мониторинг и индикация

Индикаторы фронтальной панели: Питание, HDD, сеть, UID
Кнопки фронтальной панели: Power On/Off, System Reset, Unit Identification

Контроль вскрытия: Chassis intrusion switch

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Отсеки для накопителей: 10 x 2.5" hot-swap SAS3/SATA
Поддержка NVMe: До 10 x 2.5-inch NVMe storage devices
Разъёмы питания backplane: 1 x (2 x 4) + 2 x (1 x 4) + 1 x (2 x 2)

Совместимость отсеков: 4 отсека совместимы с SAS3/SATA3
Тип backplane: 10-Port 1U SAS3 12 Гбит/с Hybrid backplane

Охлаждение и вентиляция

Дополнительное охлаждение: 2 дополнительных вентилятора для AOC cooling
Охлаждение: 4 x 40 x 56 мм counter-rotation PWM

Система охлаждения: 4 x 40x56 мм counter-rotation PWM fans, optional 2 fans for AOC cooling

Питание

Power Distributor: PDB-PT112-2424
Входное напряжение БП: 100 - 127 В AC, 200 - 240 В AC, 200 - 240 В DC
Выходная мощность: 750 Вт при 200 - 240 Vac, 700 Вт при 100 - 140 Vac
Линия +12V: Max 62 А / Min 0.5 А при 200 - 240 В AC, Max 58 А / Min 0.5 А при 100 - 127 В AC
Линия +5Vsb: Max 3 А / Min 0 А
Мощность БП: 700/750 Вт

Размеры блока питания: 320 x 54.5 x 40.25 мм
Тип блока питания: 1U redundant single output, Platinum
Тип выхода: Backplanes (gold finger)
Частота сети: 50 - 60 Гц
Эффективность БП: 94%

Подключение и интерфейсы

Порты фронтальной панели: 2 x USB

Процессорная подсистема

Поддерживаемые процессоры: Одиночные и двухпроцессорные Intel® и AMD

Размеры и физические параметры

Вес брутто: 18.14 кг
Высота: 43 мм
Габариты упаковки: 23.7" x 7.7" x 32" (602 x 196 x 808 мм)

Глубина: 597 мм
Форм-фактор: 1U chassis
Ширина: 437 мм

Слоты расширения и шины

Количество слотов расширения: 2 full-height, 1 low-profile

Совместимость

Поддержка плат: proprietary WIO 8" x 13" и до 12.3" x 13"

Условия эксплуатации

Влажность при хранении: 5% - 95% (non-condensing)
Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Захар Городецкий13.05.2026

5/5

Корпус брали под стойку для компактного сервера, и по месту он оказался удобнее, чем ожидали. Внутри хватает места и под плату, и под диски, а доступ к узлам после установки нормальный. Для 2U это прям практичное решение, без лишней тесноты.

Плюсы товара

Удобный доступ к узлам

0 0

Вопросы о товаре

Можно ли использовать в этом корпусе NVMe совместно с SAS3/SATA3, и сколько накопителей какого типа реально поместится?

Корпус поддерживает до 10 накопителей 2.5" NVMe, при этом 4 из них совместимы с SAS3/SATA3. Также предусмотрены 10 hot-swap отсеков и 10-port 1U SAS3 12Gbps hybrid backplane, поэтому смешанная конфигурация зависит от конкретной совместимости слотов backplane.

Почему важно заранее сверить форм-фактор материнской платы с требованиями WIO, а не только '1U'?

Шасси рассчитано на proprietary WIO MB size 8" x 13" и до 12.3" x 13". Поэтому при подборе материнской платы для 1U нужно сверять именно WIO-формат, иначе установка и разводка разъемов/узлов может не совпасть.

Как расширение по слотам ограничено по типу riser и чем это влияет на интеграцию PCI?

В корпусе 2 слота расширения full-height и 1 слот low-profile, при этом слоты расширения связаны с backplane/монтажом и в описании указано наличие 1 full-height и 2 слота (low-profile отдельно). Перед установкой PCI нужно проверить требуемую комплектацию под монтаж (например, совместимость по формату слотов), чтобы плата физически встала в 1U компоновке.

Что по охлаждению нужно учитывать, если планируется установка AOC и максимально плотная загрузка?

Базовые 4 PWM вентилятора 40x56 мм с counter-rotation обеспечивают охлаждение, а для AOC предусмотрена возможность добавления 2 дополнительных вентиляторов. Рабочая температура заявлена 5–35 °C, поэтому при добавлении AOC стоит заранее закладывать конфигурацию вентиляции.

Как реализована резервируемость питания и какие входные варианты поддерживаются?

Питание резервируемое: используется redundant 700/750W single output PSU (Platinum), а в системе поддерживаются разные сценарии мощности в зависимости от входного напряжения. Вход работает на 100–240 Vac с частотой 50–60 Гц, поэтому при подключении важно ориентироваться на доступные на площадке вводы.
