Шасси 1U Supermicro SCLB16AC10-R860AW CSE-LB16AC10-R860AW (СУПЕРМИКРО)

Артикул: CSE-LB16AC10-R860AW

Все товары SUPERMICRO

Шасси 1U Supermicro SCLB16AC10-R860AW CSE-LB16AC10-R860AW (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о шасси Supermicro

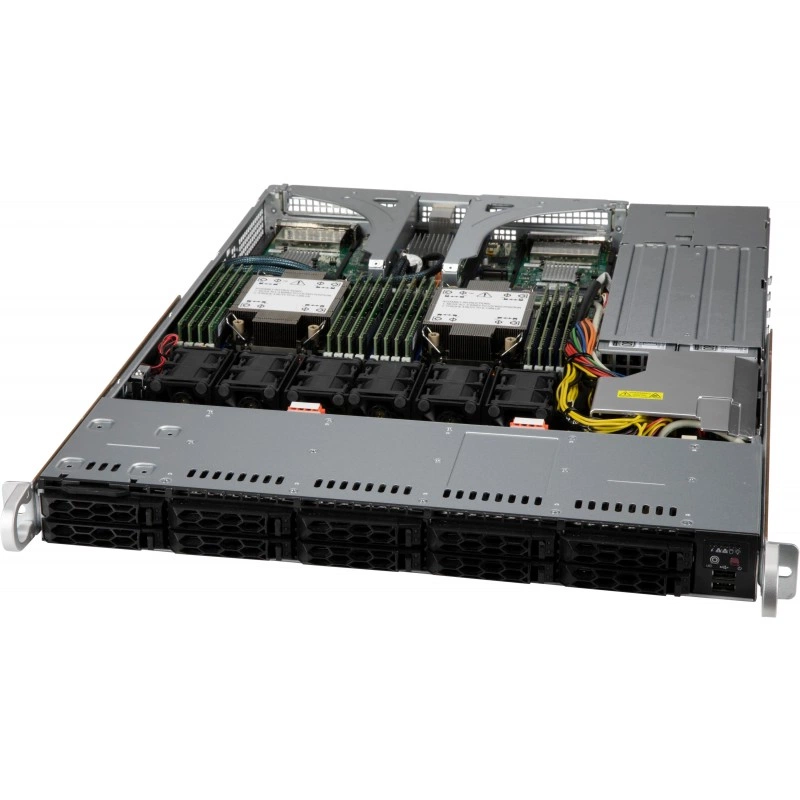

Шасси Supermicro SCLB16AC10-R860AW представляет собой 1U серверное шасси для платформы Cloud-DC с поддержкой AIOM и установкой материнских плат размером до 12.3" x 13.4". Решение ориентировано на построение компактных серверных систем с высокой плотностью размещения накопителей, расширения и охлаждения.

Конструкция рассчитана на работу как с одиночными, так и с двухпроцессорными платформами Intel® и AMD. Корпус выполнен в черном цвете, имеет высоту 1.7" (43 mm), ширину 17.2" (437 mm) и глубину 23.5" (597 mm). Масса брутто составляет 40 lbs (18.14 kg), а транспортная упаковка имеет размеры 23.7" (602 mm) x 7.7" (196 mm) x 31.8" (808 mm).

Функциональные возможности CSE-LB16AC10-R860AW

Шасси поддерживает 10 фронтальных hot-swap отсеков формата 2.5" для SAS3/SATA накопителей, а также backplane на 10 портов с поддержкой SAS3, SATA3 и NVMe4. Для расширения предусмотрены 2 слота full-height и 2 слота AIOM. В комплект системного охлаждения входят 4 вентилятора 40x56 mm с управлением PWM и counter-rotation, при этом указана возможность установки еще 2 вентиляторов как опции.

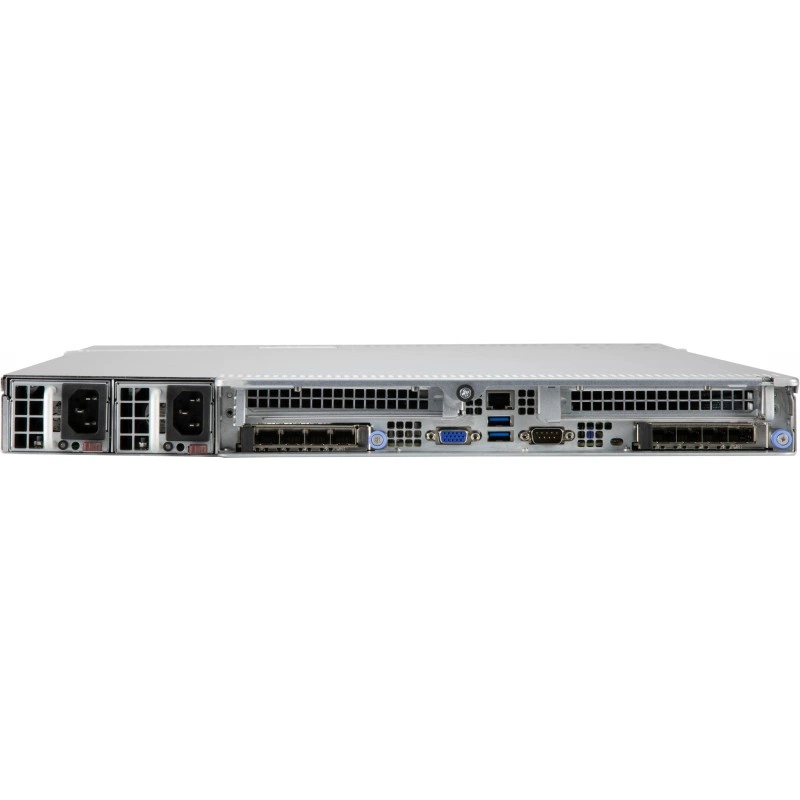

Питание реализовано через резервируемый блок питания 1U мощностью 800W/860W с эффективностью 94+%. Поддерживаются режимы 860 W при входе 200 - 240 Vac, 800 W при входе 100 - 127 Vac и 860 W при входе 200 - 240 Vdc. Частота входного переменного тока составляет 50-60 Hz. Выходной тип питания - backplanes (gold finger).

Технические особенности

Поддержка SAS3 12Gb/s и NVMe.
10 x 2.5" tool-less hot-swap bays для SAS3/SATA drive.
1U 10-slot SFF hybrid backplane с поддержкой 10x SAS3/SATA3/NVMe4 storage devices.
Резервируемый блок питания 800W/860W 1U с Platinum level efficiency 94+%.
2 x full-height expansion slots и 2 x AIOM expansion slots.
4 x 40x56mm counter-rotation PWM fan(s).
Front panel: кнопка Power On/Off, кнопка UID, LEDs состояния питания, HDD activity, 2 network activity LEDs и UID LED.
2 x USB 2.0 ports на передней панели.
Power Distributor: PDB-PT116-SL8824.
Поддержка Service Tag для системной информации.

Размеры и физические параметры

Высота: 1.7" (43 mm).
Ширина: 17.2" (437 mm).
Глубина: 23.5" (597 mm).
Цвет: Black.

Условия эксплуатации

Рабочая температура: 5°C - 35°C (41°F - 95°F).
Температура хранения: -40°C - 70°C (-40°F - 158°F).
Рабочая влажность: 8% - 90% non-condensing.
Влажность хранения: 5% - 95% non-condensing.

Комплектация и логистика

Указанная масса брутто: 40 lbs (18.14 kg).
Транспортная упаковка: 23.7" x 7.7" x 31.8".
Шасси поставляется как основа для сборки серверной системы; дополнительные компоненты выбираются в зависимости от конфигурации.

Применение

Шасси предназначено для сборки 1U серверов и серверных платформ в корпоративной инфраструктуре, облачных средах и задачах хранения данных, где требуется поддержка SAS3/SATA/NVMe накопителей, резервируемое питание и компактный форм-фактор. Решение подходит для конфигураций с материнскими платами Cloud-DC и AIOM-расширением.

Технические характеристики CSE-LB16AC10-R860AW

Идентификаторы

SKU: CSE-LB16AC10-R860AW
Артикул производителя: CSE-LB16AC10-R860AW

Бренд: Supermicro
Модель: CSE-LB16AC10-R860AW

Комплектация

Комплект поставки: Шасси как основа для сборки серверной системы

Мониторинг и индикация

Индикаторы передней панели: Power status, HDD activity, 2 Network Activity LEDs, UID LED

Кнопки передней панели: Power On/Off, UID

Назначение и классификация

Серия: Cloud-DC

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 10-Port 1U SFF Hybrid Backplane
Отсеки для накопителей: 10
Поддерживаемые накопители: SAS3 / SATA / NVMe4
Порты backplane: 10

Разъёмы питания backplane: 1x(2 x 4) + 2x(1 x 4) + 1x(2 x 2)
Тип отсеков: Hot-swap, tool-less
Формат отсеков: 2.5"

Охлаждение и вентиляция

Вентиляторы: 4 x 40 x 56 мм, counter-rotation, PWM

Опциональные вентиляторы: 2

Питание

+12V: Max: 71.6 А / Min: 0 А (200Vac - 240Vac), Max: 66.6 А / Min: 0 А (100Vac - 127Vac)
+5Vsb: Max: 4 А / Min: 0 А
Power Distributor: PDB-PT116-SL8824
Выходная мощность при 100 - 127 Vac: 800 Вт
Выходная мощность при 200 - 240 Vac: 860 Вт

Выходная мощность при 200 - 240 Vdc: 860 Вт
Выходной тип: Backplanes (gold finger)
Мощность БП: 800 Вт / 860 Вт
Частота входного AC: 50 - 60 Гц
Эффективность БП: 94+%

Подключение и интерфейсы

Порты передней панели: 2 x USB 2.0

Процессорная подсистема

Поддерживаемые процессоры: Single и Dual Intel и AMD processors

Размеры и физические параметры

Вес брутто: 40 lbs (18.14 кг)
Высота: 1.7" (43 мм)
Габариты упаковки: 23.7" x 7.7" x 31.8"

Глубина: 23.5" (597 мм)
Форм-фактор: 1U
Ширина: 17.2" (437 мм)

Слоты расширения и шины

Слоты расширения: 2 x full-height, 2 x AIOM

Совместимость

Совместимость с материнской платой: Материнские платы до 12.3" x 13.4"

Условия эксплуатации

Влажность хранения: 5% - 95% (non-condensing)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C (41°F - 95°F)
Температура хранения: -40 °C - 70 °C (-40°F - 158°F)

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Мирон Назаров09.02.2026

5/5

Корпус взяли под 1U сервер с десятью дисками, и по сборке он себя показал удобно. Отсеки спереди под 2.5 дюйма позволяют быстро менять накопители, а резервное питание добавило спокойствия при запуске стойки. После монтажа сервер собрали, проверили пару раз и оставили в работе.

Плюсы товара

Удобно менять диски спереди

0 0

Вопросы о товаре

Какие ограничения по накопителям и backplane важно проверить перед заказом конфигурации?

Шасси рассчитано на 10 hot-swap отсеков 2.5" и 10-port SFF hybrid backplane с поддержкой SAS3/SATA3/NVMe4, поэтому подбирайте диски под форм-фактор 2.5" и заявленные интерфейсы backplane.

Как влияет компоновка 2.5" tool-less hot-swap на обслуживание в стойке при регулярной замене дисков?

Слоты для дисков выполнены как tool-less hot-swap для 2.5" формата, а backplane поддерживает работу с SAS3/SATA/NVMe4. Это упрощает регулярные операции обслуживания без разборки крепежа.

Какой запас по охлаждению закладывать: есть ли опции по вентиляторам для плотных сценариев?

Штатно установлены 4 PWM-вентилятора 40x56 мм counter-rotation, при этом в описании указана возможность установки еще 2 вентиляторов как опции — это стоит учитывать при планировании плотной конфигурации.

Что учесть по питанию для разных режимов входного напряжения, чтобы не недополучить мощность на backplane?

Шасси поддерживает 860 Вт при 200–240Vac и 200–240Vdc, а при 100–127Vac указывается 800 Вт. При проектировании выбирайте режим входа и учитывайте, что от него зависит доступная мощность.

Какие элементы управления и индикации доступны спереди, чтобы быстро идентифицировать узел и понять состояние дисков/сети?

На передней панели есть кнопки Power On/Off и UID, а также LED-индикация Power status, HDD activity, 2 Network Activity LEDs и UID LED. Это помогает быстро локализовать проблему по дискам и сетевой активности.
