Слэйд MicroBlade Supermicro MBI-6219M-2N (СУПЕРМИКРО)

Основная информация о слэйде MicroBlade Supermicro

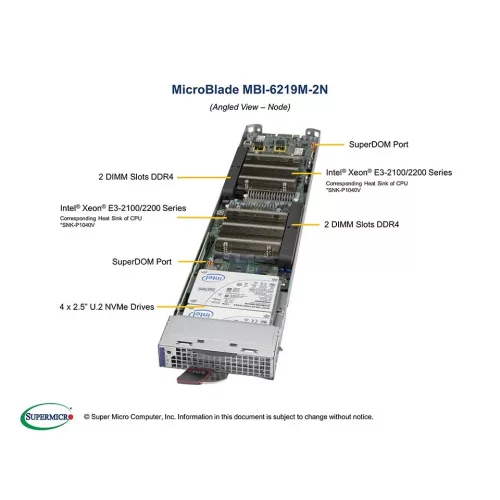

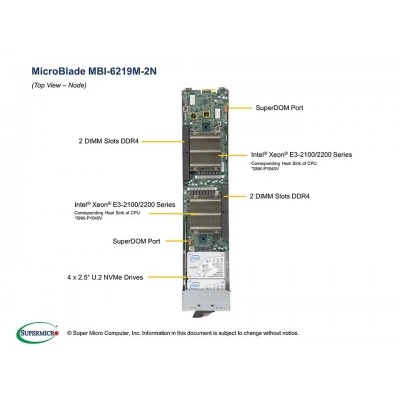

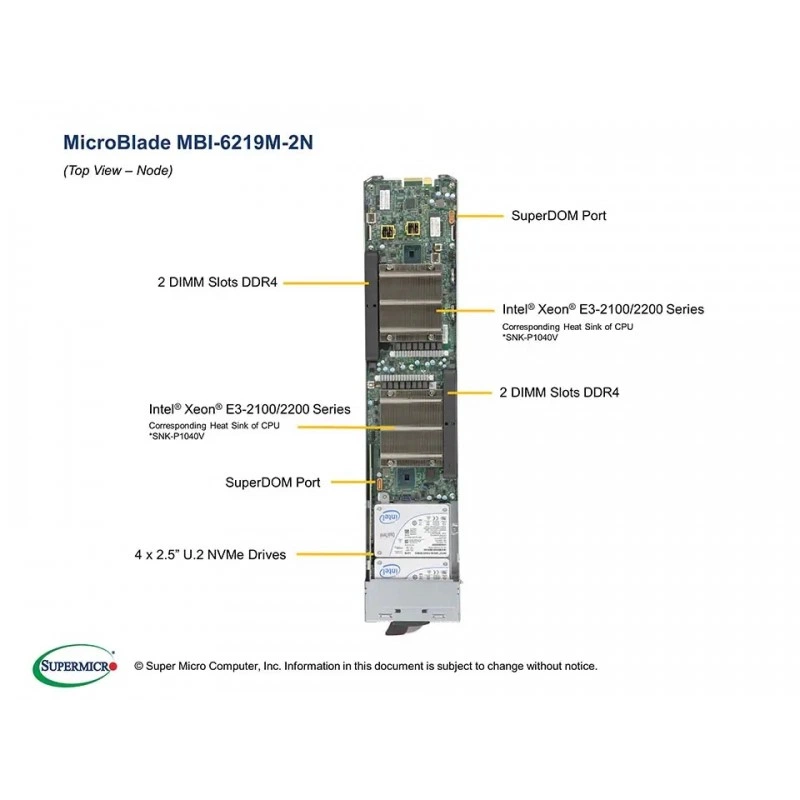

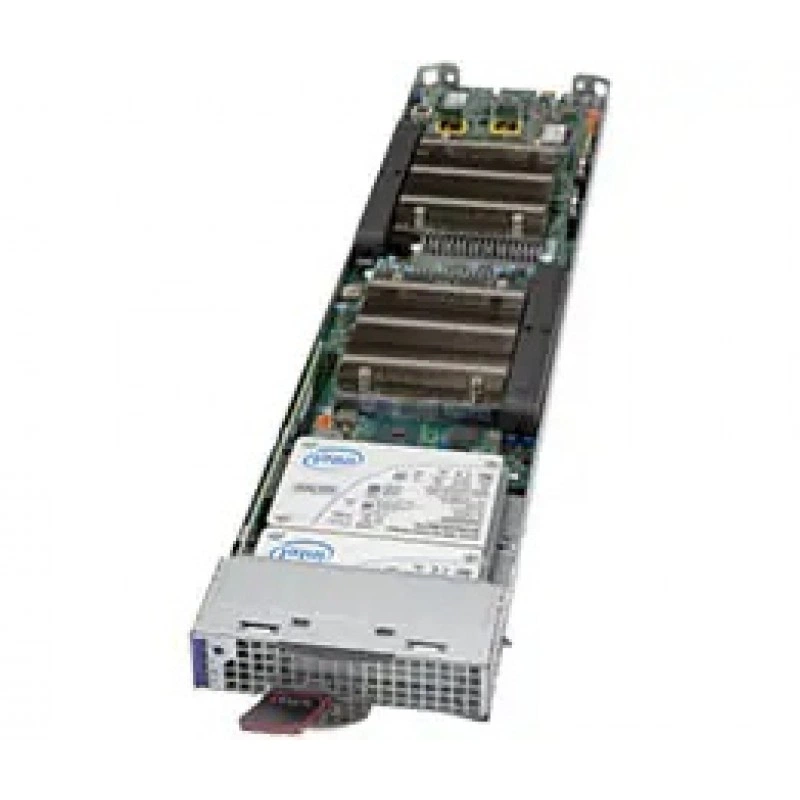

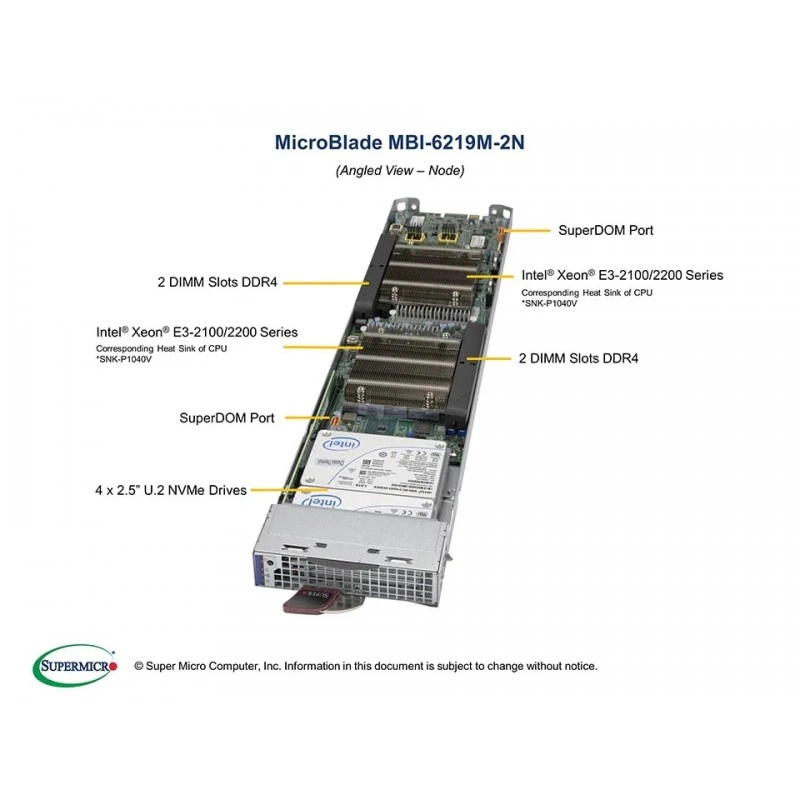

MBI-6219M-2N - это MicroBlade sled от Supermicro для многомодульных серверных конфигураций семейства MicroBlade. Изделие относится к платформе с интегрированной платой B2SC2-TF и используется как вычислительный модуль внутри шасси MicroBlade. Карточка продукта помечена как снятая с производства, поэтому для замены или подбора совместимого решения требуется учитывать актуальную доступность и возможные альтернативы. Конструкция ориентирована на плотное размещение узлов, удобное обслуживание с фронтальным доступом и использование в серверных инсталляциях, где важны компактность, энергоэффективность и масштабируемость.

Функциональные возможности MBI-6219M-2N

Модуль рассчитан на установку одного процессорного узла на сокете H4 (LGA 1151) с поддержкой процессоров Intel Xeon E-2100 и E-2200 series. Для вычислительной части заявлена поддержка TDP до 95 Вт и до 8 ядер. В составе узла предусмотрены 2 слота DDR4 DIMM, поддержка до 64 ГБ DDR4 ECC VLP UDIMM с частотой 2666 МГц, а также защита от ошибок с исправлением одиночных и обнаружением двойных битовых ошибок при использовании ECC-памяти. Для подсистемы хранения предусмотрены 2 отсека 2.5" U.2 NVMe (7 мм) или 1 накопитель 2.5" U.2 NVMe (15 мм), а также 1 SATA DOM. Сетевые возможности включают два порта 10GbE LAN на контроллере BCM57414, а управление реализовано через IPMI 2.0 с использованием Chassis Management Module. На плате применён чипсет Intel C246 и BIOS типа 128Mb Flash EEPROM с поддержкой PnP, APM 1.2 и SMBIOS 2.7.1.

Технические особенности

• Форм-фактор MicroBlade sled для плотных серверных конфигураций.
• Интегрированная плата B2SC2-TF.
• Поддержка Intel Xeon E-2100 / E-2200 series.
• Сокет H4 (LGA 1151).
• До 64 ГБ DDR4 ECC VLP UDIMM.
• 2666 МГц DDR4 ECC UDIMM.
• 2 слота DIMM.
• 2x 2.5" U.2 NVMe (7 мм) или 1x 2.5" U.2 NVMe (15 мм).
• 1x SATA DOM.
• 2x 10GbE LAN через BCM57414.
• IPMI v2.0 через CMM.
• Intel C246 chipset.
• BIOS: 128Mb Flash EEPROM.
• Поддержка PnP, APM 1.2, SMBIOS 2.7.1.
• Габариты: 1.2" x 4.94" x 23.2" (30.48 x 125.48 x 589.28 мм).
• Масса брутто: 3.3 lbs (1.5 кг).
• Цвет: Silver Grey.
• Индикаторы: Power LED, Fault LED, Network Activity LED, UID / KVM LED.
• Рабочая температура: 10 °C to 38 °C.
• Температура хранения: -40 °C to 70 °C.
• Рабочая влажность: 8% to 90% без конденсации.
• Влажность хранения: 5% to 95% без конденсации.
• EMC: FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE Directive 89/336/EEC.
• Опционально поддерживаются TPM 2.0 и TPM 1.2 модули вертикального исполнения.
• Опционально доступны лицензии OOB Management Package и DataCenter Management Package per node license.

Применение

MBI-6219M-2N применяется в составе серверных MicroBlade-инсталляций Supermicro, где требуется высокая плотность вычислений, фронтальное обслуживание узлов и компактное размещение оборудования в стойке. Решение подходит для модульных серверных платформ с упором на виртуализацию, корпоративные приложения, сетевые сервисы, задачи с управлением на уровне шасси и сценарии, где важна стандартизированная серверная инфраструктура. Благодаря поддержке NVMe-накопителей, двухпортовой 10GbE-сети и IPMI-подходу модуль может использоваться как часть управляемой серверной среды с централизованным обслуживанием и мониторингом.

Совместимость

• Совместим с MicroBlade Server System MBS-314E-6219M.
• Использует материнскую плату MBD-B2SC2-TF.
• Предусмотрены опциональные компоненты: SNK-P1040V, AOM-TPM-9670V, AOM-TPM-9671V, SATA DOM серии MEM-IDSAHT1 и MEM-IDSAHM3A.
• Поддерживаются тестируемые ресурсы: Memory, NVMe, BIOS, BMC, Manuals, Quick-Reference Guides.

Монтаж и эксплуатация

• Фронтальная загрузка узлов упрощает доступ и обслуживание.

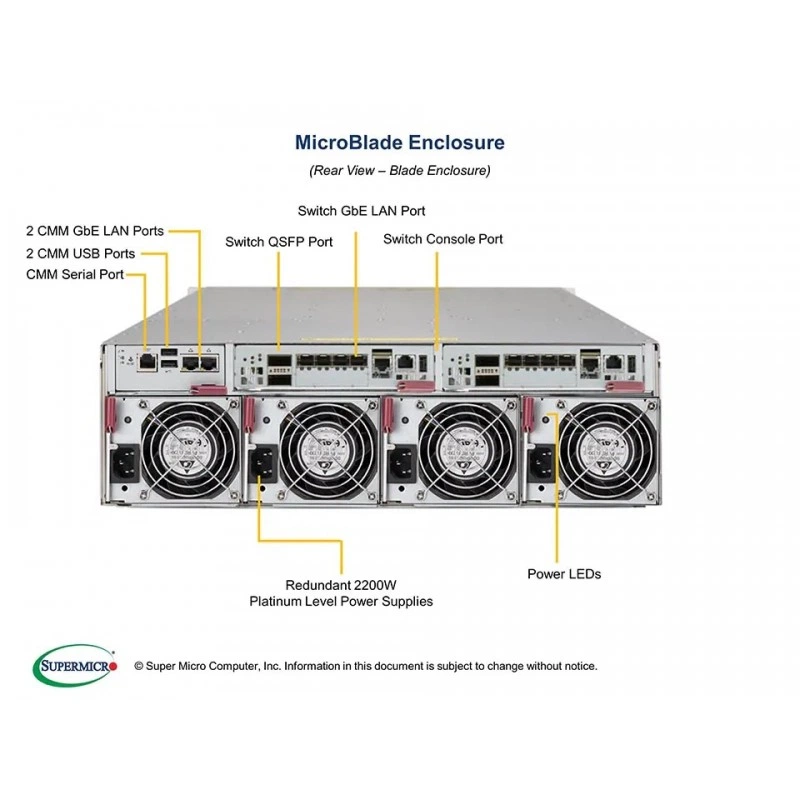

• Конфигурация рассчитана на работу в составе 6U 14-blade MicroBlade Series Servers.
• Для охлаждения может использоваться низкопрофильный пассивный радиатор SNK-P1040V.
• Возможна работа в режимах с резервированием питания N+1 или N+N.

Ограничения и условия использования

• SKU отмечен как Discontinued SKU (EOL).
• Для замены рекомендуется уточнять доступные альтернативы у продавца или производителя.
• Изображение может показывать конфигурацию с дополнительными опциями, поэтому стандартную комплектацию следует оценивать по parts list.

Комплектация

• MicroBlade Sled MBI-6219M-2N.
• Плата MBD-B2SC2-TF-P.
• Салазки и узлы шасси Micro Blade Module Chassis.
• Add-on Card AOM-BPNIO-MSN-P.

Логистические данные

• Габариты: 30.48 x 125.48 x 589.28 мм.
• Масса брутто: 1.5 кг.
• Цвет исполнения: Silver Grey.
