Платформа blade Supermicro SBI-6119R-C3N (СУПЕРМИКРО)

Основная информация о blade-платформе Supermicro

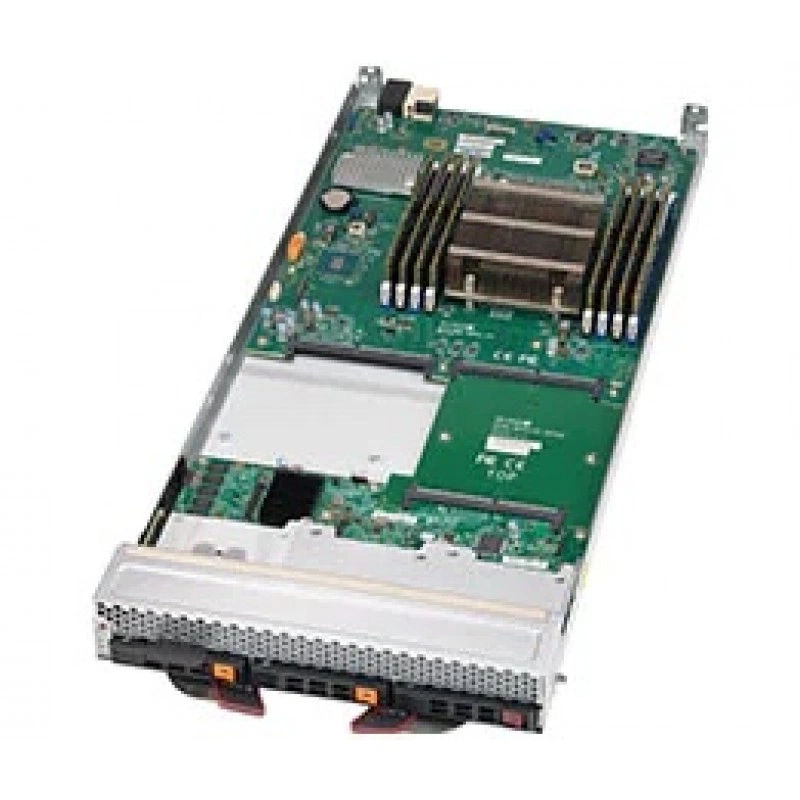

SuperBlade SBI-6119R-C3N - это односокетная blade-платформа Supermicro для размещения в шасси SuperBlade. Модель относится к линейке Single-Socket Blade и построена на интегрированной плате Super B11SRE-CPU-TF. Изделие позиционируется как EOL, то есть снято с производства, поэтому при выборе замены или совместимой конфигурации требуется учитывать ограничение по доступности и ориентироваться на рекомендованные альтернативы.

Платформа рассчитана на серверные задачи, где важны плотность размещения, управление на уровне шасси и поддержка накопителей с горячей заменой. Конфигурация включает процессорную подсистему на базе сокета LGA 2066, поддержку Intel Xeon Processor W Family, чипсет Intel C422, двухпортовую 10G-сеть и средства удаленного администрирования через IPMI 2.0, KVM over IP и Virtual Media over LAN.

Функциональные возможности SBI-6119R-C3N

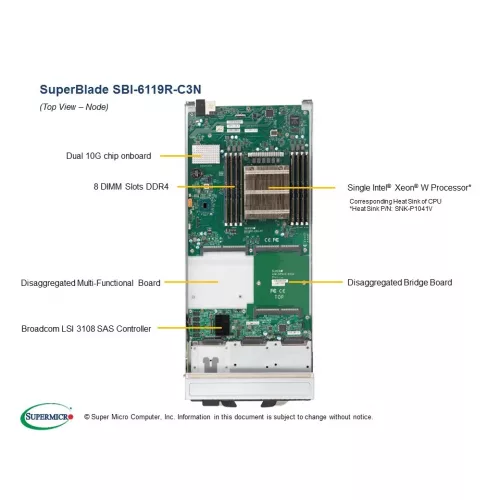

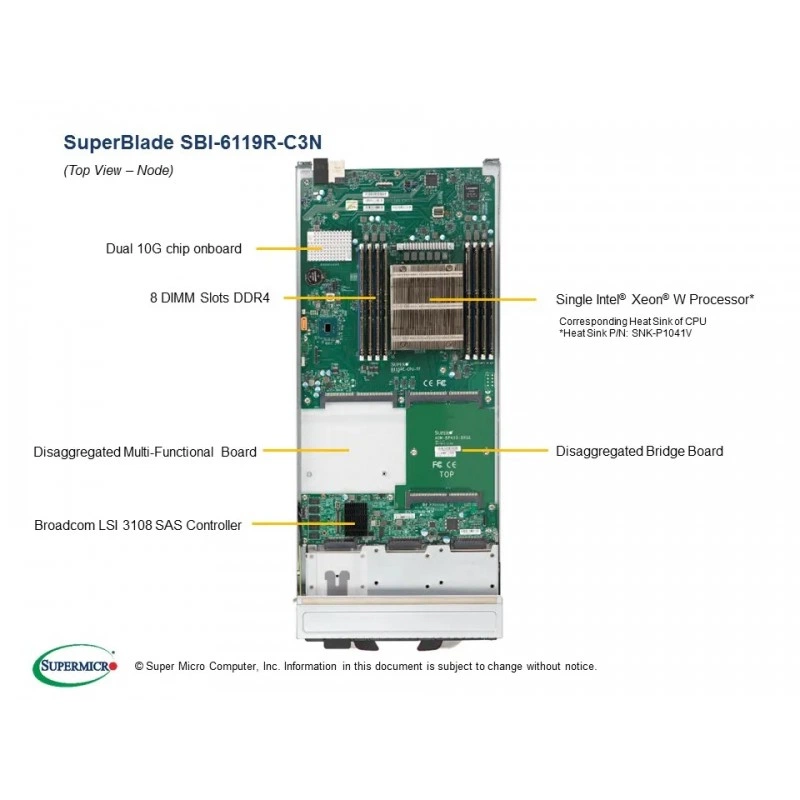

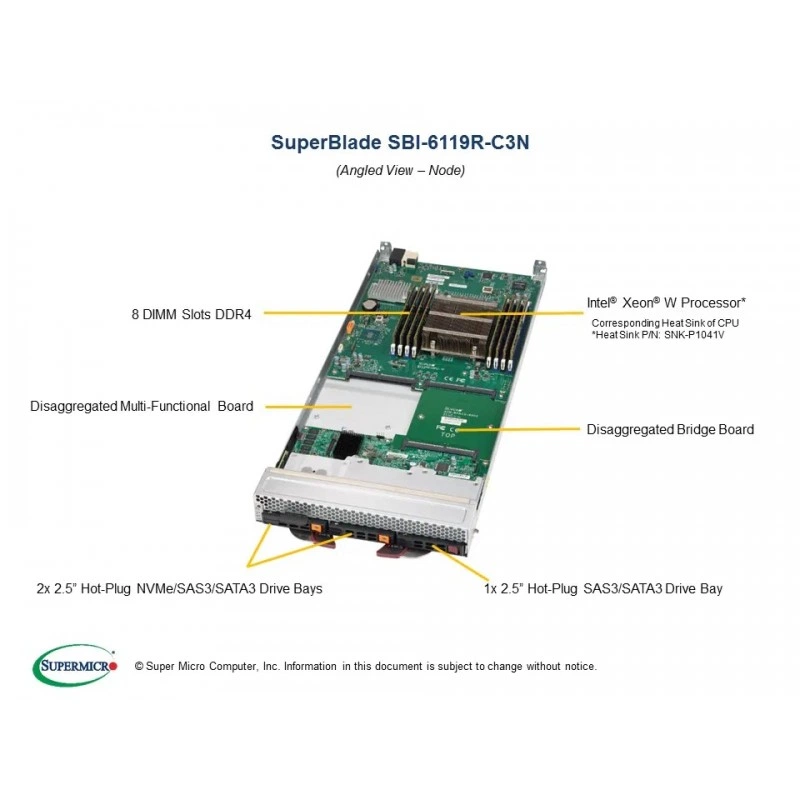

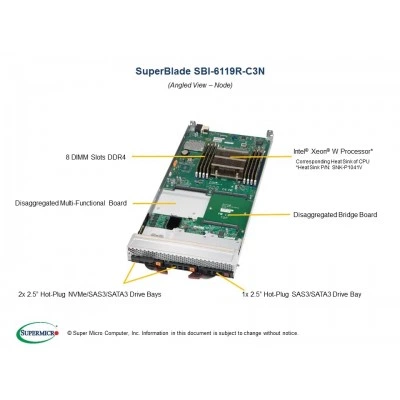

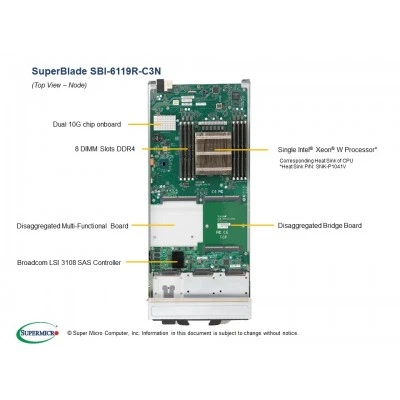

Платформа SBI-6119R-C3N рассчитана на использование в составе SuperBlade-шасси и обеспечивает размещение вычислительного узла в компактном blade-формате. Поддерживаются функции серверного хранения, сетевого подключения, удаленного управления и аппаратного RAID. В конструкции предусмотрены 8 слотов DIMM, поддержка RDIMM и LRDIMM, а также работа с DDR4 ECC на частотах 2666 и 2400 МГц. Для хранения данных реализованы варианты с 2 hot-plug 2.5" NVMe и 1 hot-plug SAS3/SATA3 либо 3 SAS3/SATA3.

• Односокетная серверная blade-платформа с интегрированной платой Super B11SRE-CPU-TF.
• Поддержка Intel Xeon Processor W Family в сокете LGA 2066.
• Чипсет Intel C422.
• Аппаратная подсистема RAID на базе Broadcom 3108 SAS3 контроллера.
• Два встроенных 10G LAN-порта на базе Intel X722.

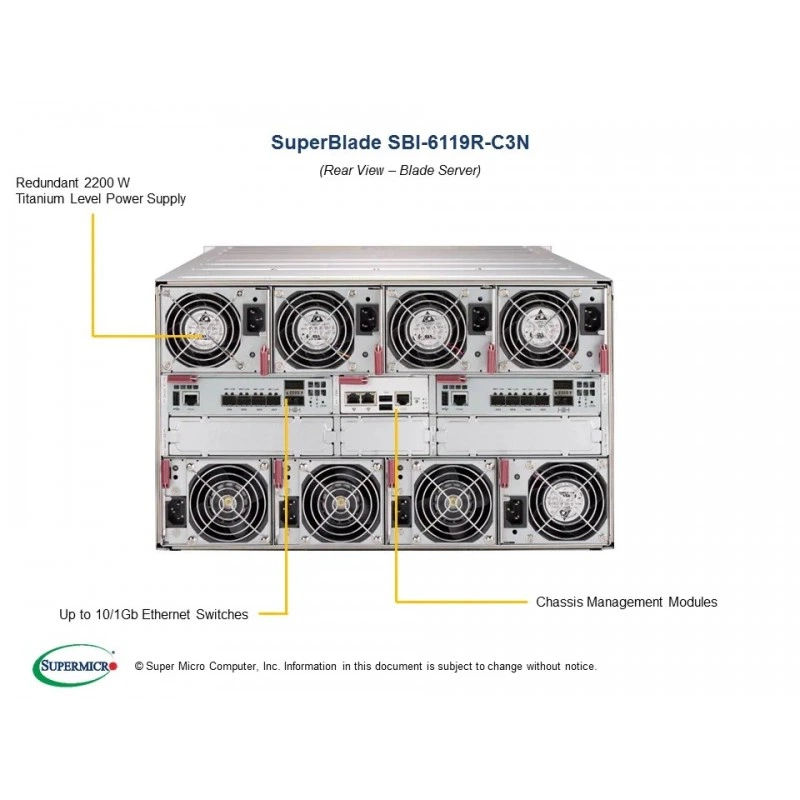

• Поддержка IPMI 2.0 через Chassis Management Module.
• KVM over IP и Virtual Media over LAN.
• Графика через Aspeed AST2500 BMC.
• Поддержка TPM Header.
• Возможность установки NVMe, SAS3 и SATA3 накопителей в поддерживаемых конфигурациях.

Технические особенности

Платформа использует 128Mb SPI Flash EEPROM с AMI BIOS. Из BIOS-функций подтверждены Plug and Play, PCI 2.2, ACPI до версии 3.0 и поддержка USB Keyboard. Память представлена 8 DIMM-слотами с поддержкой до 512 ГБ LRDIMM или 256 ГБ RDIMM. Поддерживается ECC DDR4 2666/2400 МГц.

• CPU: Single Socket LGA 2066.
• Поддерживаемая линейка процессоров: Intel Xeon Processor W Family.
• Чипсет: Intel C422 chipset.
• Память: 8 DIMM slots.
• Максимальный объем памяти: 512 ГБ LRDIMM / 256 ГБ RDIMM.
• Тип памяти: ECC DDR4 RDIMM/LRDIMM 2666/2400 МГц.
• SATA: SATA3 (6Gbps) via Intel C422, RAID 0/1/5/10.
• SAS: Broadcom 3108 SAS3 (12Gbps), HW RAID 0/1/5, cache 2 GB.
• Сеть: Dual 10G LAN with Intel X722.
• BIOS: 128Mb SPI Flash EEPROM with AMI BIOS.
• Корпус и габариты: height 9.75", width 1.75", depth 23.5".
• Вес: 10.5 lbs (4.76 kg).
• Цвет: Black.
• Передняя панель: Power On/Off button, Power LED, UID / KVM LED, Network Activity LED, Fault LED.
• RoHS Compliant.
• Рабочая температура: 10°C ~ 35°C.
• Температура хранения: -40°C to 60°C.
• Рабочая влажность: 8% to 90% non-condensing.
• Влажность хранения: 5% to 95% non-condensing.

Применение

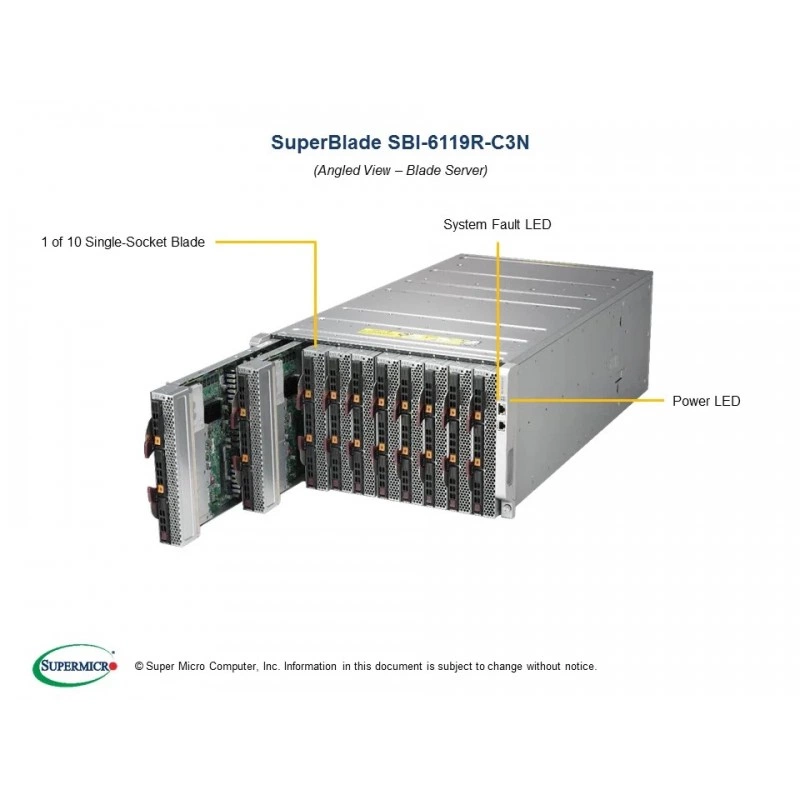

Платформа применяется в blade-системах SuperBlade для серверных инсталляций, где требуется высокая плотность вычислительных узлов, управляемость на уровне шасси, поддержка NVMe/SAS/SATA-накопителей и удаленное администрирование. Решение подходит для инфраструктур виртуализации, корпоративных вычислений, хранилищ, сервисных узлов и других серверных сценариев, где важны компактность и стандартизированная интеграция в blade-шасси.

Совместимость

Платформа совместима с шасси SuperBlade и использует интегрированную плату Super B11SRE-CPU-TF. В составе подтверждены совместимые или поставляемые элементы: MCP-680-61002-0N, AOM-BPNIO-SCE-P, AOM-BPNIO-BRGE-P, MCP-310-61004-0N, MCP-220-00145-0B, MCP-220-00079-0B, SNK-P1041V, а также опциональные TPM-модули AOM-TPM-9670V и AOM-TPM-9671V. Для хранения также указаны варианты SuperDOM и программные опции SFT-OOB-LIC и SFT-DCMS-Single.

Монтаж и эксплуатация

Изделие предназначено для установки в соответствующее SuperBlade-шасси и эксплуатации в серверной среде. В конструкции предусмотрены hot-plug накопители, front-panel кнопка включения и светодиодная индикация состояния. Для корректной работы нужно учитывать требования по температуре и влажности, а также то, что изображение на странице может показывать вариант с установленными опциональными частями, поэтому стандартную комплектацию следует сверять по parts list.

Ограничения и условия использования

Модель помечена как Discontinued SKU (EOL). Это означает, что товар относится к снятым с производства решениям и может быть недоступен в отдельных регионах. В описании также указано, что изображение может отображать конфигурацию с дополнительными компонентами, поэтому комплект поставки следует трактовать только по подтвержденному списку деталей. Платформа рассчитана на размещение в blade-шасси и не является самостоятельным настольным сервером.

Комплектация

Подтвержденный список поставки включает материнскую плату Super B11SRE-CPU-TF, chassis-компонент 6U 10 SuperBlade UP Blade chassis, I/O module для uBlade или 6U Super Blade, bridge board, air shroud, два 2.5" NVMe tray, один 2.5" HDD tray, а также CPU heatsink/retention. В опциональных позициях указаны TPM security module, SuperDOM, AOC для VROC и программные лицензии управления.

Логистические данные

Размеры изделия составляют 9.75" по высоте, 1.75" по ширине и 23.5" по глубине. Вес указан как 10.5 lbs, или 4.76 kg. Цвет корпуса - Black.

Упаковка и маркировка

В части маркировки подтверждено, что SKU SBI-6119R-C3N относится к discontinued SKU (EOL). Внутренние формы и ресурсы для драйверов, BIOS, BMC, manuals, tested memory, tested HDD, tested NVMe, OS certification matrix и quick-reference guide связаны с этим идентификатором и предназначены для поддержки изделия в эксплуатации.
