Платформа MicroBlade Supermicro MBI-6119G-T4 (СУПЕРМИКРО)

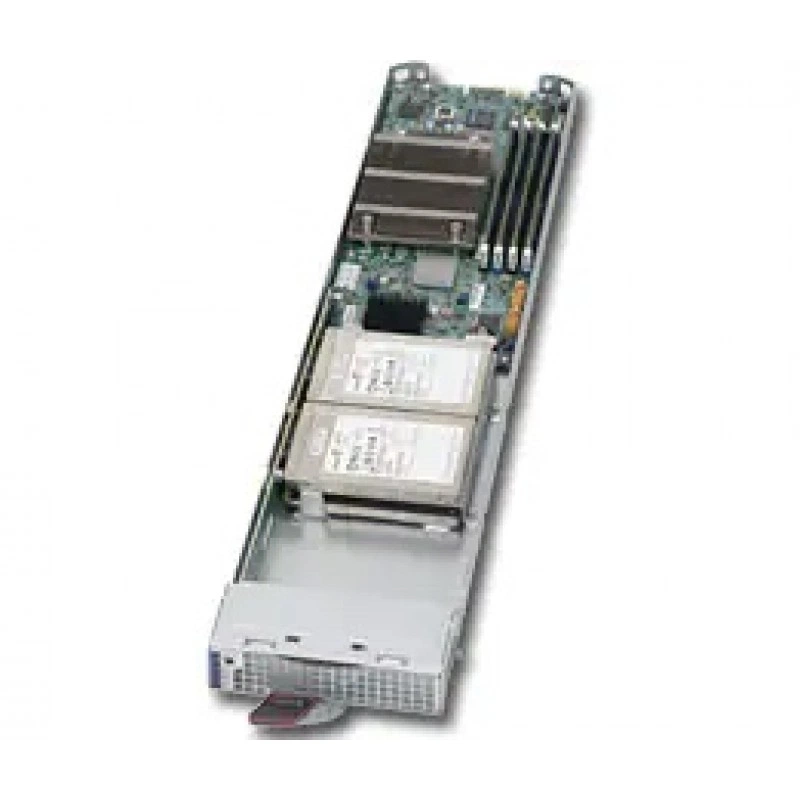

Основная информация о платформе MicroBlade Supermicro

MBI-6119G-T4 - это модуль MicroBlade от Supermicro, предназначенный для использования в составе blade-архитектуры с высокой плотностью размещения вычислительных узлов. Устройство относится к снятым с производства позициям, поэтому в карточке указано, что SKU является discontinued, а для замены следует обращаться к продажам. Конфигурация построена на интегрированной плате B2SS1-F и ориентирована на компактное размещение вычислительных ресурсов в шасси MicroBlade.

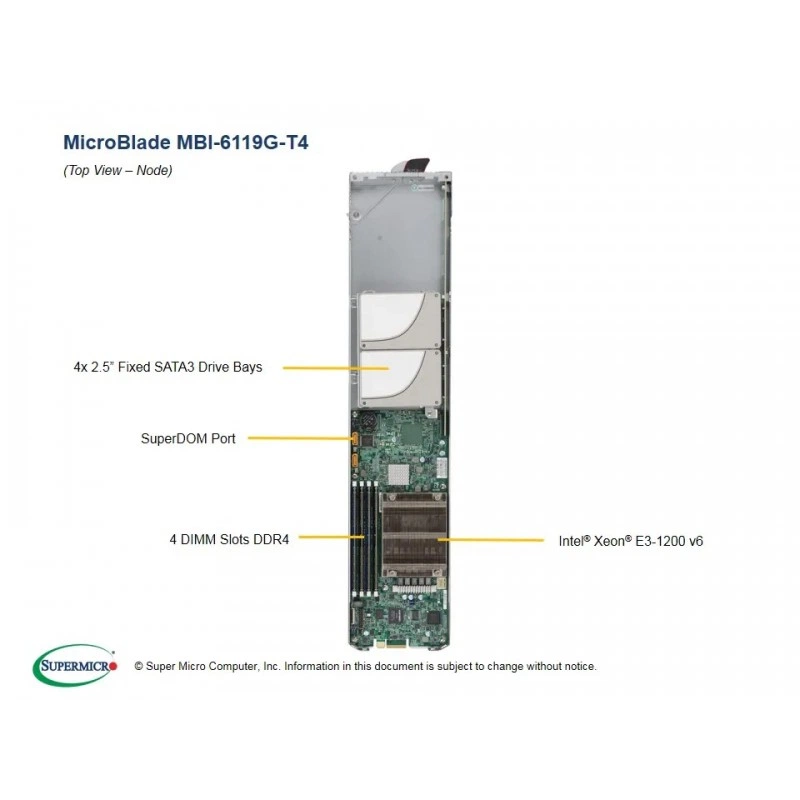

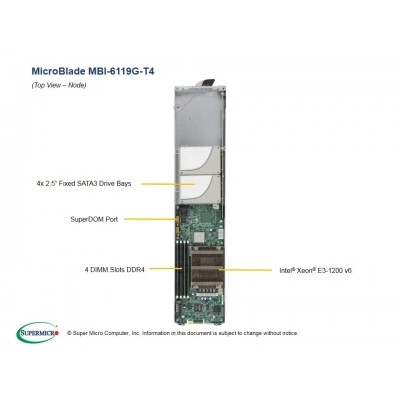

Функциональные возможности MBI-6119G-T4

Модуль поддерживает один процессорный сокет Socket H4 (LGA 1151) и рассчитан на семейство Intel Xeon E3-1200 v6/v5. Поддерживается до 64 ГБ памяти DDR4 ECC VLP UDIMM в четырех слотах DIMM, а также хранилище SATA3 6 Гбит/с. Для управления предусмотрена поддержка IPMI 2.0 через Chassis Management Module (CMM), а на фронтальной панели реализованы индикаторы Power LED, Fault LED, Network Activity LED и UID / KVM LED.

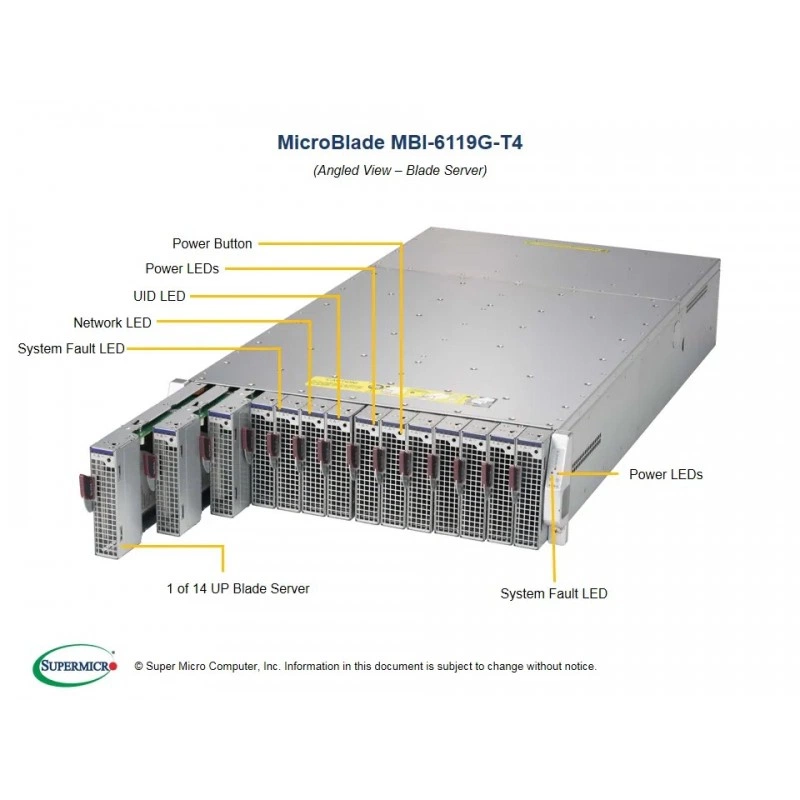

Из ключевых особенностей можно выделить высокую плотность компоновки: 196 UP nodes на стойку 42U и 28/14 UP nodes в форматах 6U/3U. Для сетевого подключения заявлены двойные порты 1GbE LAN, а также redundant 1GbE SDN switches с uplink 40Gbps/10Gbps. BIOS построен на 128Mb SPI Flash EEPROM с AMI BIOS и поддерживает функции Plug and Play, APM 1.2 и SMBIOS 2.7.1.

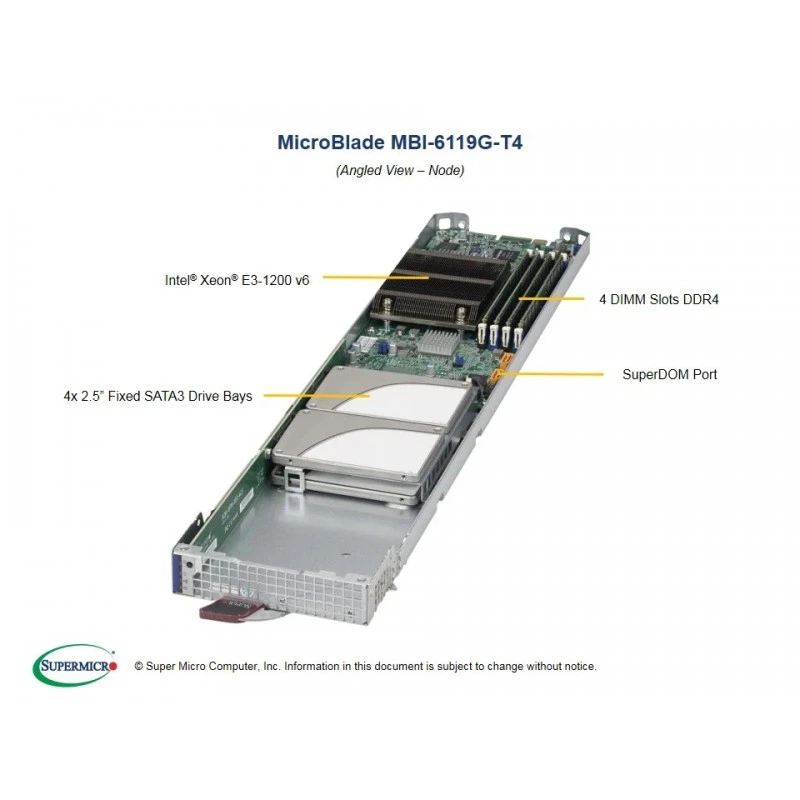

Технические особенности

• Процессор: один сокет H4 (LGA 1151).
• Совместимые CPU: Intel Xeon E3-1200 v6/v5.
• TDP процессора: до 80 Вт.
• Память: 4 слота DDR4 DIMM.
• Максимальный объем памяти: до 64 ГБ DDR4 ECC VLP UDIMM.
• Частота памяти: 2400 МГц.
• Напряжение памяти: 1,2 В.
• Контроль ошибок памяти: исправление одиночных битовых ошибок и обнаружение двойных битовых ошибок при использовании ECC.
• Чипсет: Intel C236.
• SATA: SATA3 6 Гбит/с через чипсет.
• Сетевые контроллеры: дублированные 1GbE SDN switches с uplink 40Gbps/10Gbps.
• LAN: 2 порта 1GbE.
• IPMI: версия 2.0 через CMM.
• BIOS: 128Mb SPI Flash EEPROM с AMI BIOS.
• BIOS-функции: Plug and Play, APM 1.2, SMBIOS 2.7.1.
• Габариты: 1,2" x 4,94" x 23,2".
• Габариты в метрической системе: 30,48 x 125,48 x 589,28 мм.
• Цвет: Silver Grey.
• Передняя панель: Power LED, Fault LED, Network Activity LED, UID / KVM LED.
• Внутренние диски: 2 x 2,5" SATA3 HDD или 4 x 2,5" SATA3 SSD на blade.
• Рабочая температура: от 10 °C до 38 °C.
• Температура хранения: от -40 °C до 70 °C.
• Рабочая влажность: 8 % to 90 % без конденсации.
• Влажность хранения: 5 % to 95 % без конденсации.
• EMC для США/Канады: FCC Emissions Verification.
• EMC для Европы: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.

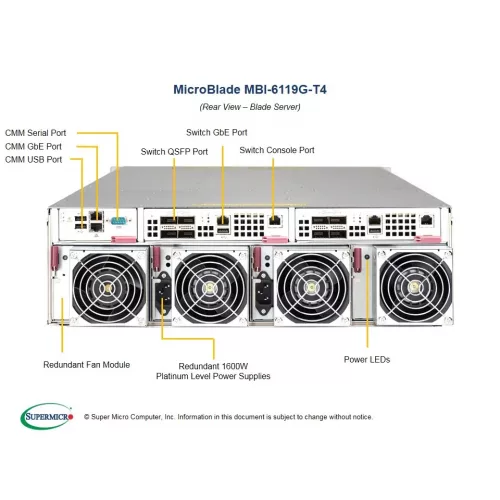

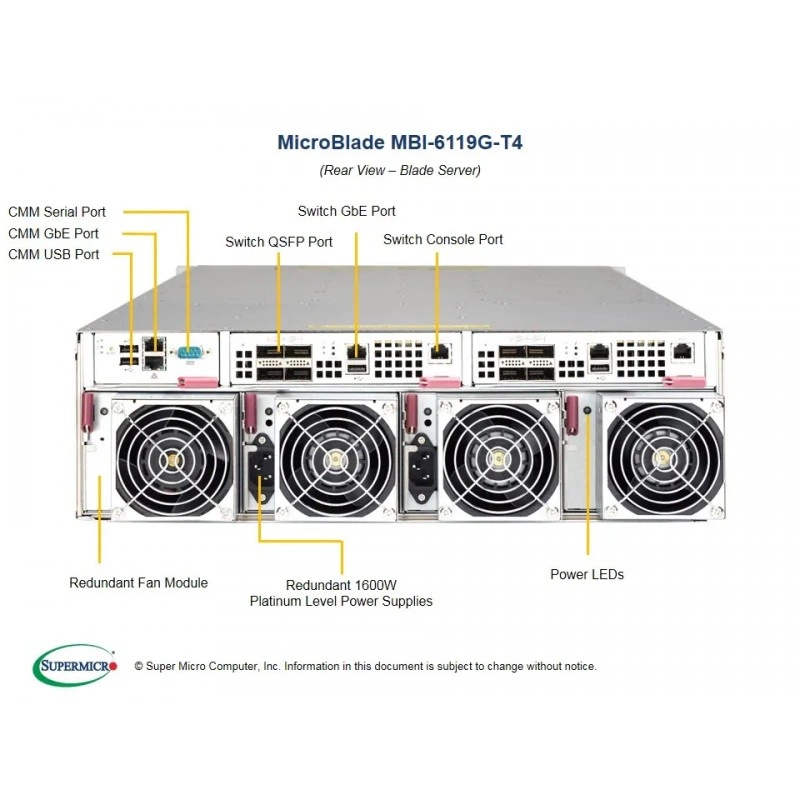

Применение

Модуль применяется в составе серверной инфраструктуры Supermicro MicroBlade, где важны высокая плотность размещения, компактность, централизованное управление и поддержка blade-конфигураций. Решение подходит для вычислительных узлов в стойках, где требуется масштабируемая архитектура с общим шасси, сетевой коммутацией и удаленным администрированием через IPMI.

Совместимость

• Платформа MicroBlade.
• Интегрированная плата B2SS1-F.
• Процессоры Intel Xeon E3-1200 v6/v5.
• Память DDR4 ECC VLP UDIMM.
• Шасси и компоненты MicroBlade по списку совместимых частей.

Комплектация

• Плата MBD-B2SS1-F-P - 1 шт.
• MicroBlade Sled MCP-650-31401-0N - 1 шт.
• Компоненты корпуса MicroBlade Module Chassis: MCP-620-31401-0N, MCP-620-31409-0N, MCP-620-31410-0N, MCP-640-31407-0N.
• Air Shroud MCP-310-31404-0N - 1 шт.
• Add-on Card AOM-BPN-MS14CS-P - 1 шт.

Монтаж и эксплуатация

Изображение на странице может показывать вариант конфигурации с опциональными элементами, поэтому для стандартной поставки следует ориентироваться на parts list. Для охлаждения в опциональных позициях указан пассивный радиатор SNK-P0047PSR, предназначенный для Micro Blade UP. В качестве дополнительных опций также приведены SATA DOM-модули разных емкостей и лицензии на ПО для удаленного управления и централизованного администрирования.
