Платформа MicroBlade MBI-6128R-T2X SUPERMICRO (СУПЕРМИКРО)

Основная информация о платформе MicroBlade SUPERMICRO

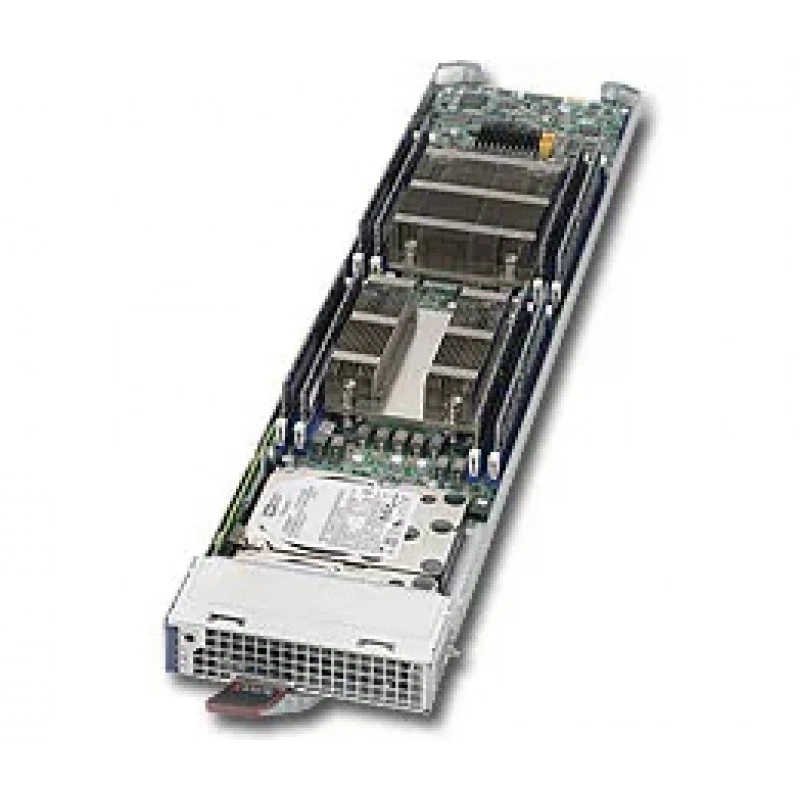

Модуль MicroBlade MBI-6128R-T2X от Supermicro представляет собой серверную платформу семейства MicroBlade с интегрированной платой B1DRI. В карточке изделия указан статус снятия с производства: Discontinued SKU (EOL), поэтому для замены рекомендуется обращаться к отделу продаж за альтернативными вариантами. Платформа ориентирована на плотные blade-развертывания и использование в стойках высокой плотности.

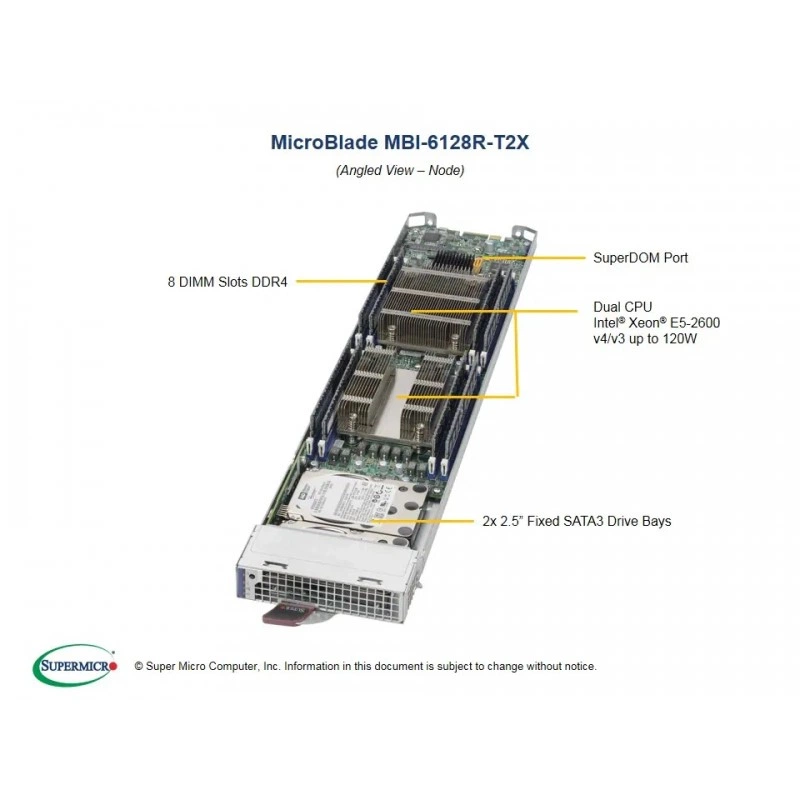

Конфигурация включает два узла/салазки типа M628 MicroBlade DP Sled в составе решения, поддержку двухпроцессорной архитектуры Intel Xeon E5-2600 v3/v4 и подсистему памяти DDR4. Отдельно отмечены встроенные средства администрирования, сетевые подключения 10GbE, а также набор служебных ресурсов: BIOS, BMC, руководства, тестирование памяти и накопителей, матрица сертификации ОС и совместимость ОС.

Функциональные возможности MBI-6128R-T2X

Платформа рассчитана на построение плотных вычислительных узлов MicroBlade с высокой концентрацией ресурсов в стойке. Для 42U rack указаны ориентиры по плотности размещения: до 196 Xeon DP nodes и 7056 cores на стойку, а также сокращение кабельной разводки до 95%.

• Поддержка процессоров Intel Xeon E5-2600 v3/v4.
• Двухсокетная архитектура на базе разъёма LGA 2011 R3.
• До 18 ядер и до 45 МБ кеша на процессор.
• Шина QPI до 9.6 GT/s.

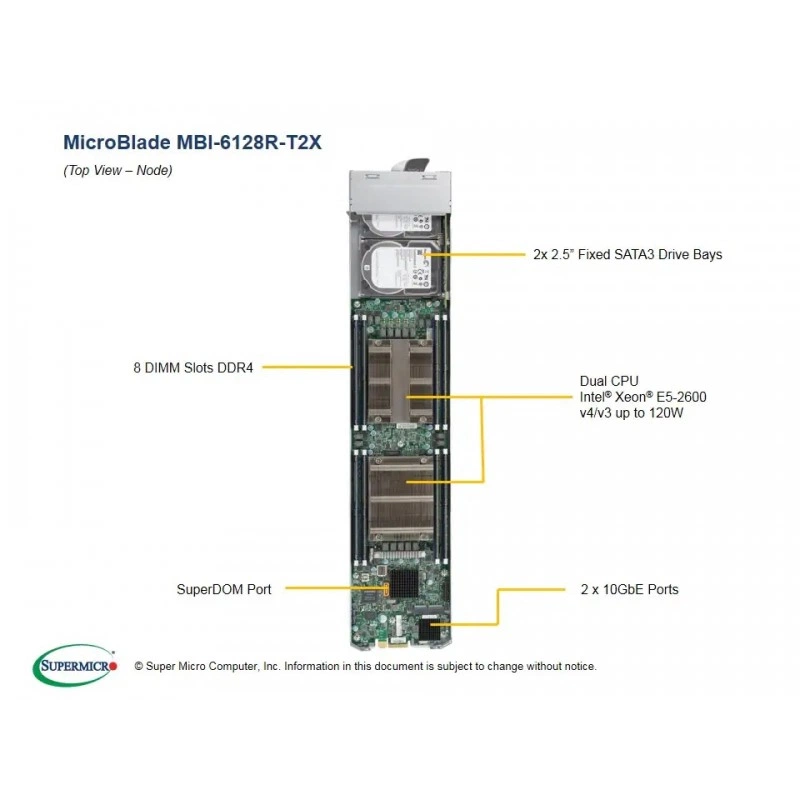

• До 8 слотов DDR4 DIMM и до 256 ГБ VLP ECC RDIMM.
• Два внутренних накопителя 2.5" SATA3 6Gb/s на узел и один SATA DOM.
• Два сетевых порта 10GbE через AOC-XEH-I2M.
• Поддержка AMI BIOS с UEFI, ACPI 5.0, DMI 2.3, SMBIOS 2.7.1 и Plug and Play.

Технические особенности

Платформа использует чипсет Intel C612 Express. Для процессорной части указана совместимость с CPU семейства Intel Xeon E5-2600 v4/v3 при максимальном TDP до 120 Вт, при этом для CPU от 105 Вт и выше требуется блок питания 2000 Вт. В системных примечаниях указано, что для работы с отдельными процессорами требуется BIOS версии 2.0 или выше.

• Память: DDR4 ECC SDRAM 72-bit, частоты 2400/2133/1866/1600 MHz.
• Тип модулей: VLP RDIMM, поддерживаемые ёмкости 32 ГБ, 16 ГБ, 8 ГБ и 4 ГБ.
• Питание памяти: 1.2 В.
• Обнаружение ошибок: исправление одиночных битовых ошибок.
• SATA: SATA3 6Gbps, RAID 0 и RAID 1.
• DOM: 1 слот SuperDOM (Disk on Module) на борту.

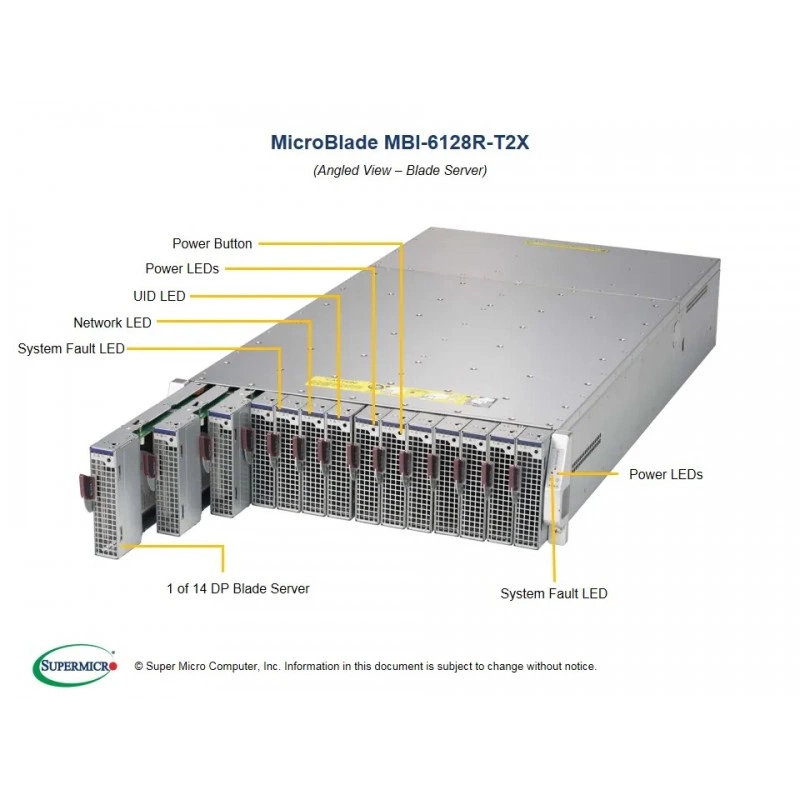

• Индикация на фронтальной панели: Power LED, UID / KVM LED, Network Activity LED, Fault LED.
• Габариты: высота 1.2" (30.48 мм), ширина 4.94" (125.48 мм), глубина 23.2" (589.28 мм).
• Масса: брутто 5.7 lbs (2.59 кг), нетто 3.4 lbs (1.54 кг).
• Цвет исполнения: Silver Grey.

Применение

Платформа предназначена для построения серверных blade-узлов в высокоплотных корпоративных и дата-центровых инсталляциях. Решение подходит для развёртывания вычислительных стоек, где важны компактность, высокая плотность узлов, уменьшение количества кабелей, централизованное управление и поддержка проверенных комплектующих.

Дополнительно платформа может использоваться в сценариях, где требуется стандартизированная серверная база с поддержкой сертификации ОС, тестируемой памяти и накопителей, а также с доступом к документации и сервисным ресурсам Supermicro. Для интеграции доступны руководство, драйверы и утилиты, BIOS/BMC-материалы, тестированная память, тестированные HDD, матрица сертификации ОС и сведения о совместимости ОС.

Совместимость

• Процессоры Intel Xeon E5-2600 v3/v4.
• Сокет Dual Socket R3 (LGA 2011).
• Память DDR4 ECC RDIMM.
• Накопители 2.5" SATA3 HDD/SSD.
• DOM-накопители SATA DOM.
• OS Certification Matrix для MBI-6128R-T2X.
• OS Compatibility для MicroBlade C612.

Монтаж и эксплуатация

В комплекте и в списках опций указаны узлы и аксессуары для установки и работы платформы: основная сборка MicroBlade, системная плата, add-on card, add-on module, а также опционные радиаторы для фронтальных и задних CPU и поддерживаемые SATA DOM-модули. Это указывает на модульный характер изделия и возможность сборки узла под конкретную конфигурацию.

Для эксплуатации заданы рабочие условия: температура от 10 до 35 °C, относительная влажность от 8% до 90% без конденсации. Для хранения и внерабочего режима указаны температура от -40 до 70 °C и относительная влажность от 5% до 95% без конденсации.

Ограничения и условия использования

• SKU отмечен как Discontinued SKU (EOL).

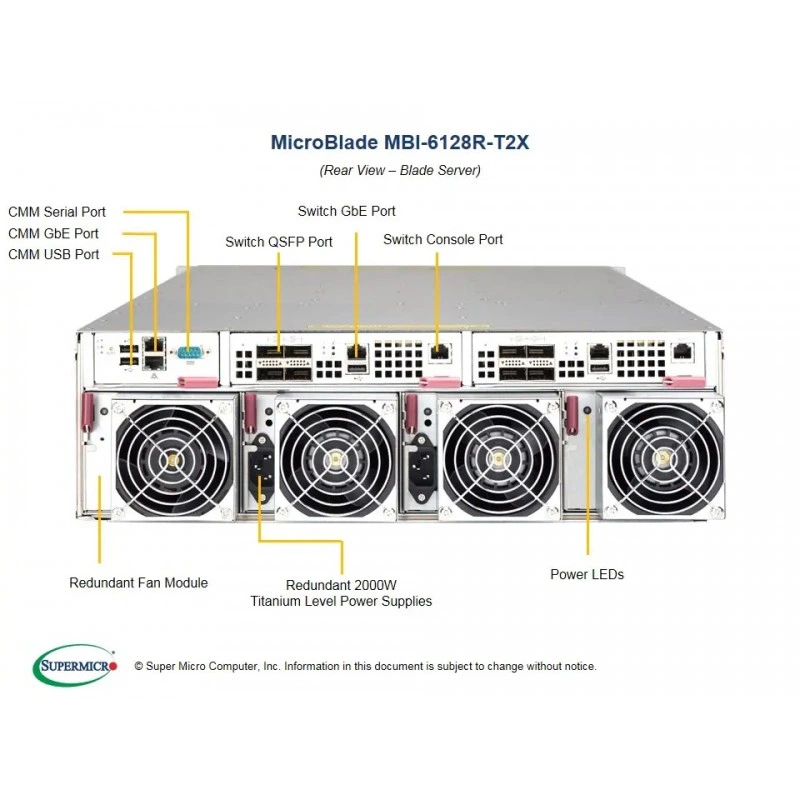

• Для CPU с TDP 105 Вт и выше требуется PSU 2000 Вт.
• Для части процессоров необходим BIOS версии 2.0 или выше.
• Изображение может показывать конфигурацию с опциональными компонентами, поэтому стандартный состав следует сверять с parts list.

Комплектация

• MicroBlade MBI-6128R-T2X.
• Motherboard: MBD-B1DRI, 1 шт.
• MicroBlade Sled: MCP-680-31402-0N, 1 шт.
• Add-on Card: AOC-XEH-I2M-O-P, 1 шт.
• Add-on Module: AOM-BPN-MS28D-O-P, 1 шт.

Логистические данные

• Габариты: 1.2" x 4.94" x 23.2".
• Вес брутто: 2.59 кг.
• Вес нетто: 1.54 кг.

Упаковка и маркировка

• Основной идентификатор маркировки: MBI-6128R-T2X.
• Дополнительная техническая маркировка платы: B1DRI.
• Семейство: MicroBlade.

Эксплуатационные параметры

• Рабочая температура: 10...35 °C.
• Температура хранения/нерабочего режима: -40...70 °C.
• Рабочая влажность: 8%...90% без конденсации.
• Нерабочая влажность: 5%...95% без конденсации.

Документация и материалы

• Drivers & Utilities.
• BIOS / BMC.
• Manuals.
• Tested Memory.
• Tested HDD.
• OS Certification Matrix.
• OS Compatibility.
• Download Driver CD.
