Модуль MicroBlade Supermicro MBI-6219G-T7LX (СУПЕРМИКРО)

Основная информация о модуле MicroBlade Supermicro

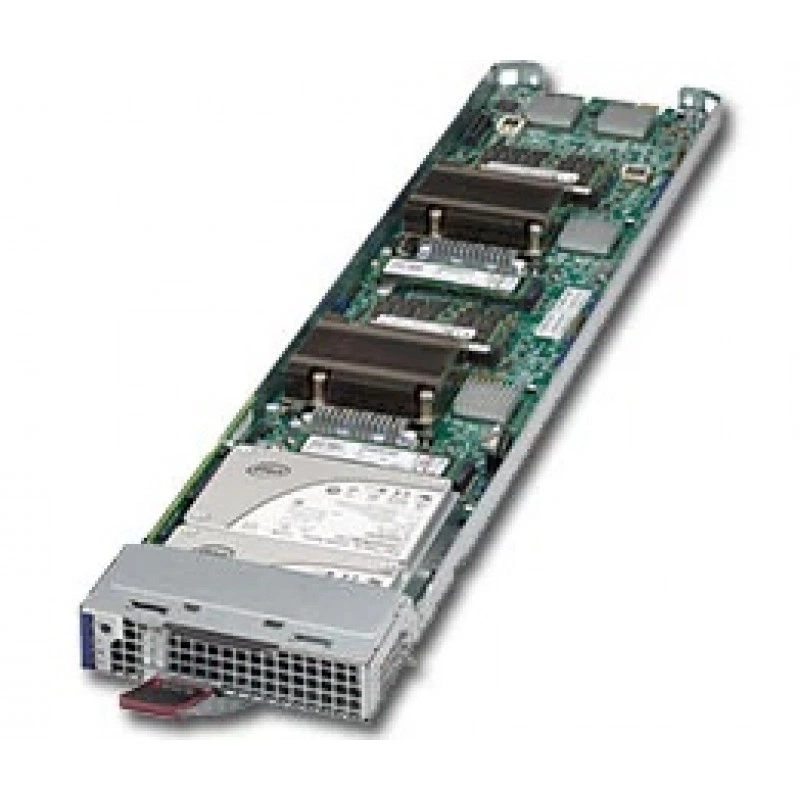

MBI-6219G-T7LX - это модуль платформы MicroBlade Supermicro, рассчитанный на размещение двух независимых узлов в одном модуле. Решение относится к blade-архитектуре и предназначено для плотной установки в шасси MicroBlade, где важны высокая компоновочная плотность, энергоэффективность и удобство централизованного обслуживания. В составе модуля используется интегрированная плата B2SS2-MTF, а также конструкция, ориентированная на серверные задачи с поддержкой фирменной системы управления и проверенных комплектующих.

Функциональные возможности MBI-6219G-T7LX

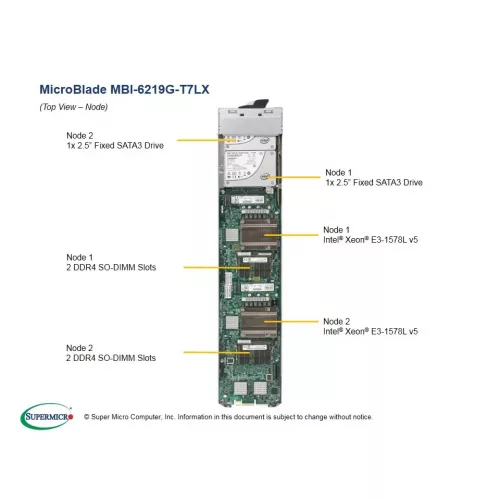

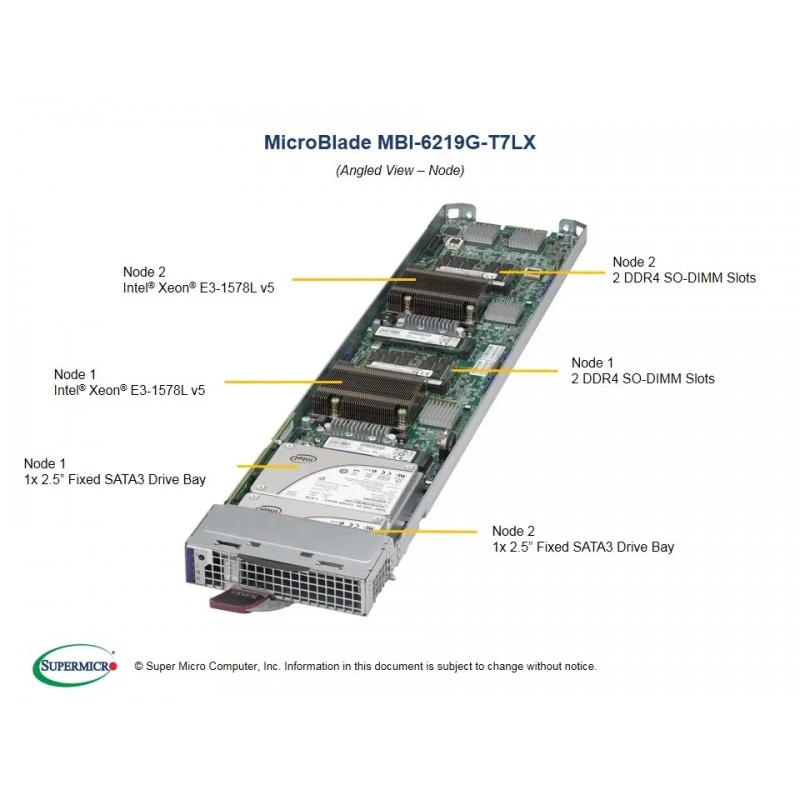

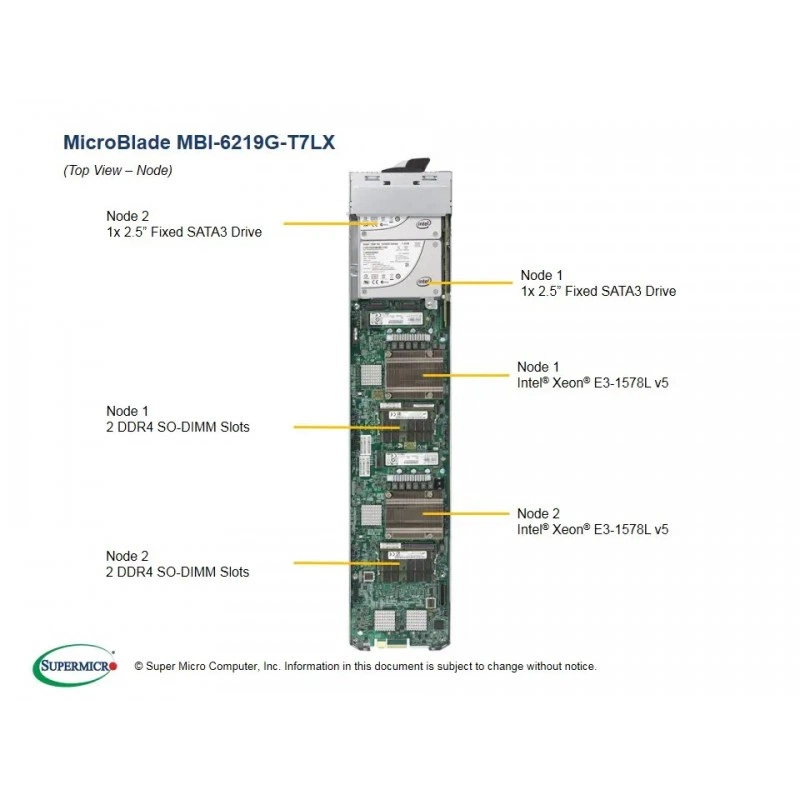

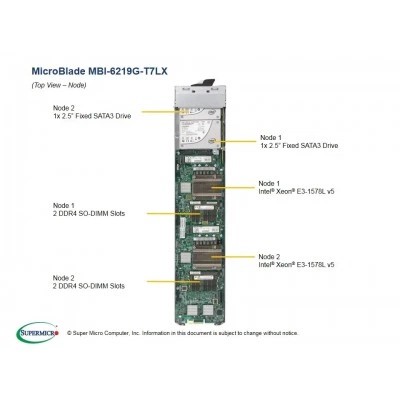

Модуль поддерживает по два независимых узла, каждый из которых может работать как отдельный вычислительный блок. Для узлов заявлена поддержка процессора Intel Xeon E3-1578L v5 в исполнении Socket FCBGA 1440, оперативной памяти DDR4 ECC SO-DIMM, а также локальных накопителей и встроенных сетевых возможностей. В карточке продукта указаны варианты размещения до 392 узлов Skylake UP в стойке 42U, а также 56/28 узлов Skylake-H UP в конфигурациях 6U/3U, что подчеркивает ориентацию на высокую плотность вычислений.

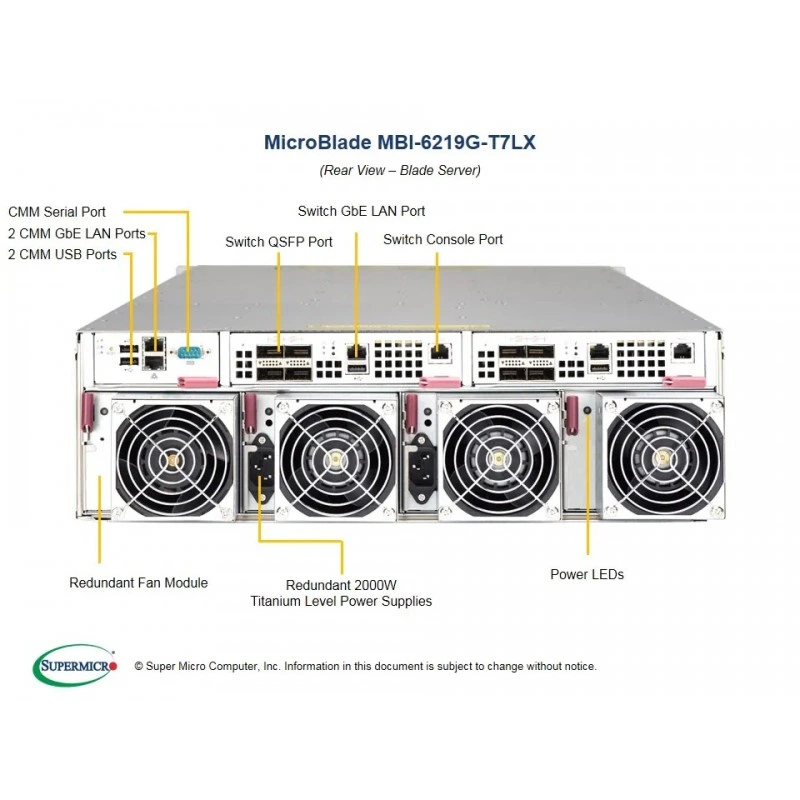

Для каждого узла предусмотрены возможности хранения данных через 1 x 2.5" SATA3 SSD, 1 x SATADOM, 1 x M.2 формата 80 мм PCI-E 3.0 x4 и 1 x M.2 формата 110 мм PCI-E 3.0 x4. Сетевая часть включает два порта Dual 10GbE LAN на базе Intel X710-BM2, а также выделенный LAN с поддержкой IPMI 2.0 через Chassis Management Module. Это делает модуль удобным для удаленного администрирования и включения в инфраструктуру централизованного управления.

Технические особенности

• Материнская плата: MBD-B2SS2-MTF.
• Процессор на узел: один сокет FCBGA 1440, поддержка Intel Xeon E3-1578L v5.
• Тепловой пакет CPU: до 45 Вт.
• Оперативная память на узел: до 32 ГБ Unbuffered ECC SO-DIMM.
• Слоты памяти на узел: 2 DIMM.
• Тип памяти: DDR4 ECC SDRAM 72-bit, 2133/1866/1600 MHz, 260-pin SO-DIMM.
• Поддерживаемые размеры модулей: 16 ГБ и 8 ГБ.
• Напряжение памяти: 1.2 В.
• Чипсет: Intel C236.
• SATA: SATA3 6 Gbps через чипсет.
• Сетевые контроллеры: Dual 10GbE LAN, редундантные 1GbE SDN switches с uplink 40 Gbps / 10 Gbps.
• Управление: IPMI v2.0 через CMM.
• BIOS: AMI UEFI.
• BIOS-функции: ACPI 5.0, DMI 2.3, PCI 3.0, Plug and Play, SMBIOS 3.0, UEFI 2.3.1.
• Габариты: высота 1.2" (30.48 мм), ширина 4.94" (125.48 мм), глубина 23.2" (589.28 мм).
• Вес: gross weight 5.01 lbs (2.27 kg).
• Цвет: Silver Grey.
• Индикаторы на фронтальной панели: Power LED, UID / KVM LED, Network Activity LED, Fault LED.
• Рабочая температура: 10 °C to 35 °C.
• Температура хранения: -40 °C to 70 °C.
• Рабочая влажность: 8% to 90% non-condensing.
• Влажность хранения: 5% to 95% non-condensing.
• EMC для США/Канады: FCC emissions verification.
• EMC для Европы: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.

В части комплектации указаны: motherboard MBD-B2SS2-MTF, MicroBlade sled MCP-680-31406-0N, элементы chassis module, add-on card AOM-BPN-MS28HS-P, а также программные лицензии SFT-OOB-LIC и SFT-DCMS-Single как элементы списка комплектности и опций. Для хранения также перечислены опциональные вертикальные SATA DOM модули емкостью 8G, 16G, 32G, 64G и 128G.

Дополнительно продукт связан с сервисными ресурсами Supermicro: Drivers & Utilities, BIOS / BMC, Manuals, Tested Memory, Tested HDD, OS Certification Matrix, Tested M.2 List и Download Driver CD. Это подтверждает ориентацию на корпоративное применение, поддержку тестированных конфигураций и централизованное сопровождение платформы.

Применение

• Плотные серверные инсталляции MicroBlade в стойках высокой емкости.
• Вычислительные узлы для виртуализации, инфраструктурных сервисов и задач общего назначения.
• Корпоративные среды, где требуется удаленное управление через IPMI и централизованное администрирование.
• Сценарии, в которых важны компактность, масштабируемость и возможность размещения большого числа узлов в одном шасси.
