Платформа MicroBlade Supermicro MBI-6418A-T7H (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

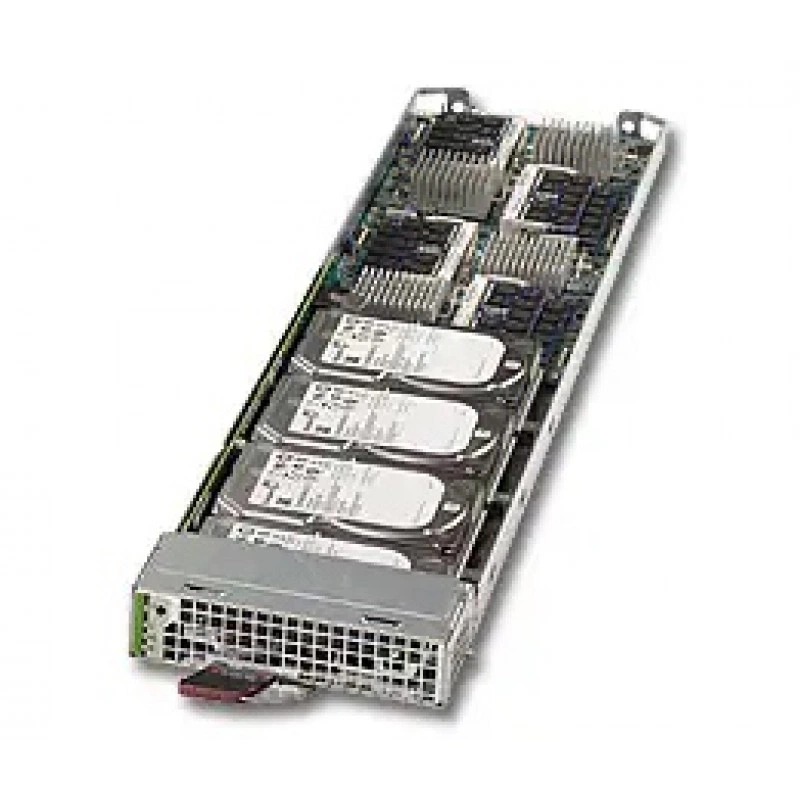

MBI-6418A-T7H - это модуль MicroBlade от Supermicro, предназначенный для построения высокоплотных серверных решений на базе Atom. Платформа относится к линейке MicroBlade и поставляется как часть полностью сконфигурированной системы с процессорами, памятью, накопителями и SATA DOM. Для данной модели указано, что это discontinued SKU, то есть устаревшая позиция с завершенным жизненным циклом.

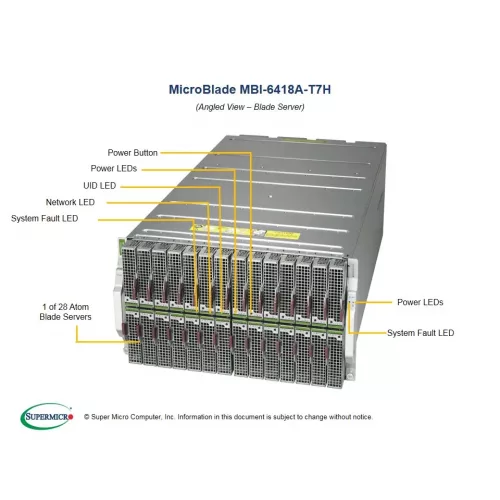

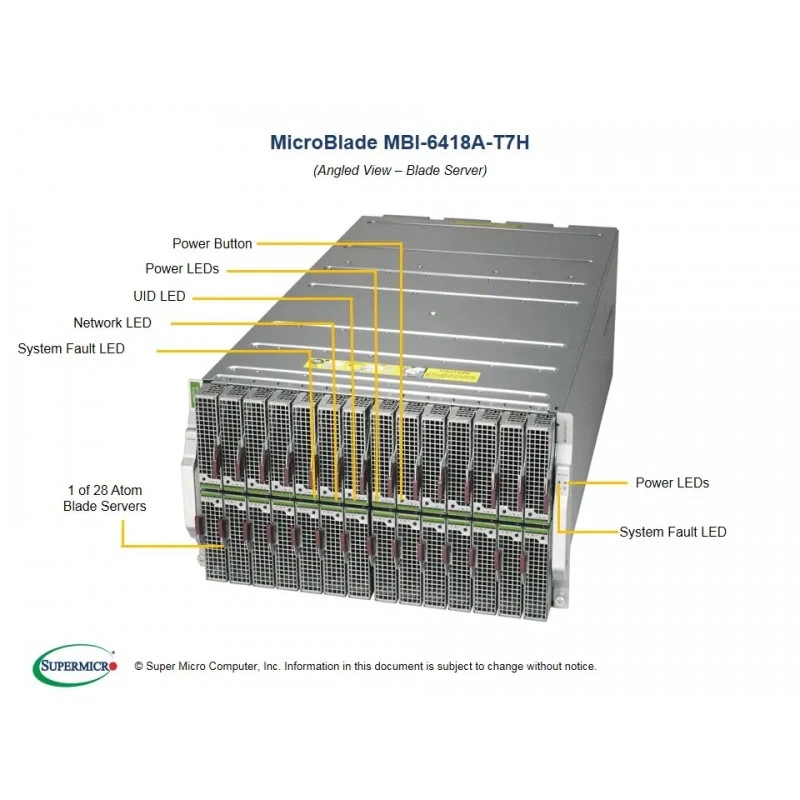

Конструкция ориентирована на размещение большого числа узлов в стойке и снижение кабельной нагрузки. В ключевых особенностях указаны до 784 узлов Avoton в стойке 42U, снижение кабельной нагрузки на 99%, а также 4 независимых узла на модуль. Каждый узел использует процессор Intel Atom C2750, поддерживает до 32 GB ECC DDR3 SO-DIMM и по одному 2.5-дюймовому SATA3 HDD/SSD и SATA3 DOM.

Функциональные возможности MBI-6418A-T7H

Модуль рассчитан на плотные вычислительные инсталляции, где важны масштабируемость, экономия пространства и упрощение кабельной инфраструктуры. Каждый узел объединяет вычислительные, сетевые и дисковые функции в компактном исполнении. Платформа подходит для развертывания в составе MicroBlade-шасси и работает как часть законченного серверного решения.

В составе конфигурации предусмотрены функции мониторинга и управления через фронтальные индикаторы, а также доступ к материалам поддержки, включая драйверы, BIOS/BMC, руководства, quick reference и матрицы тестирования памяти и HDD. Для продукта отмечены также OS Certification Matrix и OS Compatibility.

Технические особенности

• Процессор: Intel Atom Processor C2750, 8 ядер, 2.4 GHz.
• Подключение к сети: 2x 2.5 Gb/s network connectivity per node.
• Микроархитектура: System-on-Chip, FCBGA 1283.
• Память: 2x 204-pin DDR3 SO-DIMM на узел, до 32 GB ECC memory.
• Тип памяти: DDR3 SDRAM 1600/1333 MHz, 72-bit, 204-pin gold-plated DIMMs.
• Поддерживаемые модули памяти: 16 GB, 8 GB, 4 GB, 2 GB, 1 GB.
• Напряжение памяти: 1.5 V и 1.35 V.
• Обнаружение ошибок: исправление single-bit errors, обнаружение double-bit errors, поддержка Intel x4 и x8 SDDC.
• Чипсет: System-On-Chip (SoC).
• SATA: C2000 SoC SATA3 6 Gbps, без RAID.
• DOM: 1x SuperDOM (Disk on Module) port.
• BIOS: 64 Mb SPI Flash EEPROM with AMI BIOS.
• Функции BIOS: Plug and Play, DMI 2.3, ACPI 5.0, USB Keyboard support, SMBIOS 2.7.1, UEFI.
• Габариты: высота 1.2 inch (30.48 mm), ширина 4.94 inch (125.48 mm), глубина 23.2 inch (489.28 mm).
• Масса: gross weight 4.76 lbs (2.15 kg), net weight 2.51 lbs (1.13 kg).
• Цвет: Silver Grey.
• Индикаторы фронтальной панели: Power LED, UID/KVM LED, Network Activity LED, Fault LED.

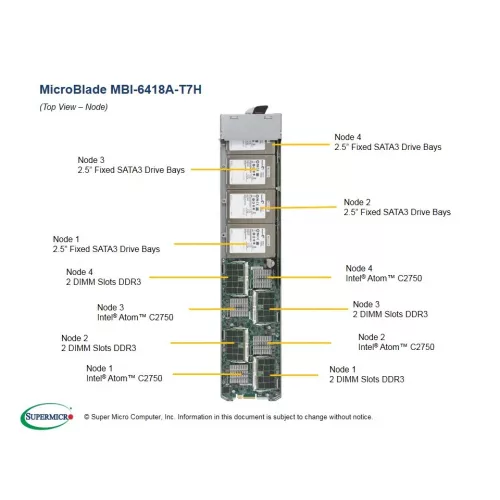

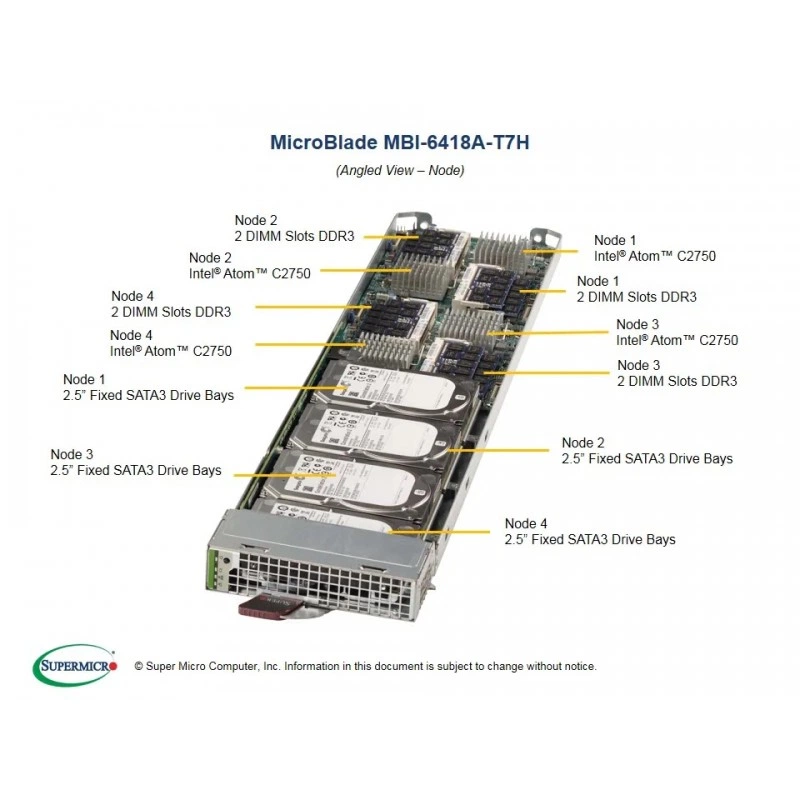

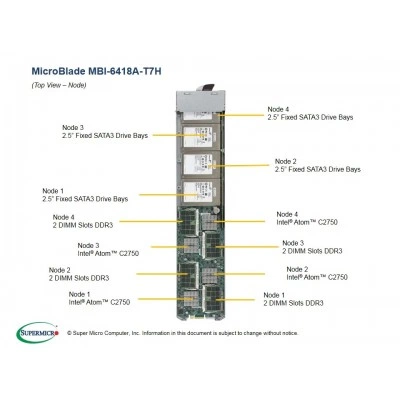

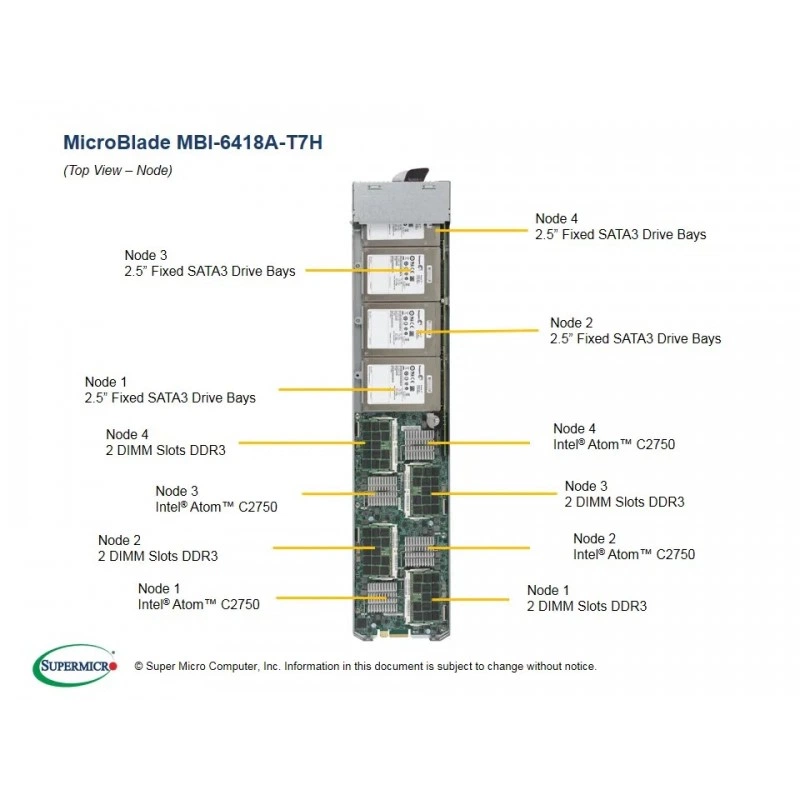

• Внутренние накопители: 1x 2.5 inch 6 Gb/s SATA3 HDD/SSD и 1x SATA3 DOM на узел, всего 4x 2.5 inch HDD/SSD в одном MicroBlade Sled.
• Рабочая температура: 10 °C to 35 °C.
• Температура хранения/нерабочая: -40 °C to 70 °C.
• Рабочая влажность: 8% to 90% non-condensing.
• Нерабочая влажность: 5% to 95% non-condensing.
• EMC для США/Канады: FCC emissions verification.
• EMC для Европы: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.
• Безопасность: UL60950-1, CSA/CUL 60950-1, EN60950-1, CE Low Voltage Directive 73/23/EEE, TUV.
• Тепловое ограничение: для полного SuperBlade enclosure с четырьмя блоками питания 1620 W ограничение по температуре окружающей среды составляет 30 °C.

Применение

Платформа используется в составе MicroBlade- и SuperBlade-решений для высокоплотных серверных установок, где требуется большое количество узлов в стойке, минимизация кабельной сложности и компактное размещение вычислительных ресурсов. Подходит для инфраструктур с упором на энергоэффективность, плотность монтажа и масштабирование узлов внутри шасси.

Совместимость

• Совместима с MicroBlade-шасси и полной конфигурацией системы с CPU, памятью, HDD/SSD и SATA DOM.
• В списке поставки указаны motherboard MBD-B1SA4-2750F, sled MCP-680-31401-0N и add-on card AOM-BPN-MS28.
• Для программных опций упомянуты SFT-OOB-LIC и SFT-DCMS-Single.
• Отмечены матрицы Tested Memory, Tested HDD, OS Certification Matrix и OS Compatibility.

Монтаж и эксплуатация

• Модуль рассчитан на установку в стойку в составе шасси MicroBlade.
• Платформа поставляется как часть полностью собранной системы, а не как одиночный набор компонентов.
• В описании указано, что изображение может показывать вариант конфигурации с опциональными частями, поэтому стандартный состав следует сверять по списку комплектующих.
• При использовании полного SuperBlade enclosure важно соблюдать температурное ограничение 30 °C ambient.

Комплектация

• Motherboard MBD-B1SA4-2750F - 1 шт.
• MicroBlade Sled MCP-680-31401-0N - 1 шт.
• Add-on Card AOM-BPN-MS28 - 1 шт.

Эксплуатационные параметры

• Operating Temperature: 10 °C to 35 °C.
• Non-operating Temperature: -40 °C to 70 °C.
• Operating Relative Humidity: 8% to 90% non-condensing.
• Non-operating Relative Humidity: 5% to 95% non-condensing.

Упаковка и маркировка

• В спецификации указан EOL-статус SKU.
• Для части комплектующих в списке поставки отмечены RoHS/REACH и PBF.
