Платформа MicroBlade Supermicro MBI-6118D-T4 (СУПЕРМИКРО)

Основная информация о платформе MicroBlade Supermicro

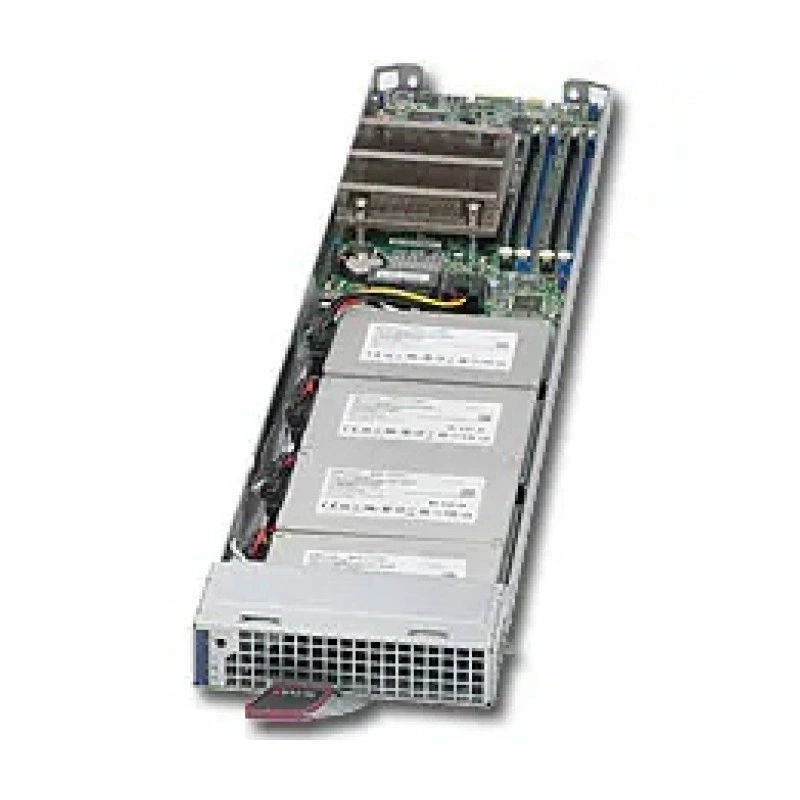

MBI-6118D-T4 - это модуль MicroBlade компании Supermicro, выполненный как интегрированная серверная платформа для плотной установки в blade-архитектуре. Модуль построен на материнской плате B1SL1-F и рассчитан на размещение в составе MicroBlade-шасси. Решение ориентировано на компактное размещение вычислительных узлов, снижение кабельной нагрузки и удобство централизованного управления в стойке.

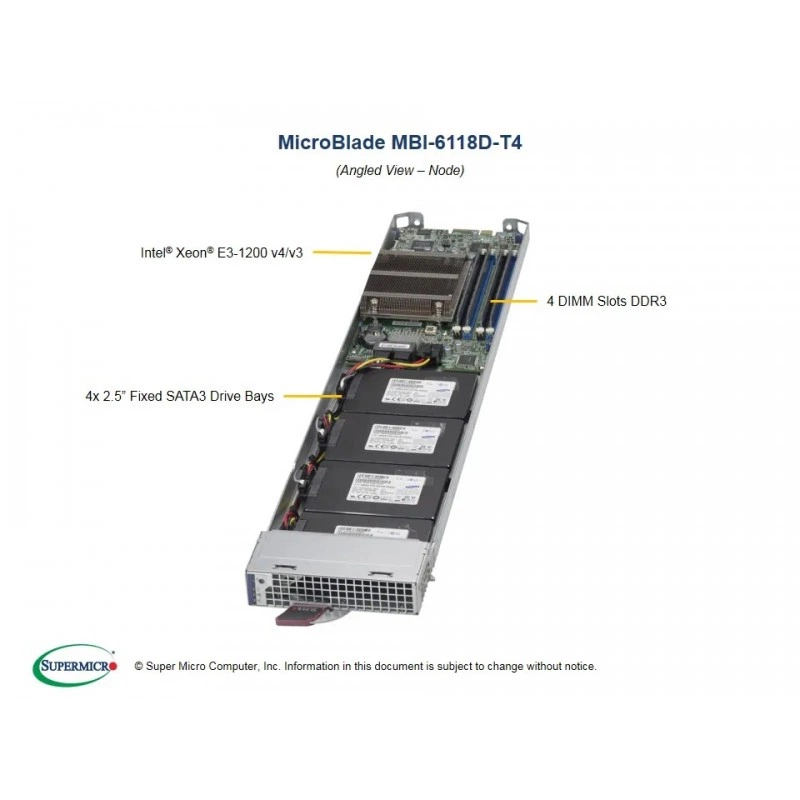

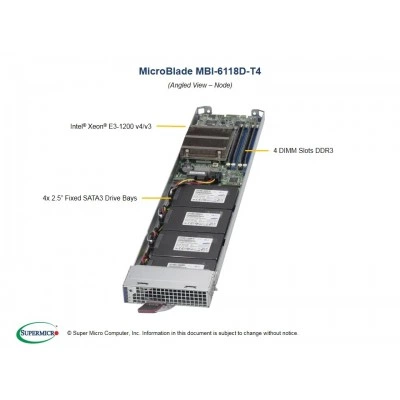

Платформа относится к семейству MicroBlade и поддерживает однопроцессорную конфигурацию на базе Intel Xeon E3-1200 v3 и 4th Gen Core i3. Для хранения данных предусмотрены 4 отсека 2.5" SATA3 HDD/SSD, а для сетевого подключения используются два гигабитных порта Intel I350. Также поддерживается IPMI 2.0 через Chassis Management Module (CMM).

Функциональные возможности MBI-6118D-T4

Модуль обеспечивает базовую серверную функциональность для плотных blade-инсталляций: вычисления, сетевое подключение, локальное хранение и удаленное аппаратное управление. В конструкции реализованы функции мониторинга состояния через индикаторы на фронтальной панели, поддержка управления по IPMI и совместимость с фирменной инфраструктурой Supermicro для MicroBlade.

• Поддержка процессоров Intel Xeon E3-1200 v3 и 4th Gen Core i3.
• До 32 ГБ памяти DDR3 ECC UDIMM в 4 разъемах DIMM.
• 4 внутренних отсека 2.5" SATA3 6 Gb/s для HDD или SSD.
• 2 гигабитных сетевых порта Intel I350.
• Поддержка Intel I/OAT 3 и VMDq для сетевых сценариев виртуализации.
• Удаленное управление по IPMI 2.0 через CMM.
• Индикаторы Power, UID/KVM, Network Activity и Fault на фронтальной панели.

Технические особенности

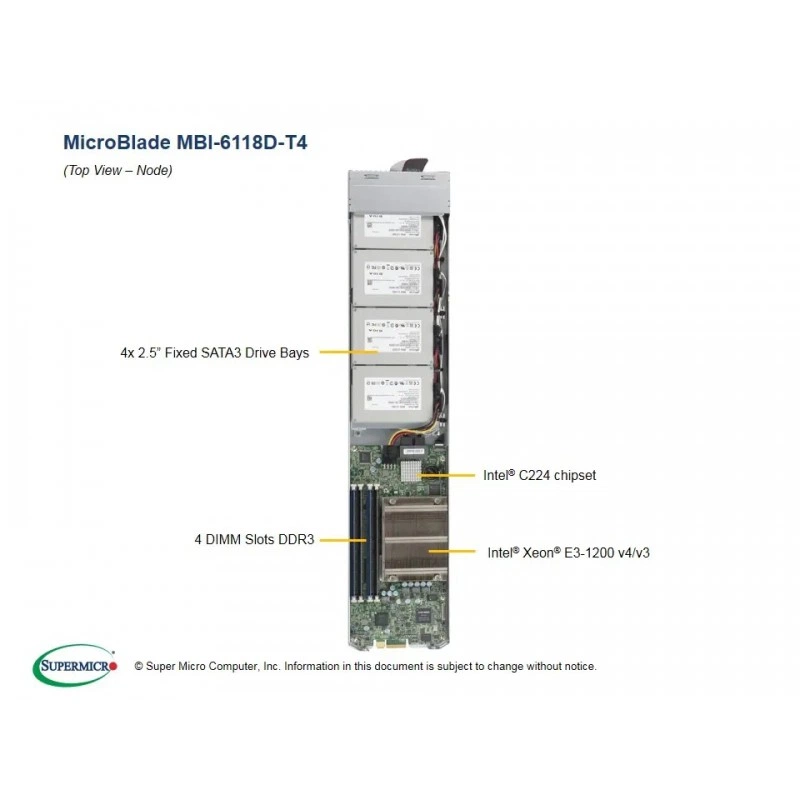

В основе модуля используется чипсет Intel C224 и сокет H3 (LGA 1150). BIOS реализован на 128Mb SPI Flash EEPROM с AMI BIOS и поддерживает Plug and Play, APM 1.2, ACPI 5.0, SMBIOS 2.7 и RTC wake up. Память работает в конфигурации DDR3 ECC Un-Buffered, 1600 MHz, 72-bit, с поддержкой модулей 8 ГБ, 4 ГБ, 2 ГБ и 1 ГБ. Напряжение памяти поддерживается 1.5 V и 1.35 V.

Размеры платформы составляют 1.2" x 4.94" x 23.2". Масса нетто составляет 2.35 lbs, масса брутто - 5.01 lbs. Корпус доступен в цвете Silver Grey. В составе системы предусмотрены светодиодные индикаторы питания, UID/KVM, сетевой активности и ошибки. Рабочий диапазон температуры составляет от 10 до 35 °C, а диапазон хранения и транспортировки - от -40 до 70 °C. Влажность при работе - от 8 % до 90 % без конденсации, при хранении - от 5 % до 95 % без конденсации.

• Процессорный разъем: Socket H3 (LGA 1150).
• Чипсет: Intel C224.
• Память: 4 x 240-pin DDR3 DIMM, до 32 ГБ.
• Тип памяти: DDR3 ECC Un-Buffered, 1600 MHz.
• Накопители: 4 x 2.5" SATA3 HDD/SSD.
• Сеть: Intel I350 Dual Port Gigabit Ethernet.
• BIOS: AMI BIOS, 128Mb SPI Flash EEPROM.
• ЭМС: FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE.
• Безопасность: UL60950-1, CSA/CUL 60950-1, EN60950-1, CE Low Voltage Directive, TUV.

Применение

Платформа применяется в MicroBlade-стойках и blade-системах, где требуется высокая плотность вычислительных узлов, уменьшение кабельной обвязки и централизованное администрирование. Решение подходит для серверных сценариев с компактным размещением узлов, сетевым подключением через гигабитные интерфейсы, локальным SATA-хранилищем и удаленным управлением через IPMI. В спецификации также указана плотность до 196 Denlow UP nodes на 42U rack и снижение кабельной нагрузки на 95 %.

Совместимость

MBI-6118D-T4 совместим с MicroBlade-инфраструктурой Supermicro и использует материнскую плату B1SL1-F. В списке частей указаны базовая сборка MicroBlade UP Sled, комплект HDD sled 2.5" и SATA-кабели. В качестве опций предусмотрены пассивный радиатор CPU для Micro Blade UP, а также лицензии и пакеты управления OOB и DataCenter Management Package.

Комплектация

• Материнская плата B1SL1-F.
• MicroBlade Sled M628 UP complete assembly.
• MicroBlade Sled 2.5" HDD kit.
• SATA cable 31 cm.
• SATA cable 45 cm.

Упаковка и маркировка

В карточке товара указаны идентификатор MicroBlade MBI-6118D-T4 и базовая масса изделия. Для логистики и приемки доступны значения net weight и gross weight, а также габариты платформы, что упрощает складской учет и размещение в стойке. На фронтальной панели предусмотрены сигнальные индикаторы для контроля состояния узла.

Логистические данные

Масса брутто: 5.01 lbs (2.27 kg). Масса нетто: 2.35 lbs (1.07 kg). Габариты: 1.2" x 4.94" x 23.2". Цвет исполнения: Silver Grey.
