Платформа MicroBlade MBI-6119G-T7LX SUPERMICRO MBI-6119G-T7LX

Основная информация о платформе MicroBlade SUPERMICRO

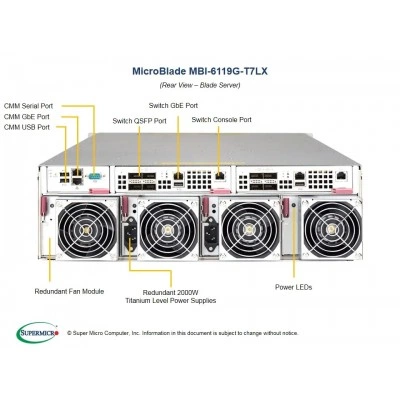

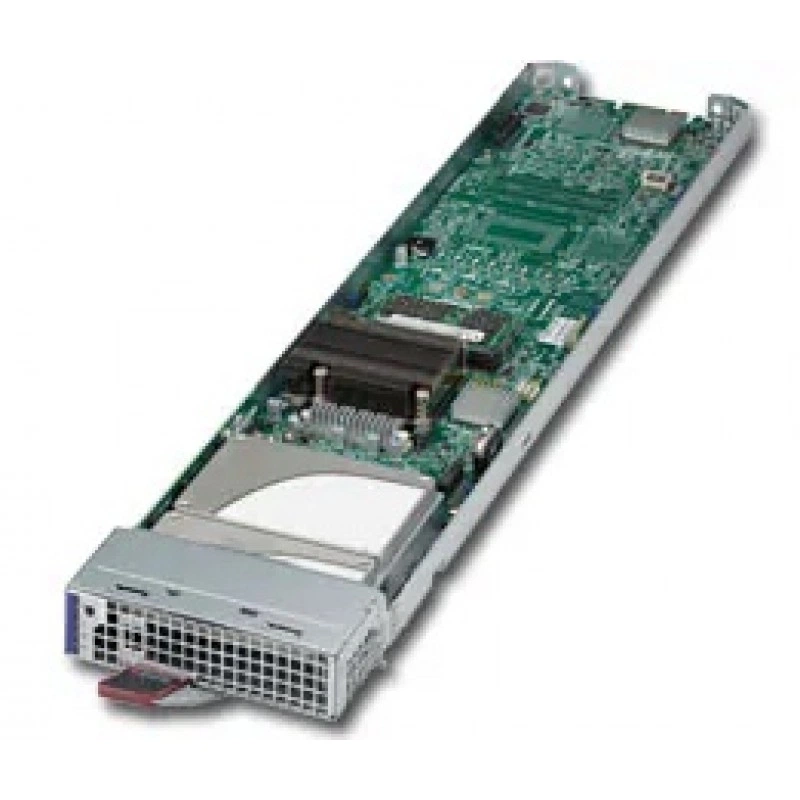

MBI-6119G-T7LX - это платформа линейки Supermicro MicroBlade в формате blade-модуля для серверной инфраструктуры. Модель рассчитана на плотную установку в шасси MicroBlade и представляет собой интегрированный узел с собственной материнской платой, процессорной подсистемой, памятью, подсистемой хранения, сетевыми интерфейсами и средствами удаленного управления. Конструкция ориентирована на использование в составе модульной серверной системы, где важны высокая плотность размещения, централизованное управление и удобство обслуживания.

Платформа построена на базе интегрированной платы B2SS1-MTF и включает набор компонентов для работы как вычислительный модуль. В комплект поставки входят основной sled, материнская плата, элементы корпуса модуля и дополнительная плата AOM-BPN-MS28HS-P. Для модели предусмотрены ссылки на драйверы, BIOS, BMC, руководства, проверенную память, проверенные накопители, матрицу сертификации ОС и список протестированных M.2-накопителей.

Функциональные возможности MBI-6119G-T7LX

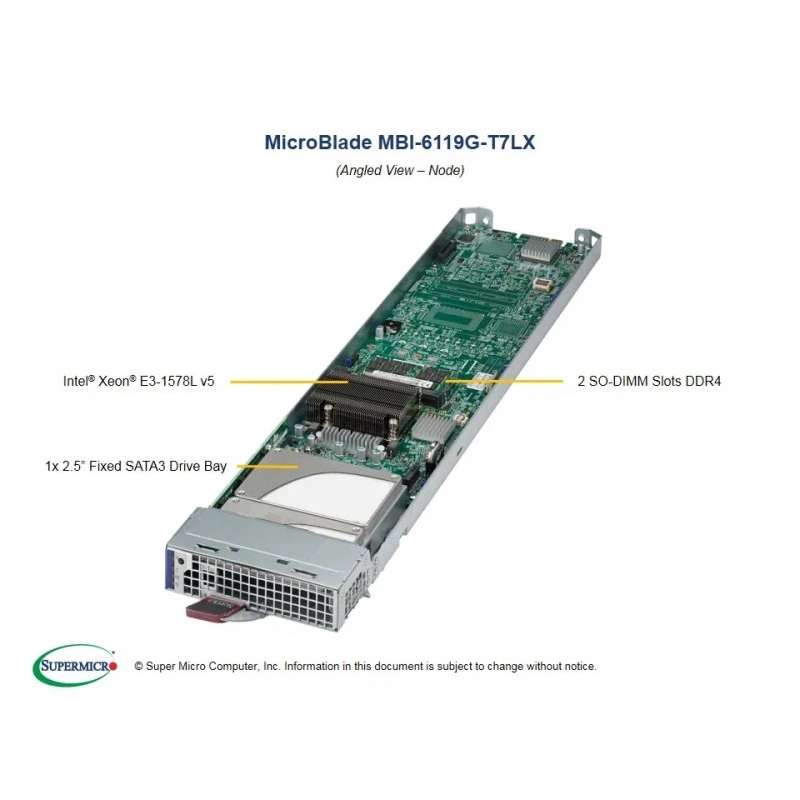

Модуль использует встроенный процессор Intel Xeon E3-1578L v5 в исполнении Single Socket FCBGA 1440 и поддерживает TDP до 45 Вт. Подсистема памяти рассчитана на установку до 32 ГБ unbuffered ECC SO-DIMM в двух слотах на узел, а поддерживаемые частоты включают 2133, 1866 и 1600 МГц. Память использует DDR4 SDRAM с 72-битной организацией и напряжением 1,2 В.

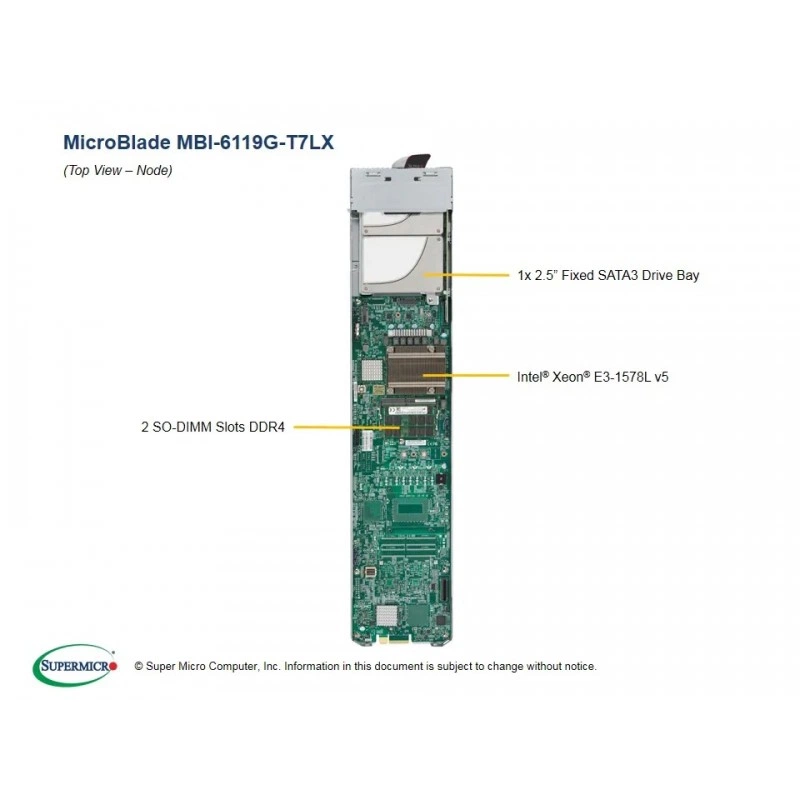

Для хранения данных предусмотрены внутренние отсеки и интерфейсы для 1 x 2,5" SATA3 SSD на blade, 1 x SATADOM, а также 2 слота M.2: 80 мм и 110 мм, оба с поддержкой PCI-E 3.0 x4. В характеристиках указано использование SATA3 через чипсет Intel C236, а также наличие двух сетевых портов 10GbE LAN на базе Intel X710-BM2. Отдельно отмечена поддержка IPMI 2.0 через Chassis Management Module.

Системное BIOS выполнено на базе AMI UEFI и поддерживает ACPI 5.0, DMI 2.3, PCI 3.0, Plug and Play, SMBIOS 3.0 и UEFI 2.3.1. На передней панели предусмотрены светодиодные индикаторы питания, UID / KVM, сетевой активности и ошибки. Цвет исполнения указан как Silver Grey.

Технические особенности

• MicroBlade-модуль для установки в составе шасси MicroBlade.
• Интегрированная плата: B2SS1-MTF.
• Процессор: Intel Xeon E3-1578L v5 built-in.
• Сокет: Single Socket FCBGA 1440.
• Максимальный TDP процессора: 45 Вт.
• Память: до 32 ГБ Unbuffered ECC SO-DIMM.
• Слоты памяти: 2 DIMM на узел.
• Тип памяти: DDR4 SDRAM 72-bit SO-DIMM, 260-pin.
• Частоты памяти: 2133/1866/1600 МГц.
• Чипсет: Intel C236.
• SATA: SATA3 6 Гбит/с через чипсет.
• Сетевые порты: 2 x 10GbE LAN.
• Управление: IPMI v2.0 через CMM.
• BIOS: AMI UEFI.
• Размеры: 1,2" x 4,94" x 23,2".
• Вес брутто: 5,01 lb / 2,27 kg.
• Доступный цвет: Silver Grey.

Применение

Платформа используется в модульных серверных установках MicroBlade, где требуется высокая плотность вычислительных узлов, централизованное управление, встроенные сетевые подключения и поддержка удаленного администрирования. Решение подходит для серверных сценариев, в которых важны компактность, масштабируемость шасси и возможность обслуживания узлов как отдельных модулей.

Совместимость

• Совместимость с ОС подтверждается матрицей сертификации ОС для MBI-6119G-T7LX.
• Для хранения и расширения доступны протестированные M.2-накопители и проверенные HDD/память через соответствующие ресурсы поддержки.
• Платформа рассчитана на работу в составе MicroBlade-шасси и не является автономным настольным устройством.

Монтаж и эксплуатация

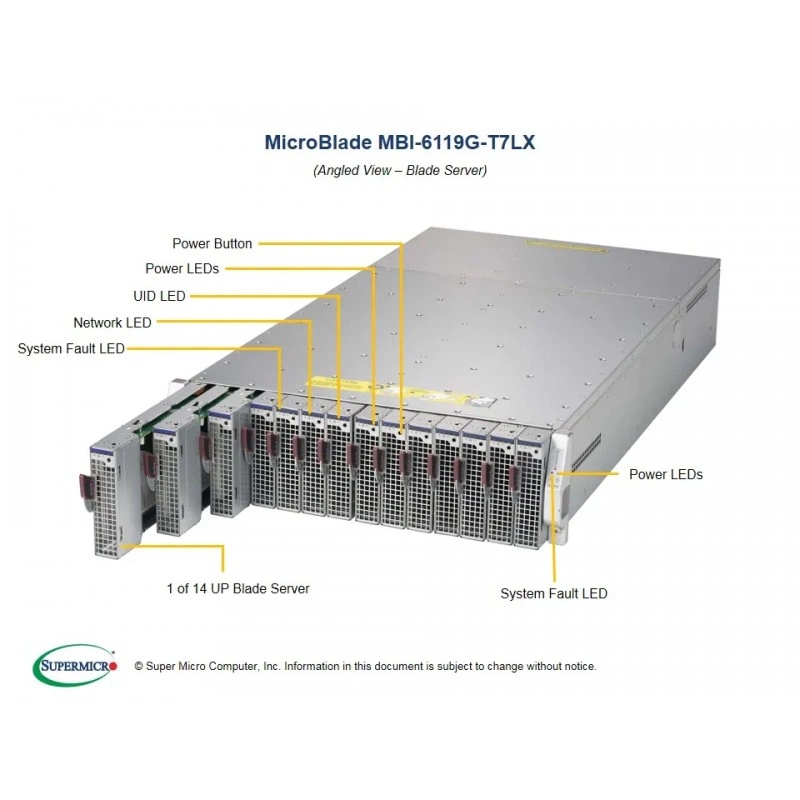

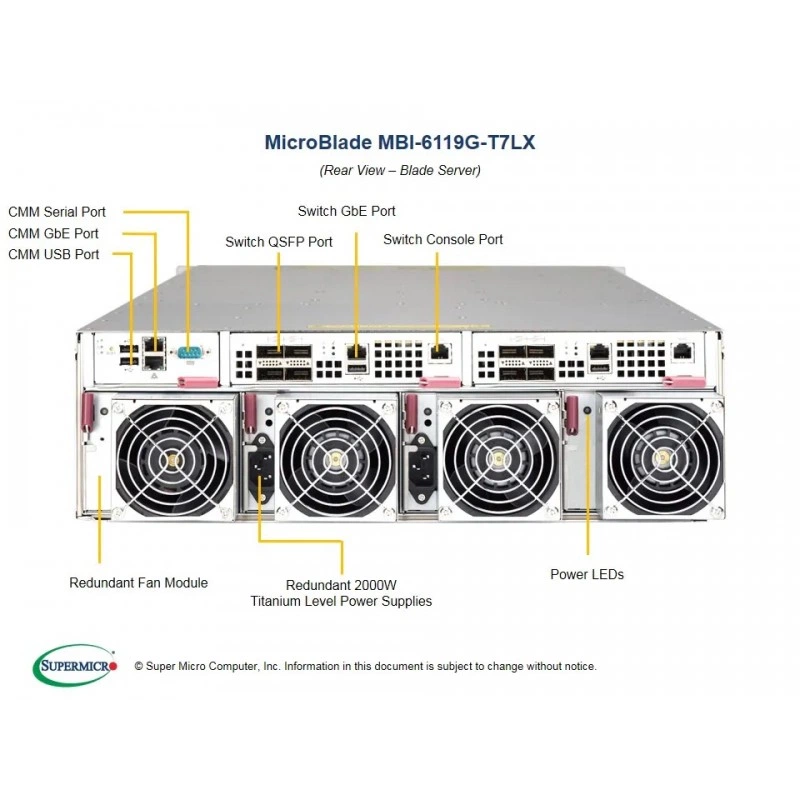

• Модуль предназначен для установки в серверное шасси MicroBlade.
• На изображении может быть показана конфигурация с опциональными деталями, поэтому стандартную комплектацию следует сверять по списку деталей.
• Для обслуживания доступны драйверы, BIOS, BMC, руководства и служебные ресурсы поддержки.

Ограничения и условия использования

• Рабочая температура: от 10 °C до 35 °C.
• Температура хранения: от -40 °C до 70 °C.
• Рабочая относительная влажность: от 8 % до 90 % без конденсации.
• Нерабочая относительная влажность: от 5 % до 95 % без конденсации.
• Совместимость с электромагнитными требованиями включает FCC для США и Канады, а также EN55022, EN55024, EN61000-3-2, EN61000-3-3 и CE EMC Directive 89/336/EEC для Европы.

Комплектация

• MicroBlade Board MBD-B2SS1-MTF - 1 шт.
• MicroBlade Sled MCP-680-31406-0N - 1 шт.
• Micro Blade Module Chassis: MCP-620-31401-0N, MCP-620-31409-0N, MCP-620-31410-0N, MCP-620-31408-0N с указанными количествами по комплекту.
• Add-on Card AOM-BPN-MS28HS-P - 1 шт.
• В разделе optional parts указаны SATA DOM модули MEM-IDSAVM8A-008G, -016G, -032G, -064G, -128G как опции.
• В разделе software/optional parts присутствуют лицензии SFT-OOB-LIC и SFT-DCMS-Single как дополнительные программные опции.

Логистические данные

• Габариты изделия: 1,2" x 4,94" x 23,2".
• Вес брутто: 5,01 lb / 2,27 kg.
• Цвет исполнения: Silver Grey.

Упаковка и маркировка

• Маркировка модели: MBI-6119G-T7LX.
• На фото и в служебных блоках также встречается маркировка интегрированной платы B2SS1-MTF.
• Изображение может демонстрировать модификацию с опциональными частями, поэтому по нему нельзя судить о полном стандартном составе без сверки со списком деталей.

Документация и материалы

• Для продукта доступны материалы по драйверам и утилитам, BIOS, BMC, руководствам, протестированной памяти, протестированным HDD, сертификатам ОС и списку протестированных M.2-накопителей.
• Поддерживаются ресурсы для загрузки драйверов и служебного ПО управления.
