Платформа SuperBlade SBI-421E-1T3N Supermicro SBI-421E-1T3N (СУПЕРМИКРО)

Основная информация о платформе SuperBlade Supermicro

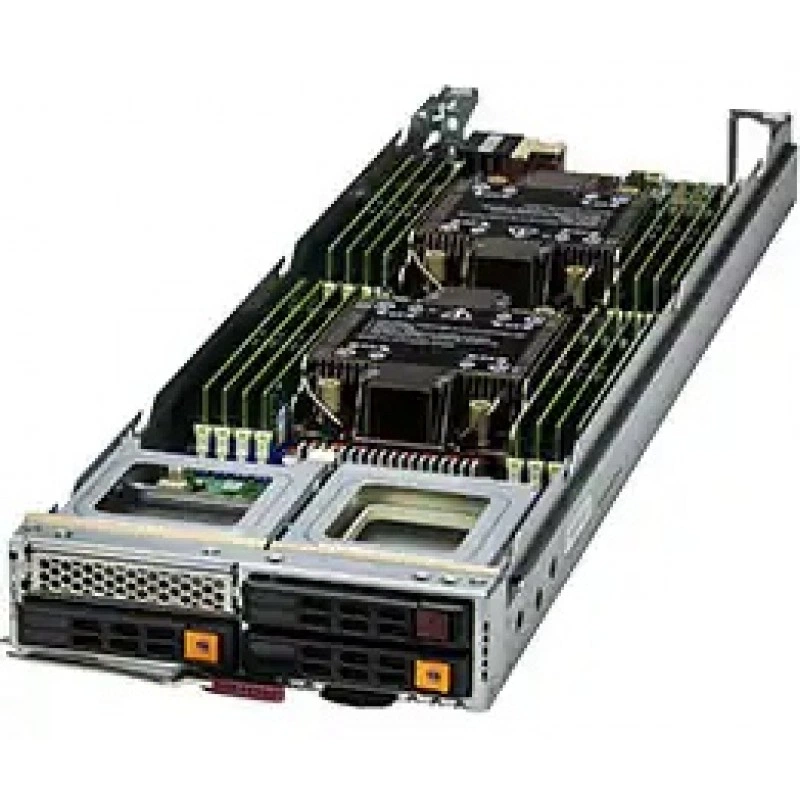

SuperBlade SBI-421E-1T3N - это серверная blade-платформа Supermicro в формате Complete System Only. Модель предназначена для сборки и эксплуатации в составе SuperBlade-экосистемы и использует интегрированную плату B13DET. Платформа ориентирована на корпоративные центры обработки данных, высокопроизводительные вычисления и сценарии EDA, Cloud.

Функциональные возможности SBI-421E-1T3N

Платформа рассчитана на установку двух процессоров Socket E (LGA-4677) и поддерживает 5th Gen Intel Xeon Scalable и 4th Gen Intel Xeon Scalable processors, а также Intel Xeon CPU Max Series with High Bandwidth Memory. Для охлаждения предусмотрены режимы с воздушным и жидкостным охлаждением, при этом для воздушного охлаждения указано ограничение по TDP до 205 W при 35 °C, а при direct liquid cooling поддержка достигает 350 W TDP. Это делает систему подходящей для конфигураций с высокой плотностью вычислений и повышенной тепловой нагрузкой.

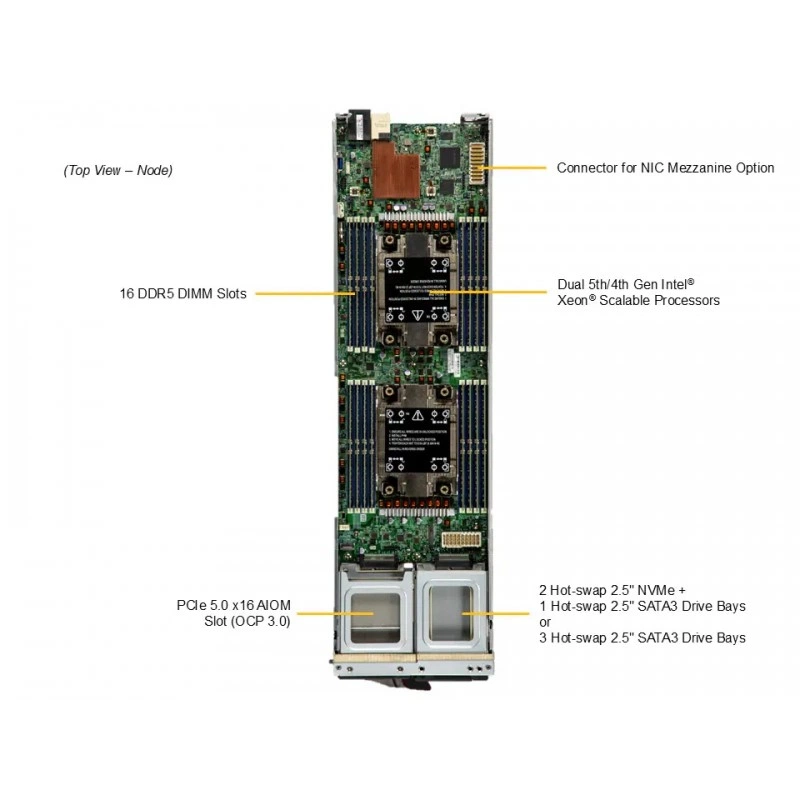

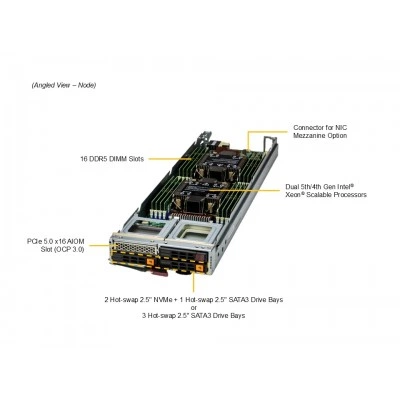

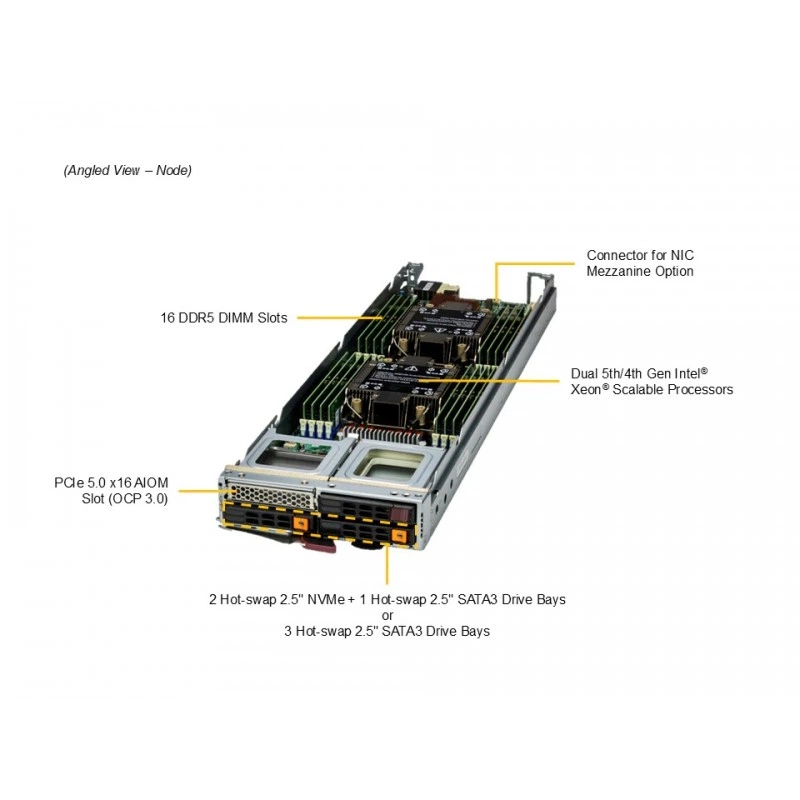

В составе платформы предусмотрены 16 DDR5 DIMM slots с режимом 1DPC и поддержкой 5600 MHz ECC RDIMM. В блоке встроенных устройств используется chipset Intel C741. Сетевые возможности включают onboard dual 25G Ethernet, а также один mezzanine expansion slot, один OCP 3.0 network card slot и опциональные mezzanine-карты для Dual 25G Ethernet, 100G EDR, 200G HDR и 400G NDR. Для управления и защиты используются IPMI 2.0, KVM over IP, Redfish API, TPM 2.0, Signed Firmware и HW Root of Trust. Графическая подсистема построена на Aspeed AST2600.

С точки зрения хранения данных платформа поддерживает 2 hot-swap U.2 NVMe/SATA3 drive bays, 1 hot-swap SATA3 drive bay, 1 M.2 2280 и опционально 4 M.2 NVMe via mezz card. В optional parts list также указана поддержка VROC с RAID 0, 1, 5, 10, а также наборы для tested NVMe, tested HDD, tested M.2 и tested AOC. Для администрирования доступны BIOS, BMC, Drivers & Utilities, Manuals, Tested Memory, Quick-References Guide и другие ресурсы поддержки.

Технические особенности

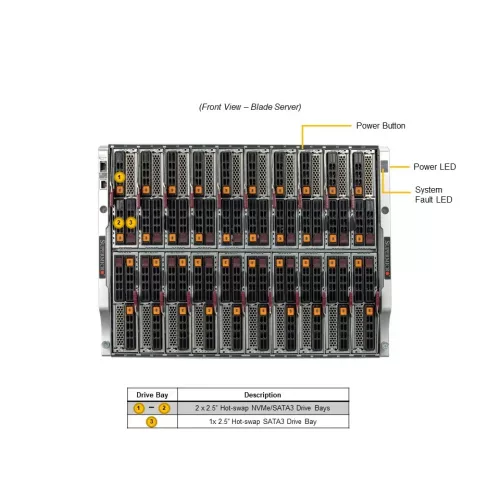

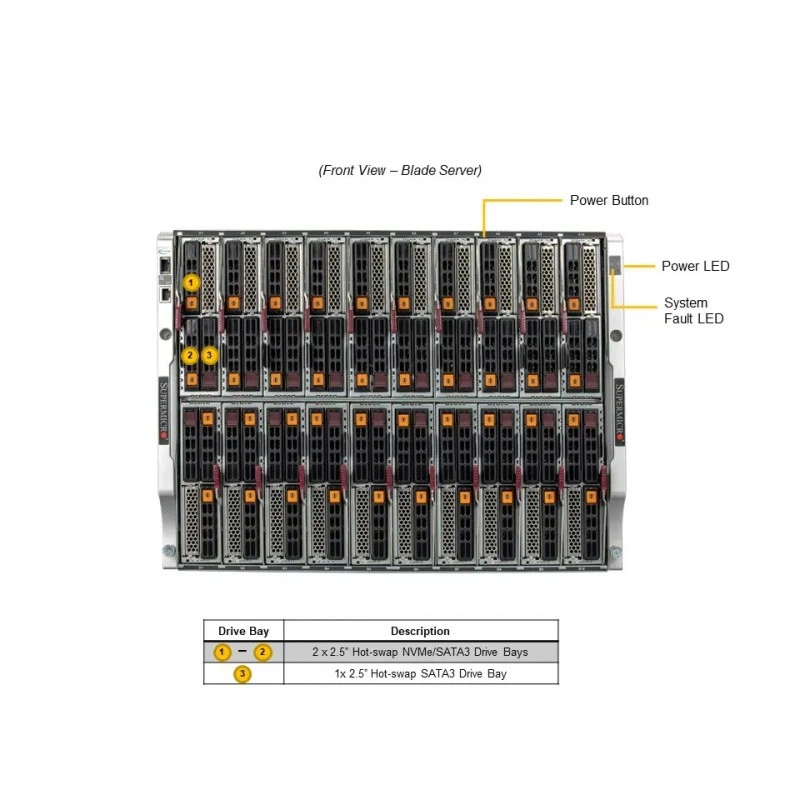

Blade выполнен в черном цвете, имеет габариты 1.7" x 6.55" x 23.9" и вес 7.5 lbs. На фронтальной панели предусмотрены кнопка Power On/Off и индикаторы Power LED, UID, Network Activity LED и Fault LED. В BIOS используется 256Mb SPI Flash EEPROM with AMI BIOS, а среди BIOS features перечислены Plug and Play, PCI 2.2, ACPI up to 3.0 и USB Keyboard support. Платформа соответствует требованиям RoHS.

• Product SKU: SBI-421E-1T3N
• Motherboard: MBD-B13DET
• CPU: Dual Socket E (LGA-4677)
• Чипсет: Intel C741 chipset
• Оперативная память: 16 DDR5 DIMM slots, 1DPC, 5600 MHz ECC RDIMM
• Сетевые интерфейсы: Onboard Dual 25G Ethernet
• Управление: IPMI 2.0 / KVM over IP / Redfish API / TPM 2.0 / Signed Firmware / HW Root of Trust
• Накопители: 2 Hot-swap U.2 NVMe/SATA3, 1 Hot-swap SATA3, 1 M.2 2280
• Размеры: 1.7" x 6.55" x 23.9"
• Вес: 7.5 lbs
• Цвет: Black
• RoHS: Compliant

Где применяется

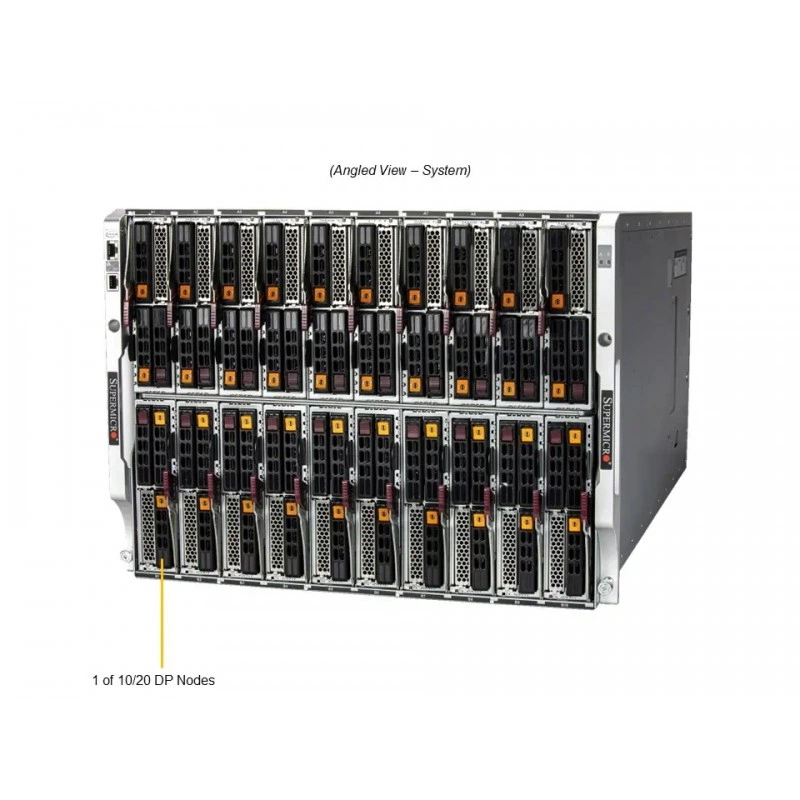

Платформа используется в корпоративных дата-центрах, для HPC-нагрузок и задач EDA, а также в Cloud-инфраструктуре. Конструкция blade-системы удобна для плотного размещения серверных модулей в шасси SuperBlade и для масштабируемых вычислительных кластеров.

Совместимость

• Поддерживаемые процессоры: 5th Gen Intel Xeon Scalable, 4th Gen Intel Xeon Scalable, Intel Xeon CPU Max Series.

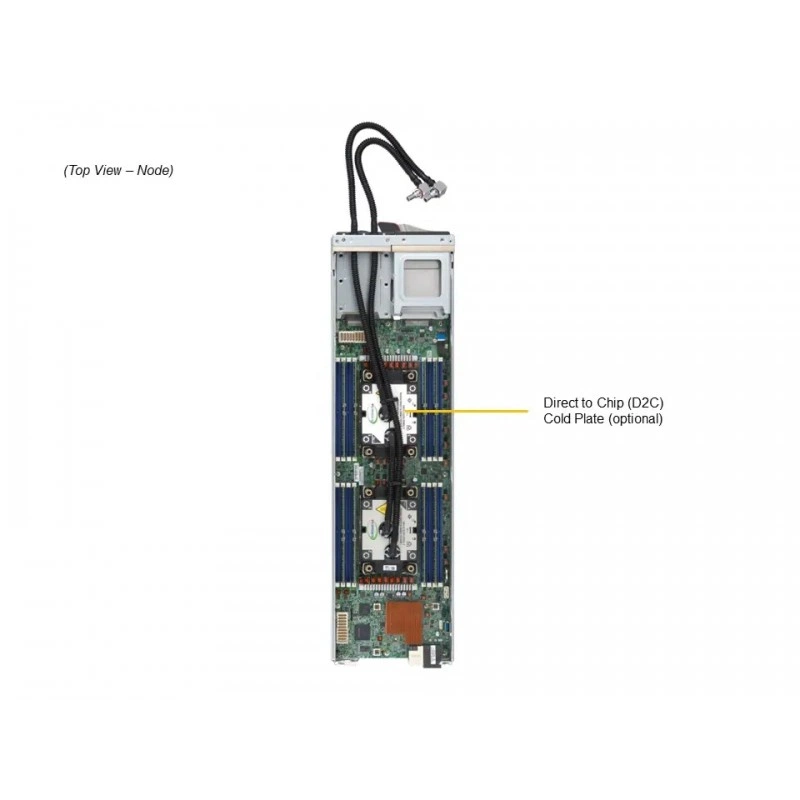

• Поддержка жидкостного охлаждения с direct liquid cooling и опциональными liquid cooling module / bracket решениями.
• Опциональные parts list включают TPM security module, AIOM PCIe adapter, VROC module, heatsink / retention, CPU carrier, SuperBlade Tray и networking mezzanine cards.

Монтаж и эксплуатация

• Complete system should include at least 1 CPU, 1 DIMM и 1 HDD/SSD.
• Для воздушного охлаждения указано ограничение до 205 W TDP CPU при 35 °C.
• Для direct liquid cooling указана поддержка до 350 W TDP CPU.
• Рабочая температура: 10 °C ~ 35 °C.
• Температура хранения / нерабочая температура: -40 °C to 60 °C.
• Рабочая влажность: 8% to 90% non-condensing.
• Нерабочая влажность: 5% to 95% non-condensing.

Комплектация

• Базовая поставка: blade-модуль SBI-421E-1T3N без указания расширенной комплектации.
• В optional parts list указаны: TPM module, AIOM PCIe adapter, VROC modules, heatsink / retention, liquid cooling modules, CPU carriers, SuperBlade Tray, networking mezzanine cards, SFT-DCMS-Single.

Логистические данные

• Габариты: 1.7" x 6.55" x 23.9".
• Вес: 7.5 lbs.

Упаковка и маркировка

• Маркировка модели: SBI-421E-1T3N.
• Исполнение: Complete System Only.
