Основная информация о блейд-платформе Supermicro

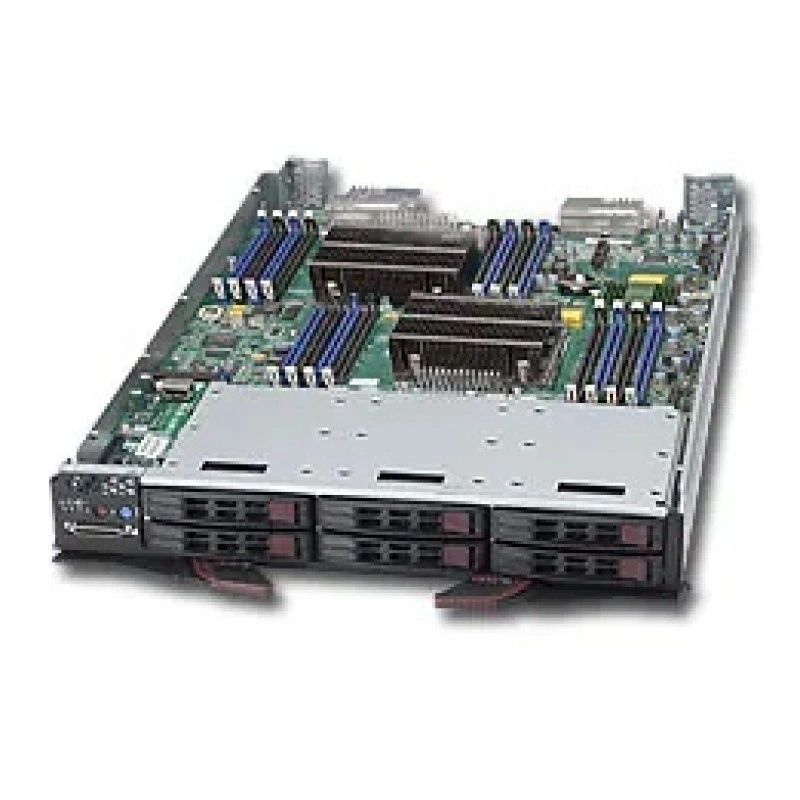

Supermicro SBI-7128R-C6 - это процессорный модуль для платформы SuperBlade, выполненный в черном исполнении и предназначенный для использования в серверной blade-инфраструктуре. Модель построена на интегрированной плате Super B10DRC и относится к классу blade-модулей для плотных серверных шасси. Конструкция ориентирована на размещение вычислительных ресурсов в составе полноценной SuperBlade-системы, где модуль работает вместе с шасси, системой охлаждения, управляющим модулем и дополнительными компонентами.

Функциональные возможности SBI-7128R-C6

Модуль поддерживает процессоры Intel Xeon E5-2600 v4 и v3 для двухсокетной схемы Dual Socket R3 (LGA 2011). Заявлена поддержка до 22 ядер и до 55 МБ кеша, а системная шина QPI работает на скорости до 9.6 GT/s. Встроенная платформа рассчитана на серверные нагрузки, которым важны плотность размещения, масштабирование и централизованное управление в blade-шасси.

Платформа оснащена чипсетом Intel C612 Express, контроллером Broadcom 3108 SAS3 с поддержкой аппаратного RAID 0, 1, 5, 50 и 6, а также сетевым контроллером Intel I350 Dual Port Gigabit Ethernet. Для удаленного администрирования предусмотрены IPMI 2.0, KVM over IP и Virtual Media через Chassis Management Module. Графическая подсистема представлена Aspeed AST2400 BMC.

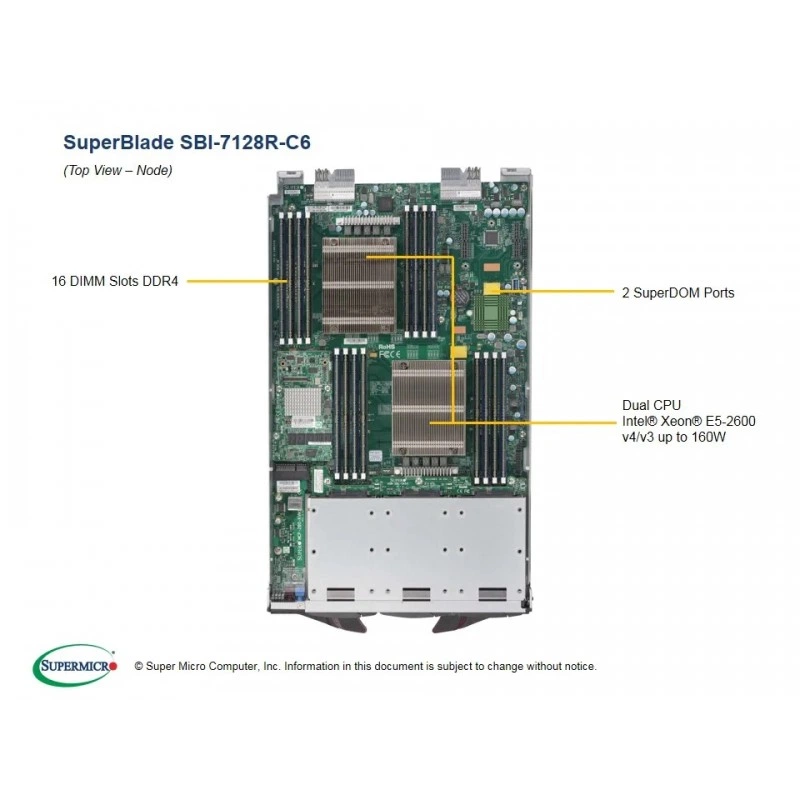

По конструкции модуль имеет 16 слотов 288-pin DDR4 DIMM и поддерживает до 2 ТБ ECC LRDIMM либо до 512 ГБ ECC RDIMM. Поддерживаются модули DDR4 ECC SDRAM с частотами 2400/2133/1866/1600 МГц и напряжением 1.2 В. Отдельно указаны размеры модулей памяти: RDIMM 32/16/8/4 ГБ, LRDIMM 64/32 ГБ и 3DS LRDIMM 128 ГБ. Реализована коррекция одиночных ошибок памяти.

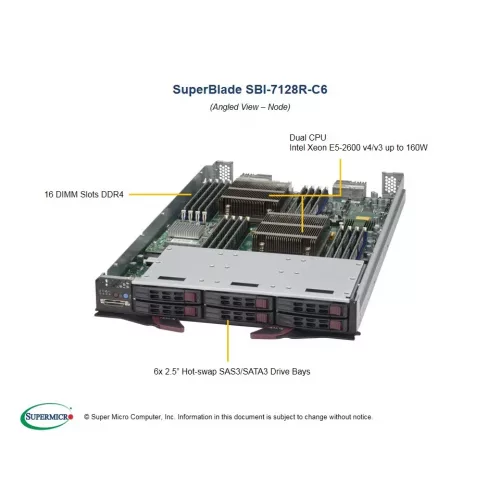

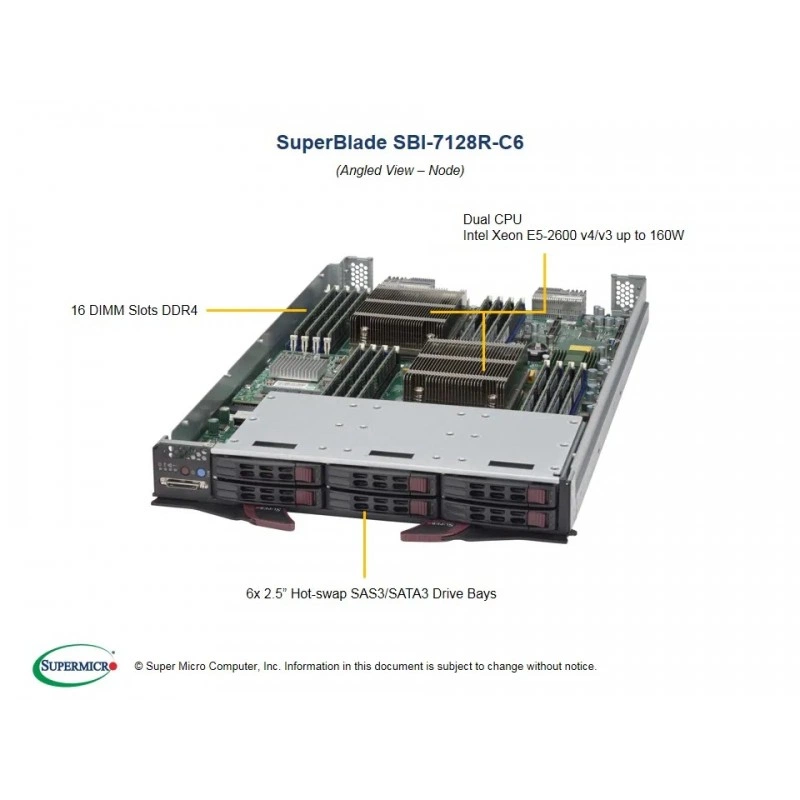

В конфигурации корпуса предусмотрены 6 горячезаменяемых отсеков 2.5" для SAS/SATA/SSD, два порта SuperDOM, разъем TPM 1.2 на 20 контактов и фронтальный разъем для KVM-карты SMCI. В списке комплектующих также указаны air shroud, радиаторы для процессоров Intel и наборы дополнительных модулей, что подтверждает ориентацию на серверную сборку в составе blade-системы.

Технические особенности

Процессорный модуль SuperBlade с интегрированной платой Super B10DRC.
Поддержка Intel Xeon E5-2600 v4/v3, два сокета LGA 2011.
До 22 ядер и до 55 МБ кеша на процессор.
Чипсет Intel C612 Express.
16 слотов DDR4 ECC DIMM, до 2 ТБ LRDIMM или до 512 ГБ RDIMM.
Память DDR4 ECC SDRAM 2400/2133/1866/1600 МГц, 72-bit.
Напряжение памяти 1.2 В.
Broadcom 3108 SAS3 12 Gbps и аппаратный RAID 0/1/5/50/6.
Intel I350 Dual Port Gigabit Ethernet.
IPMI 2.0, KVM over IP, Virtual Media.
Aspeed AST2400 BMC.
128Mb SPI Flash EEPROM с AMI BIOS.
Поддержка PnP, PCI 2.2, ACPI до 3.0 и USB Keyboard support.
Габариты: высота 11.32" (288 мм), ширина 1.67" (42.4 мм), глубина 20.5".
Вес: 8.6 lbs (3.9 kg).
Цвет: Black.
Фронтальные кнопки: Power On/Off и KVM.
Фронтальные индикаторы: Power, UID/KVM, Network Activity, Fault.
SUV (Serial/USB/Video) и KVM connector.
Рабочая температура: 10...35 °C.
Температура хранения: -40...70 °C.
Влажность при работе: 8...90 % без конденсации.
Влажность при хранении: 5...95 % без конденсации.
EMC: FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE directive 89/336/EEC.
Безопасность: UL60950-1, CSA/CUL 60950-1, EN60950-1, CE Low Voltage Directive 73/23/EEE, TUV.
Тепловое ограничение: при полном шасси SuperBlade с четырьмя БП 1620 W максимальная температура окружающей среды 30 °C.

Применение

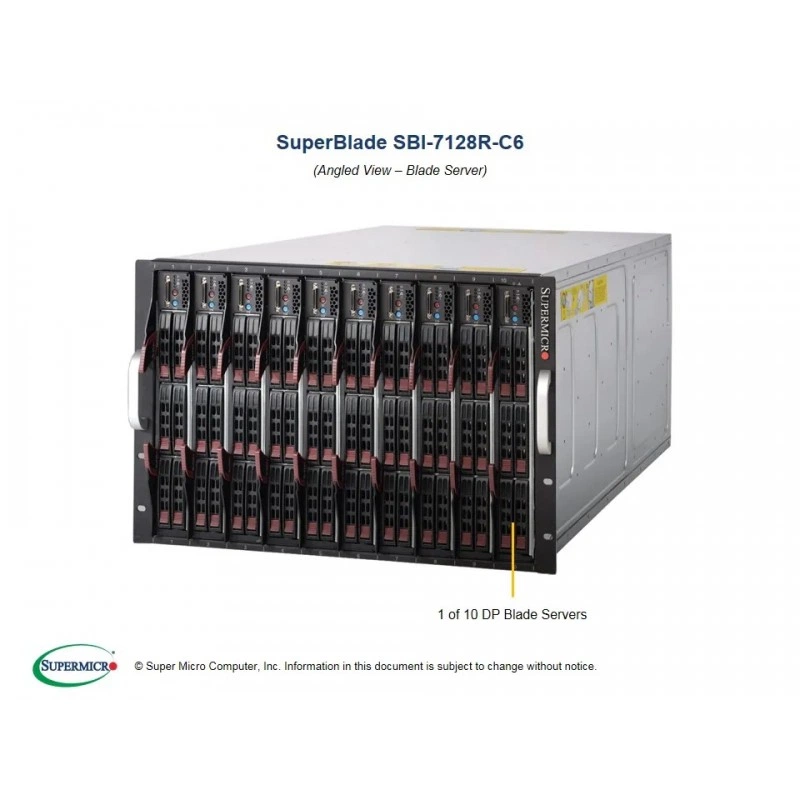

Модуль применяется в составе blade-шасси SuperBlade для серверных задач, где требуется высокая плотность вычислений и централизованное управление. Решение подходит для виртуализации, инфраструктурных сервисов, корпоративных вычислений, кластерных развертываний и сценариев, в которых важны удаленное администрирование, быстрый доступ к системным функциям, резервирование конфигурации и поддержка серверных накопителей SAS/SATA/SSD.

Также платформа может использоваться в средах с повышенными требованиями к совместимости и сертификации, поскольку в спецификации отдельно указаны параметры электромагнитной совместимости, требования безопасности и температурные ограничения эксплуатации.

Совместимость

Шасси и экосистема SuperBlade.
Процессоры Intel Xeon E5-2600 v4/v3.
Память DDR4 ECC RDIMM и ECC LRDIMM.
6x 2.5" SAS/SATA/SSD hot-swap bays.
Опциональные карты InfiniBand или 10GbE mezzanine HCA.
Опциональный TPM security module AOM-TPM-9665V.
Опциональные радиаторы SNK-P0047PS и SNK-P0057PSU.
Опциональные программные лицензии SFT-OOB-LIC и SFT-DCMS-Single.

Комплектация

Processor Blade SBI-7128R-C6.
Материнская плата Super B10DRC.
6 отсеков 2.5" hot-swap.
Front Panel Control с кнопками питания и KVM.
Air shroud set для B10DRC.
Набор AOM-модулей Broadcom 3108 и SAS3.

Логистические данные

Габариты изделия составляют 288 мм по высоте, 42.4 мм по ширине и 20.5" по глубине. Масса - 3.9 кг. Корпус окрашен в черный цвет. При эксплуатации полного шасси SuperBlade с четырьмя источниками питания 1620 W действует тепловое ограничение 30 °C ambient temperature.

Упаковка и маркировка

Вариант изделия маркируется как SBI-7128R-C6, а в таблице SKU указано обозначение Processor Blade SBI-7128R-C6 (Black). Для карточки использовано именно это идентифицирующее обозначение, поскольку оно подтверждено в спецификации и заголовках страницы.

Технические характеристики SBI-7128R-C6

Администрирование и обслуживание

Удаленный доступ: KVM over IP, Virtual Media

Идентификаторы

SKU: SBI-7128R-C6
Артикул производителя: SBI-7128R-C6

Бренд: Supermicro
Модель: SBI-7128R-C6

Комплектация

Комплект поставки: Motherboard / Chassis, Hard Drive Tray, Front Panel Control, Air Shroud, Add-on Module

Мониторинг и индикация

Индикаторы фронтальной панели: Power LED, UID / KVM LED, Network Activity LED, Fault LED

Кнопки фронтальной панели: Power On/Off, KVM

Назначение и классификация

Линейка: SuperBlade

Тип товара: Серверная платформа

Накопители и хранение данных

SAS-контроллер: Broadcom 3108 SAS3 12 Гбит/с
Аппаратный RAID: 0, 1, 5, 50, 6

Отсеки для дисков: 6 x 2.5" hot-swap SAS/SATA/SSD

Оперативная память

Максимальный объем памяти: До 2 ТБ ECC LRDIMM, до 512 ГБ ECC RDIMM
Напряжение памяти: 1.2 В
Поддержка ошибок памяти: Коррекция одиночных ошибок

Слоты памяти: 16 x 288-pin DDR4 DIMM
Тип памяти: DDR4 ECC SDRAM 72-bit
Частота памяти: 2400/2133/1866/1600 МГц

Охлаждение и вентиляция

Опциональные радиаторы: SNK-P0047PS, SNK-P0057PSU

Подключение и интерфейсы

KVM-разъем: 1x Front Connector for SMCI KVM Card
Поддержка DOM: 2x SuperDOM ports

Разъемы фронтальной панели: SUV (Serial/USB/Video) & KVM Connector

Процессорная подсистема

Кеш: До 55 MB
Максимальное число ядер: До 22
Поддерживаемые процессоры: Intel Xeon E5-2600 v4/v3

Сокет процессора: Dual Socket R3 (LGA 2011)
Чипсет: Intel C612 Express

Размеры и физические параметры

Вес нетто: 8.6 lbs (3.9 кг)
Высота: 11.32" (288 мм)

Глубина: 20.5"
Ширина: 1.67" (42.4 мм)

Сертификация и стандарты

EMC Европа: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE Directive 89/336/EEC
EMC США/Канада: FCC- Emissions (US) Verification
TPM: 1x TPM 1.2 20-pin Header
Опциональный TPM модуль: AOM-TPM-9665 В

Сертификация безопасности Германия: TUV
Сертификация безопасности Европа: EN60950-1, CE Low Voltage Directive 73/23/EEE
Сертификация безопасности США/Канада: UL60950-1, CSA/CUL 60950-1

Сеть и интерфейсы

ИнфиниБэнд / 10GbE mezzanine: 4x FDR-10/QDR (40 Гбит/с) InfiniBand or 10 Гбит/с mezzanine HCA, optional
Сетевой контроллер: Intel I350 Dual Port Gigabit Ethernet

Технологии сети: Intel I/OAT 3, VMDq

Слоты расширения и шины

Системная шина: QPI до 9.6 GT/s

Совместимость

Материнская плата: Super B10DRC

Опциональные программные лицензии: SFT-OOB-LIC, SFT-DCMS-Single

Управление и удаленный доступ

BIOS: 128Mb SPI Flash EEPROM with AMI BIOS
Графика / BMC: Aspeed AST2400 BMC

Управление: IPMI 2.0 via CMM
Функции BIOS: PnP, PCI 2.2, ACPI up to 3.0, USB Keyboard support

Условия эксплуатации

Влажность хранения: 5...95 % без конденсации
Рабочая влажность: 8...90 % без конденсации

Рабочая температура: 10...35 °C
Температура хранения: -40...70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Оксана Герасимова27.04.2025

5/5

Взяли Supermicro SBI-7128R-C6 под blade-шасси, когда нужно было увеличить плотность вычислений без расширения стойки. Модуль поставился в существующую систему SuperBlade без сюрпризов, поднялся и сразу ушел в рабочую нагрузку. Для администрирования это удобнее, чем держать разрозненные отдельные серверы.

Плюсы товара

удобное размещение

0 0

Вопросы о товаре

Почему при выборе SBI-7128R-C6N/7128R-C6 для SuperBlade важно учитывать именно совместимое шасси, а не использовать модуль автономно?

Модуль рассчитан на работу в составе blade-шасси SuperBlade и использует экосистему с управляющим модулем (CMM) и подсистемами шасси для питания/управления. Без совместимого шасси часть функций удаленного доступа и эксплуатации может быть недоступна.

Какие ограничения по памяти и типам модулей нужно проверить, чтобы получить нужный объем (RDIMM/LRDIMM) в SBI-7128R-C6?

В модуле 16 слотов DDR4 DIMM, поддерживаются до 2 ТБ ECC LRDIMM или до 512 ГБ ECC RDIMM, а также частоты 2400/2133/1866/1600 МГц при напряжении 1.2 В. Чтобы не получить меньший объем, подбирайте именно совместимый тип модулей (RDIMM vs LRDIMM) под планируемую вместимость.

Если вам важен аппаратный RAID, какие варианты режимов поддержаны и что это значит для планирования хранения на 2.5" отсеках?

Контроллер Broadcom 3108 SAS3 заявлен с аппаратным RAID в режимах 0/1/5/50/6. Это позволяет выбрать уровень отказоустойчивости под SLA, но при проектировании проверьте, что ваши диски и схема размещения 2.5" bays действительно рассчитаны на эти режимы.

Какие сетевые ограничения стоит учесть, если рассчитываете строить отказоустойчивую связь на уровне узла (1GbE/опции mezzanine)?

Базово в модуле установлен Intel I350 Dual Port Gigabit Ethernet. Для более высокой скорости или специализированной сети в описании указаны опциональные mezzanine-карты (InfiniBand или 10GbE). При планировании сети заранее определите, нужно ли вам расширение, и сопоставьте это с выбранной архитектурой шасси.

Какие температурные ограничения важно заложить в эксплуатацию при полной нагрузке шасси SuperBlade, чтобы избежать перегрева?

Для полного шасси SuperBlade с четырьмя БП 1620 W указано тепловое ограничение: максимальная температура окружающей среды 30°C. При планировании площадки и airflow учтите это ограничение, особенно если модуль будет работать в максимальной конфигурации.
