Материнская плата Supermicro X14SBT-GAP (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

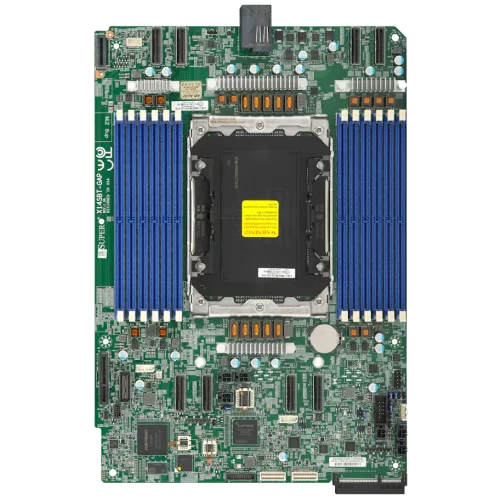

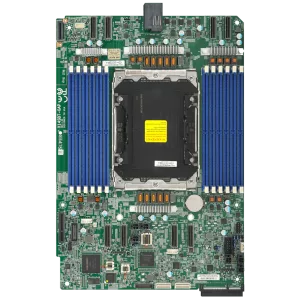

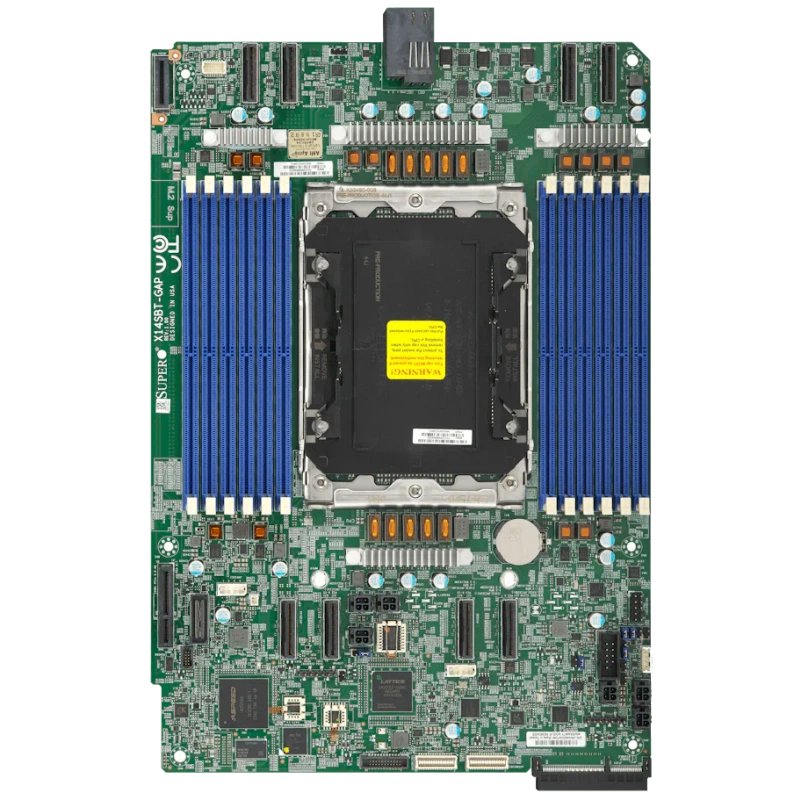

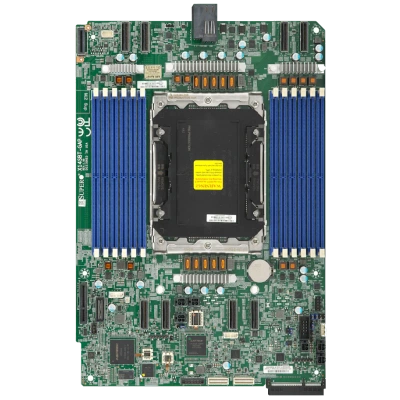

Материнская плата Supermicro X14SBT-GAP предназначена для серверной платформы и ориентирована на использование в составе систем SuperServer. Это проприетарная плата формата 8.53" x 12.42" (21.67 cm x 31.55 cm), рассчитанная на установку в совместимые серверные шасси и серверные конфигурации Supermicro. В качестве идентификатора изделия используется SKU MBD-X14SBT-GAP, а сама модель обозначается как X14SBT-GAP. На изображении и в техническом блоке плата описана как X14 UP GrandTwin Server Board.

Функциональные возможности MBD-X14SBT-GAP

Плата построена под один процессор Intel Xeon 6900-series с P-cores и сокетом Single Socket BR (LGA-7529). Поддерживается процессор с TDP до 500 Вт, а количество вычислительных ядер для поддерживаемых процессоров достигает 128 C. Для памяти предусмотрено 12 слотов DIMM с поддержкой до 3 ТБ, включая DDR5 ECC RDIMM и DDR5 ECC MRDIMM. Для MRDIMM указана поддержка частот до 8800 MT/s, для RDIMM до 6400 MT/s. Напряжение памяти составляет 1.1 В. Реализована коррекция одиночных ошибок и обнаружение двойных ошибок с использованием ECC-памяти.

Из встроенных компонентов указаны системная логика System on Chip и контроллер ASPEED AST2600 BMC для функций IPMI. В разделе ввода-вывода присутствуют видеовыход через 1 порт ASPEED AST2600 BMC, 1 COM-порт через header и 1 TPM header. В списке ключевых особенностей также отмечены 1 PCIe 5.0 x8 через customized 124-pin slim cool edge connector для front I/O module, 8 линий PCIe 5.0 x8 через MCIO connectors для AIOM, накопителей или плат расширения, а также 1 PCIe 5.0 x8 GENZ 2C connector для подключения 2x M.2 через фирменный адаптер. Для M.2 указаны форм-факторы 2280 и 22110, а поддержка M.2 требует опциональную плату-адаптер.

Технические особенности

• Форм-фактор: Proprietary.
• Размеры: 8.53" x 12.42" (21.67 cm x 31.55 cm).
• Процессор: один сокет BR (LGA-7529).
• Поддерживаемая линейка CPU: Intel Xeon 6900-series processors with P-cores.
• Максимальный TDP процессора: до 500 Вт.
• Количество ядер поддерживаемых CPU: до 128 C.
• Память: 12 DIMM slots.
• Максимальный объем памяти: до 3 ТБ.
• Типы памяти: ECC DDR5 MRDIMM и ECC DDR5 RDIMM.
• Частота памяти: до 8800 MT/s для MRDIMM и до 6400 MT/s для RDIMM.
• Напряжение памяти: 1.1 В.
• Защита ошибок памяти: исправление одиночных битовых ошибок и обнаружение двойных битовых ошибок.
• Чипсет: System on Chip.
• IPMI: ASPEED AST2600 BMC.
• Видео: 1 порт ASPEED AST2600 BMC.
• Последовательный порт: 1 COM port via header.
• TPM: 1 TPM header.
• Расширение: 8 PCIe 5.0 x8 via MCIO connector slots.
• Дополнительные слоты: 1 PCIe 5.0 x8 slot и еще 1 PCIe 5.0 x8 slot.
• M.2: 2 слота M.2 PCIe 5.0 x8, M-key 2280/22110, через optional M.2 adapter card.

Варианты применения

Материнская плата применяется в серверных системах Supermicro, где требуется односокетная платформа с высокой плотностью вычислительных ресурсов, поддержкой крупного объема DDR5 памяти, интерфейсами PCIe 5.0 и возможностью подключения M.2 накопителей через адаптер. Плата подходит для сборки и обновления серверов серии GrandTwin и других совместимых серверных решений Supermicro, где важны расширяемость, IPMI-управление и серверный класс надежности.

Совместимость

Указана совместимость с системой SYS-212GT-DNAF. Также в техническом блоке плата отнесена к X14 UP GrandTwin Server Board и предназначена для использования в составе SuperServer only. Для установки M.2 требуется опциональный адаптер, а часть интерфейсов реализована через специализированные разъемы и серверные кабельные соединения.

Монтаж и эксплуатация

Плата имеет проприетарный форм-фактор и размеры, которые необходимо учитывать при подборе корпуса или серверного шасси. Поддерживается серверная конфигурация с одним процессором, большим объемом памяти и интерфейсами для подключения накопителей и модулей расширения. Для корректной работы системного мониторинга и удаленного управления используется BMC ASPEED AST2600.

Логистические данные

Тип изделия и размеры позволяют использовать плату как серверный компонент для интеграции в готовые платформы и OEM-сборки. Для транспортировки и хранения важно учитывать проприетарный формат и необходимость совместимого шасси, поскольку изделие не является универсальной потребительской материнской платой.
