Артикул: MBD-X11SPL-F-B

Наличие уточняйте

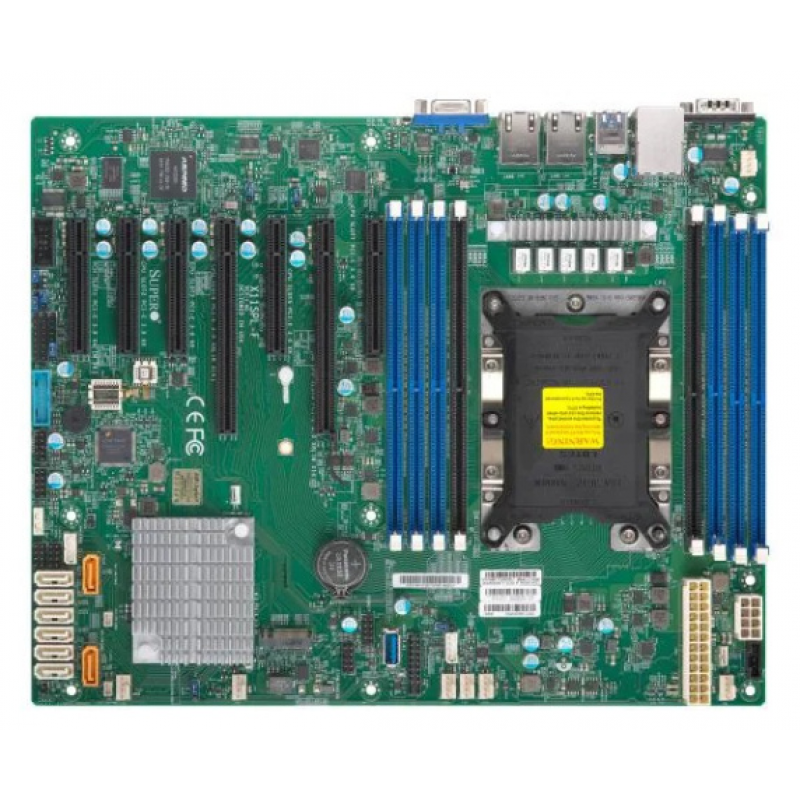

Supermicro MBD-⁠X11SPL-⁠F-⁠B материнская плата ATX

Цена последней отгрузки со склада:

68 925 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SPL-F-B

Supermicro MBD-X11SPL-F-B - серверная материнская плата форм-фактора ATX для платформ на базе процессоров Intel с сокетом LGA3647 и чипсетом Intel C621. Модель ориентирована на построение производительных серверных систем и рабочих платформ, где требуется поддержка двухканальной памяти, расширение по PCI Express и подключение нескольких накопителей. Зеленое исполнение платы соответствует типичному серверному дизайну, а отсутствие встроенного процессора и аудиокодека подчеркивает ее серверное назначение.

Плата поддерживает память DDR4, имеет 8 слотов DIMM и максимальный объем до 2048 ГБ. Частота памяти заявлена до 2933 МГц, что позволяет использовать ее в конфигурациях с повышенными требованиями к пропускной способности подсистемы ОЗУ. Для расширения предусмотрены 2 слота PCIe x16 версии 3.0, один разъем M.2 и 8 портов SATA. Поддержка режимов SATA RAID 0, 1, 5 и 10 расширяет сценарии построения дисковой подсистемы, а наличие разъема RS-232, двух сетевых портов RJ-45 и разъемов для корпусных вентиляторов делает плату удобной основой для серверного корпуса.

Питание организовано через основной разъем 24 pin и разъемы питания процессора 8 pin. Плата не оснащена подсветкой, не поддерживает Wi-Fi и не имеет встроенного звукового адаптера, что соответствует серверной ориентации модели. Набор интерфейсов и параметров позволяет использовать ее как базу для узлов, где приоритетом являются стабильность, совместимость с серверными процессорами и возможность подключения накопителей и периферии без избыточных потребительских функций.

Функциональные возможности

Плата X11SPL-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45.
  • SATA: Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280, 22110; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x8 (в физическом слоте x16),; 4 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку).
  • Управление: ASPEED AST2500.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SPL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-605CB, SC813MFTQC-R407CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SPL-F2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 1GbE с Intel I210; 2 RJ45
X11SSL-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SPM-F2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 1GbE LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SPL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11SPL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
Количество разъёмов DIMM
8
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 165W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
6 USB 2.0 порт(ы) (6 через внутреннюю колодку)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 1GbE с Intel I210
Сетевые порты
2 RJ45
Слоты PCIe
2 PCIe 3.0 x8 (в физическом слоте x16),; 4 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SPL-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280, 22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, M.2 NGFF разъём, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Управление питанием ACPI
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 7-fan состояние
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.0; Пробуждение по RTC; SMBIOS 3.0 или новее

Отзывы о товаре

Эдуард Орлов25.02.2025

5/5

Плату поставили в E ATX корпус, и по посадке она подошла без переделок. Память DDR4 определилась сразу, а потом подключили еще пару накопителей. После запуска ничего дополнительно настраивать не пришлось.

Плюсы товара

Память определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по совместимости по процессору нужно проверить при использовании MBD-X11SPL-F-B в серверном корпусе?

Плата рассчитана под сокет LGA3647 и платформу Intel с чипсетом Intel C621. Если процессор не соответствует LGA3647, плата не будет работать в составе системы без замены CPU/платформы.

Что для инженера значит питание «24 pin» и «8 pin» на MBD-X11SPL-F-B при сборке серверной системы?

На плате требуется основное питание 24 pin и питание процессора 8 pin. При подборе БП убедитесь, что в корпусе/БП есть нужные разъёмы, иначе система может не стартовать или работать нестабильно.

Какие сценарии дисковой подсистемы можно собрать на этой плате, и что важно учесть про SATA RAID?

Плата имеет 8 портов SATA и поддержку SATA RAID 0/1/5/10, а также 1 разъем M.2. Перед сборкой определитесь, какие данные будут на SATA-RAID, а какие на M.2, и выбирайте схему под требуемую отказоустойчивость/производительность.

Как расширение по PCI Express на MBD-X11SPL-F-B может повлиять на компоновку серверной сборки?

Предусмотрены 2 слота PCIe x16 (PCI Express 3.0). При установке нескольких устройств учитывайте, что эти слоты могут ограничивать размещение по механике корпуса и выбор карт, а сетевые/накопительные контроллеры нужно подбирать под нужные интерфейсы.

Какие разъёмы для управления вентиляторами нужно предусмотреть в корпусе, чтобы плате хватало охлаждения?

На плате заявлено 7 разъёмов для корпусных вентиляторов 4-pin. При сборке проверьте, что в корпусе/проводке есть поддержка нужного количества вентиляторов и что они подключаются к этим разъёмам для нормального термоконтроля.
