Артикул: MBD-H12DSI-N6-B

Наличие уточняйте

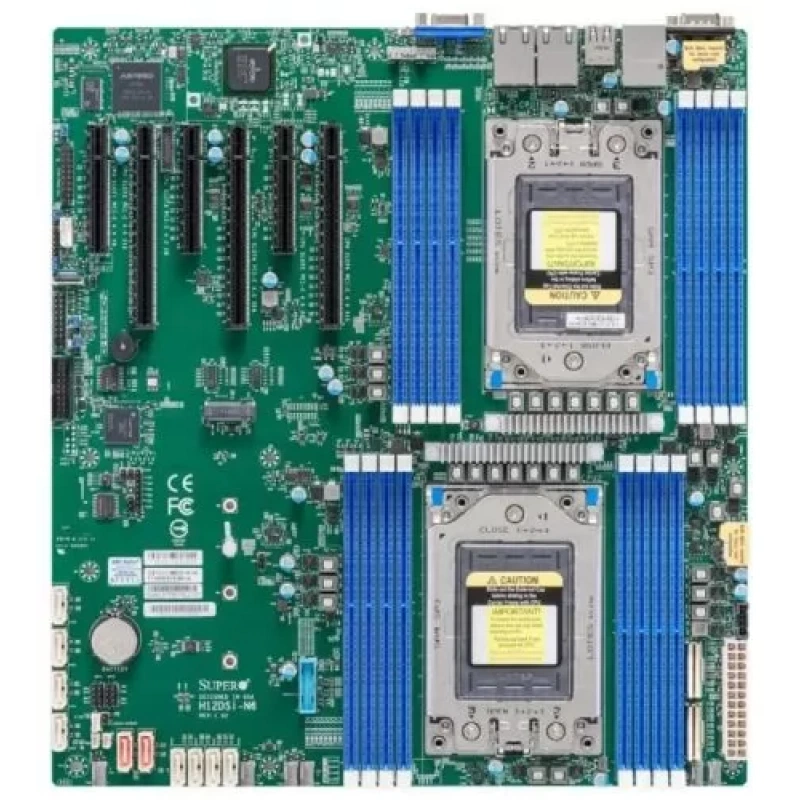

Материнская плата E-⁠ATX Supermicro MBD-⁠H12DSI-⁠N6-⁠B

Цена последней отгрузки со склада:

104 250 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12DSI-N6-B

Материнская плата Supermicro MBD-H12DSI-N6-B выполнена в форм-факторе E-ATX и предназначена для серверных платформ AMD с сокетом SP3. Модель сочетает поддержку процессоров AMD EPYC 7002 и AMD EPYC 7003, большое количество слотов памяти DDR4 и набор интерфейсов для накопителей, сетевых подключений и сервисного обслуживания. Плата рассчитана на создание производительных серверных систем, где важны высокая плотность памяти, наличие NVMe и SATADOM, а также возможность подключения нескольких устройств расширения.

В конфигурации предусмотрено 16 слотов DDR4 с частотой до 3200 МГц и максимальным объемом памяти до 4096 ГБ. Для хранения данных доступны 10 портов SATA 6G, 2 разъема SATADOM и 4 линии NVMe, а также 1 разъем M.2. Слоты расширения включают 3 слота PCIe x16 и интерфейс PCI Express 4.0. На задней панели и в составе платы присутствуют 2 сетевых порта RJ-45, IPMI LAN, VGA, COM, а также порты USB 3.0 и USB 2.0.

Питание реализовано через основной разъем 24 pin и два разъема CPU 8 + 8 pin, а для охлаждения предусмотрено 8 разъемов для корпусных вентиляторов. Аудиоконтроллер на плате отсутствует, что характерно для серверной конфигурации. Такое сочетание возможностей делает модель подходящей основой для серверов с акцентом на хранение данных, сетевую связность и эксплуатацию в профессиональной среде.

Функциональные возможности

Функциональность H12DSI-N6 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: EATX; 12" x 13.05" (30.5cm x 33.1cm).
  • Оперативная память: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: Два LAN через Broadcom BCM5720L Gigabit Ethernet-контроллер; 2x 1GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов.
  • M.2: Interface: 1 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 4.0 x16 слоты; 3 PCI-E 4.0 x8 слоты.
  • USB: 2 USB 2.0 портов (сзади); 4 USB 3.0 портов (2 сзади, 2 колодки).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H12DSI-N6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LA25TQC-R609LP, CSE-LA26AC12-R920LP1. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H12DSI-N6Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два LAN через Broadcom BCM5720L Gigabit Ethernet-контроллер; 2x 1GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12DSI-NT6Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два LAN через Broadcom BCM57416 10GBase-T Ethernet-контроллер; 2x 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12DSU-INДва AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP332 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Provided через Ultra Райзер Card; 1 Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45 Выделенная LAN IPMI порт
H12SSW-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; Flexible networking provided через AIOM; 1 Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H12DSI-N6. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00042-0N — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00042-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H12DSI-N6-B

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2600 BMC; 1 VGA порт
Порты USB
2 USB 2.0 портов (сзади); 4 USB 3.0 портов (2 сзади, 2 колодки)
Сетевые контроллеры
Два LAN через Broadcom BCM5720L Gigabit Ethernet-контроллер
Сетевые порты
2x 1GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 4.0 x16 слоты; 3 PCI-E 4.0 x8 слоты

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-H12DSi-N6-B
1 шт.; H12DSi-N6 Материнская плата
Поддерживаемые модели
AS -2024S-TR

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.1cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
EATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: 1 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
До 8 состояние вентиляторов контроль оборотов; До 8x 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъёмы; 4 PCI-E 4.0 NVMe x4 Внутренний портов; TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 6.2; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Георгий25.06.2025

5/5

Плату брали под сборку на SP3, и по установке она сразу встала как нужно. Память на DDR4 завелась, два сетевых порта увиделись в системе, дальше уже осталось только доделать настройку. Для такого сервера это оказался очень практичный вариант.

Плюсы товара

Память и сеть поднялись

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения совместимости нужно учесть при установке этой платы в сервер под AMD SP3?

Плата рассчитана на сокет SP3 и поддерживает AMD EPYC 7002 и 7003, поэтому при подборе важно проверить, что в серверной платформе действительно используется SP3 и поддерживаемые модели EPYC.

Сможет ли эта плата закрыть задачи по хранению с mix дисков, если нужно одновременно SATA, SATADOM и NVMe?

Да, на плате предусмотрены 10 портов SATA 6G, 2 разъема под SATADOM и 4 линии NVMe (плюс 1 разъем M.2), но при проектировании нужно согласовать, какие именно устройства вы планируете использовать под SATA/NVMe и как распределить нагрузку по интерфейсам.

Что важно проверить по памяти и каналам, чтобы система с большим ОЗУ работала предсказуемо в реальной конфигурации?

У платы 16 слотов DDR4 и 8 каналов, а также заявлена максимальная частота 3200 МГц и общий максимум до 4096 ГБ. При сборке важно продумать заполнение по каналам и проверить, что выбранные модули и конфигурация слотов соответствуют целевому режиму по частоте.

Какие сетевые и сервисные интерфейсы стоит заранее учесть для эксплуатации и удаленного администрирования?

На плате есть 2 порта RJ-45 и IPMI LAN, плюс служебные интерфейсы VGA и COM. Это важно, если вы планируете удаленное администрирование и обслуживание без KVM, а также интеграцию в вашу схему управления доступом и сетевой инфраструктурой.

Какие узкие места по расширению могут возникнуть, если планируются несколько плат в PCIe?

В плате предусмотрены 3 слота PCIe x16 и версия PCI Express 4.0. При проектировании конфигурации важно учитывать, сколько контроллеров/ускорителей вы планируете ставить и как это будет распределено по слотам, чтобы не уткнуться в ограничения по числу доступных линий/слотов.
