Артикул: MBD-X14SAE-B

В наличии

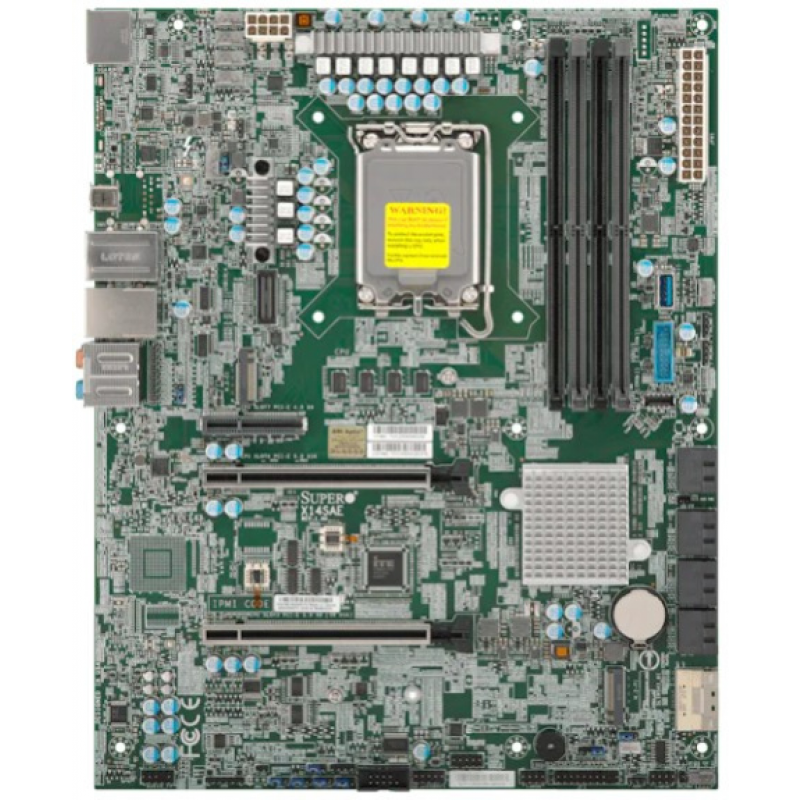

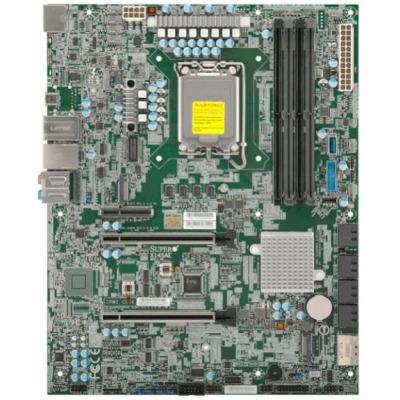

Материнская плата ATX Supermicro MBD-⁠X14SAE-⁠B

Цена последней отгрузки со склада:

67 385 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SAE-B

Материнская плата Supermicro MBD-X14SAE-B выполнена в форм-факторе ATX и предназначена для серверных и рабочих систем на платформе Intel с сокетом LGA1851. Модель построена на чипсете Intel W880, поддерживает память DDR5 и рассчитана на установку четырех модулей с частотой до 4400 МГц по JEDEC. Такая конфигурация подходит для сборок, где важны совместимость с современными процессорами Intel, расширяемость по памяти и наличие набора интерфейсов для накопителей, сетевых подключений и периферии.

Плата оснащена двумя слотами PCI Express x16 версии 5.0, двумя разъемами M.2, восемью портами SATA и поддержкой NVMe. На задней панели предусмотрены видеовыходы DisplayPort и HDMI, а также набор USB-портов разных поколений. Для подключения к сети используются два разъема RJ-45, а скорость сетевого адаптера составляет 1 Гбит/с и 2.5 Гбит/с. Сочетание этих возможностей делает модель удобной для систем, где требуется дисковая подсистема с SSD NVMe, несколько высокоскоростных интерфейсов и гибкость при построении конфигурации.

На плате также предусмотрены внутренние разъемы для USB, COM-порт RS-232, семь разъемов для корпусных вентиляторов и отдельный разъем для процессорного охлаждения. Питание организовано через основной разъем 24 pin и разъем питания процессора 8 pin. Цвет платы зеленый, встроенный процессор не предусмотрен, подсветка элементов отсутствует. Это практичное решение для платформы Intel, ориентированное на стабильную установку в совместимые корпуса и использование в системах без игровых акцентов.

Функциональные возможности

При проектировании сервера на X14SAE сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM.
  • Сеть: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro].
  • SATA: 8 SATA (6Gbps); Intel W880 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 5.0 x4 слот (M-key 2280).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 1 USB 3.2 Gen2x2 порт(ы) (колодка); 1 USB 4 Type-C порт(ы) (сзади).
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel W880.
  • Видео: 1 Intel Thunderbolt 4 Type C (Shared w/ USB4/ DP2.1) 2.1 порт(ы); 1 Display порт порт(ы); 1 порт(ы) supporting 8K@60Hz as specified в HDMI 2.1 (сзади).

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SAEОдин V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro]
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SAE. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00192-1B — 1 шт., Кабель SATA CBL-0044L — 4 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SAE-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM
Ёмкость и слоты памяти
До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры
Сокет процессора
LGA-1851
Чипсет
Intel W880
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Intel Thunderbolt 4 Type C (Shared w/ USB4/ DP2.1) 2.1 порт(ы); 1 Display порт порт(ы); 1 порт(ы) supporting 8K@60Hz as specified в HDMI 2.1 (сзади)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 1 USB 3.2 Gen2x2 порт(ы) (колодка); 1 USB 4 Type-C порт(ы) (сзади)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые контроллеры
Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro]

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00192-1B
1 шт.; Стандартная заглушка I/O для X14SAE с EMI Gasket & Black Mylar
Комплект: Кабель SATA CBL-0044L
4 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
8 SATA (6Gbps); Intel W880 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 5.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Разъём питания 8-pin 12 V DC; Управление питанием ACPI; Разъём питания ATX; Разъём датчика вскрытия корпуса; Управление включением после восстановления питания; Аппаратная защита CPU при перегреве; RoHS; Разгон по напряжению и частоте; WOL
Контроль напряжений
+1.8V CPU,+12V,+3.3V,+5V,1.05 (PCH),3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,Температура PCH,Температура системы,Три зоны охлаждения,UID,VBAT

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SAA (limited Поддержка)
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; UEFI 2.9; SMBIOS 3.8 или новее

Отзывы о товаре

Инна Яковлева10.08.2025

5/5

С этой платой сборка прошла спокойнее, чем ожидали. Поставили в ATX корпус, подключили SATA накопители и пару внешних устройств, потом уже занялись настройкой системы. Для современной платформы Intel она легла на место без лишних доработок.

Плюсы товара

Накопители и периферия подключились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Можно ли подключать на этой плате одновременно 8 SATA-дисков и NVMe-накопители M.2, не упираясь в интерфейсы?

Да, у платы предусмотрены 8 портов SATA и 2 разъема M.2, при этом указана поддержка NVMe. Перед сборкой важно распланировать, какие накопители будут на SATA, а какие — в M.2.

Достаточно ли 2 RJ-45 для отказоустойчивости или нужен запас по сетевой инфраструктуре?

На плате два порта RJ-45, но их скорость различается: 1 Гбит/с и 2.5 Гбит/с. Для сценариев отказоустойчивости и однородной пропускной способности нужно оценить, как это будет использоваться в вашей сети.

Какие риски по питанию и охлаждению стоит проверить перед установкой в серверный корпус с несколькими вентиляторами?

Плата требует питание 24 pin и 8 pin для процессора, а также имеет 7 разъемов для корпусных вентиляторов и отдельный разъем под кулер 4 pin. Перед монтажом проверьте, что в корпусе будут задействованы нужные разъемы и что корпус способен обеспечить достаточный воздушный поток для нагрузки.

Если планируется установка двух PCIe 5.0 ускорителей/контроллеров в x16-слоты, как учесть ограничения по слоту и питанию?

У платы два слота PCIe x16 версии 5.0, но при полной загрузке расширения важно учитывать габариты и подвод питания для карт, а также то, что остальная подсистема (накопители, сеть, вентиляторы) должна нормально работать в вашем корпусе.

Нужна ли отдельная видеокарта, или какие варианты вывода доступны для первичной настройки и мониторинга?

На плате есть видеовыходы HDMI и DisplayPort. Это означает, что для базовой настройки и отображения могут использоваться встроенные выходы платы, если ваша конфигурация их поддерживает.
