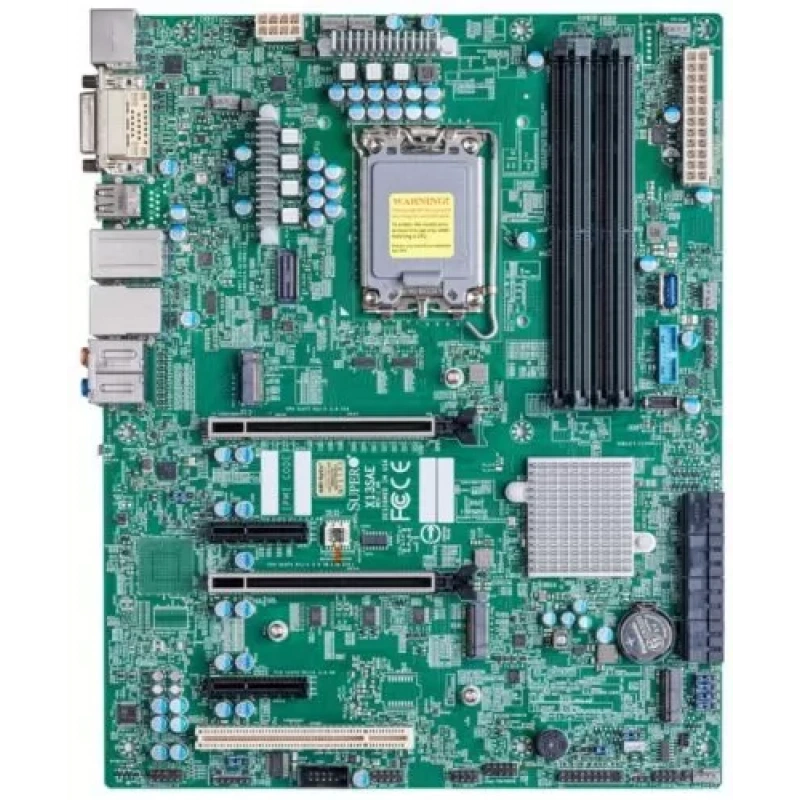

Supermicro MBD-X13SAE-B материнская плата ATX

Основная информация о материнской плате Supermicro MBD-X13SAE-B

Supermicro MBD-X13SAE-B — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X13SAE. Процессорная платформа: 1 процессорный разъём V0; 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Системная логика: Intel W680. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s, 4 разъёма DIMM. Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 RJ45 1 GbE LAN порт(ы); 1 RJ45 2.5 GbE LAN порт(ы). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X13SAE задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0; 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s, 4 разъёма DIMM.
• Сеть: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 RJ45 1 GbE LAN порт(ы); 1 RJ45 2.5 GbE LAN порт(ы).
• SATA: 8 SATA (6Gbps) через Intel W680; RAID 0/ 1/ 5/ 10 Поддержка; 8 SATA3 (6 Gb, RAID 0, 1, 5, 10).
• M.2: 3 M.2 PCIe 4.0 x4 слоты (M-key 2280).
• PCIe: 2 PCIe 5.0 x16 слоты; 2 PCIe 3.0 x4 слоты.
• USB: 1 USB 3.2 Gen2x2 порт(ы) (колодка); 3 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen1x1 Type-A порт(ы); 2 USB 2.0 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 2.0 порт(ы) (сзади).
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel W680.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0; 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s, 4 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SAE. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
