Артикул: MBD-X12SAE-B

В наличии

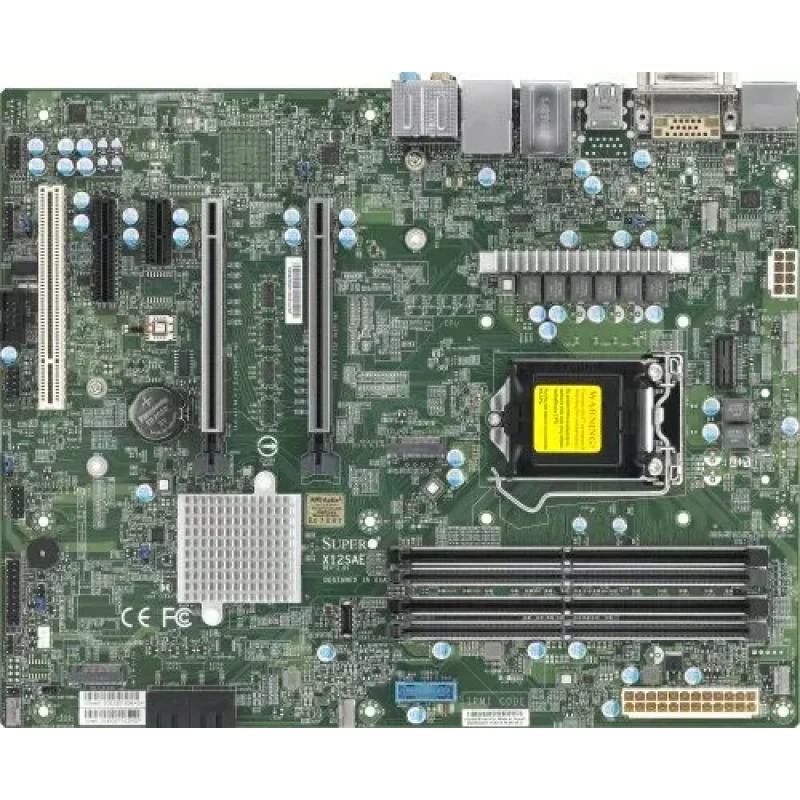

Материнская плата ATX Supermicro MBD-⁠X12SAE-⁠B

Цена последней отгрузки со склада:

49 637 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SAE-B

Материнская плата Supermicro MBD-X12SAE-B выполнена в форм-факторе ATX и предназначена для платформы Intel с сокетом LGA1200. Модель основана на чипсете Intel W480 и подходит для сборки серверных и рабочих систем, где требуется поддержка памяти DDR4, несколько слотов расширения и набор интерфейсов для подключения накопителей, периферии и мониторов. Плата ориентирована на конфигурации, в которых важны совместимость с процессорами Intel, стандартный формат ATX и наличие встроенных видеовыходов.

Плата поддерживает 4 слота памяти DDR4 с максимальной частотой 2933 МГц и объемом до 128 ГБ. Для накопителей предусмотрены 4 порта SATA 6G и 2 разъема M.2. Встроенные слоты расширения включают 2 слота PCIe x16 и 1 слот PCI-E x1, что позволяет устанавливать дополнительные контроллеры и адаптеры. На задней панели доступны разъемы для подключения сетевых устройств, а в составе интерфейсов присутствуют USB Type-C, USB 3.2, HDMI, DisplayPort, DVI-D и COM.

Дополняют конфигурацию разъемы для корпусных вентиляторов, питание через 24-pin и CPU 8-pin, а также встроенный аудиоконтроллер Realtek ALC888S. Такое сочетание характеристик делает модель удобной основой для систем, где требуется универсальный набор интерфейсов и совместимость с платформой Intel LGA1200.

Функциональные возможности

При проектировании сервера на X12SAE сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: До 128GB of ered память с скорости До 2933MHz (2DPC).
  • Сеть: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45.
  • SATA: Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8),; 1 PCIe 3.0 x1.
  • USB: 2 USB 3.2 Gen1 порт(ы) (2 type A).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; До 128GB of ered память с скорости До 2933MHz (2DPC). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12SAEIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45
X12SAE-510th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
X12STN-E11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12STE-FIntel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SAE. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SAE-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
До 128GB of ered память с скорости До 2933MHz (2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480/ W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы)
Порты USB
2 USB 3.2 Gen1 порт(ы) (2 type A)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые порты
1 RJ45; 1 RJ45
Слоты PCIe
1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8),; 1 PCIe 3.0 x1

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00151-0N
1 шт.; Заглушка I/O
Комплект: Кабели SATA CBL-0044L
2 шт.; Кабели SATA

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Температура сетевого контроллера, Защита CPU при перегреве, +1.8V PCH, +1.0V PCH
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Power supply мониторинг, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
Тип BIOS
AMI BIOS, SPI Flash
Функции BIOS
ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее

Отзывы о товаре

Леонид04.07.2025

5/5

После замены платы собрали систему на LGA1200 и запустили с DDR4 и двумя накопителями. Изображение сразу пошло через HDMI, позже проверили и остальные выходы. Для универсального сервера и рабочей машины это хороший вариант.

Плюсы товара

Изображение пошло сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

На что обратить внимание по процессору и платформе, чтобы плата ATX не оказалась несовместимой?

Плата рассчитана на сокет Intel LGA1200 и чипсет Intel W480, поэтому при подборе процессора и совместимой платформы нужно ориентироваться на LGA1200.

Как ограничение по DDR4 2933 МГц и объему до 128 ГБ влияет на конфигурацию памяти?

В плате 4 слота DDR4 с поддержкой до 128 ГБ и частоты до 2933 МГц, поэтому при сборке важно подобрать DDR4-модули, чтобы конфигурация поддерживала требуемый режим по частоте и объему.

Если нужно хранение для нескольких дисков, какие интерфейсы уже доступны на плате?

Предусмотрены 4 порта SATA 6G и 2 разъема M.2, поэтому часть SSD можно подключить по SATA и до двух накопителей через M.2.

Как оценить, хватит ли слотов расширения под контроллеры, учитывая 2 x PCIe x16 и PCIe x1?

На плате предусмотрены 2 слота PCIe x16 и 1 слот PCIe x1, поэтому выбор карт расширения нужно согласовать с тем, какие устройства требуют full-length x16 и какие можно разместить в x1.

Какие базовые разъемы видео и подключения периферии есть, чтобы избежать лишних адаптеров?

На плате есть видеовыходы HDMI, DisplayPort и DVI-D, а для периферии предусмотрены USB Type-C и USB 3.2; это обычно позволяет подключить монитор и основные устройства без поиска нестандартных переходников.
