Артикул: MBD-H13SSL-NT-B

В наличии

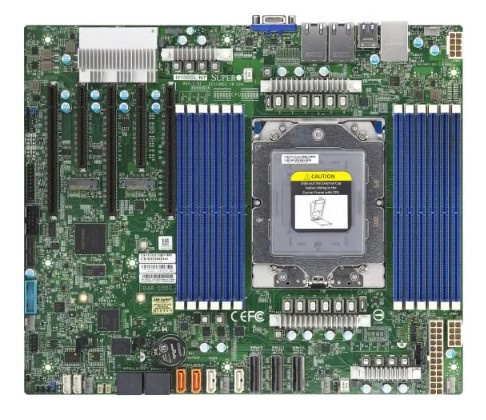

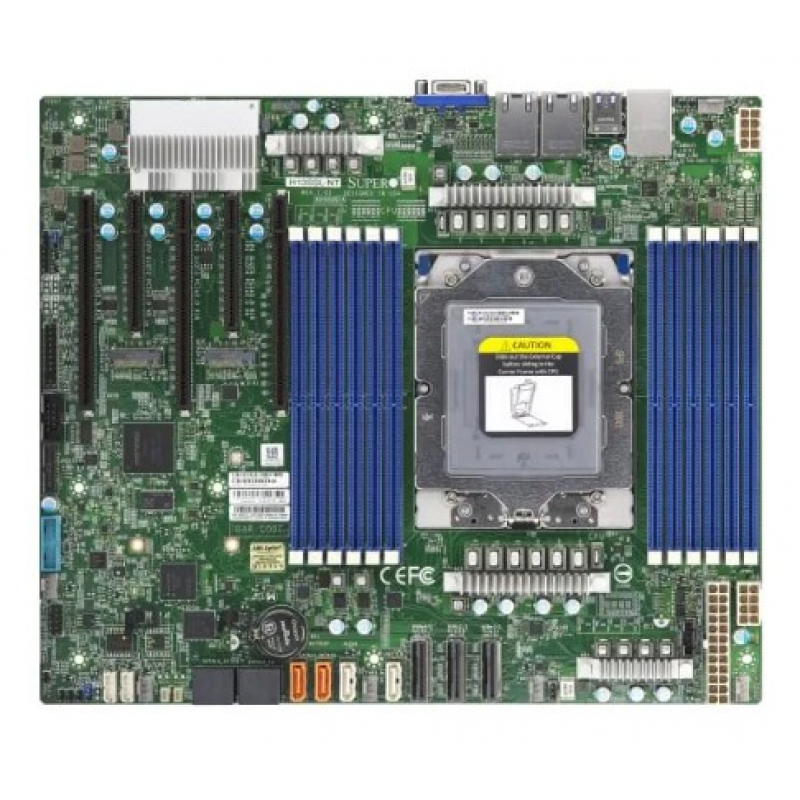

Материнская плата ATX Supermicro MBD-⁠H13SSL-⁠NT-⁠B

Цена последней отгрузки со склада:

104 728 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SSL-NT-B

Supermicro MBD-H13SSL-NT-B используют как основу серверов и специализированных вычислительных узлов. Модель H13SSL-NT определяет совместимость вычислительной части, памяти и расширения. Процессоры: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).

Формат платы — ATX. Её габариты составляют 12" x 10.1" (30.48cm x 25.65cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти). Сетевые контроллеры и подключение: 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY); 2x 10GBase-T LAN портов через Broadcom BCM57416. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача H13SSL-NT — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
  • Форм-фактор и габариты: ATX; 12" x 10.1" (30.48cm x 25.65cm).
  • Оперативная память: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти).
  • Сеть: 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY); 2x 10GBase-T LAN портов через Broadcom BCM57416.
  • SATA: 8 SATA3.
  • M.2: 2 M.2 PCIe 5.0 x4 SATA/NVMe слоты (M-key 2280/22110).
  • PCIe: 3 PCIe 5.0 x16 слоты; 2 PCIe 5.0 x8 слоты.
  • USB: 2 USB 3.0 порт(ы) (колодка); 4 USB 3.0 порт(ы); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H13SSL-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SSL-NT1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SSL-NAMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45
H13SVW-NTОдин процессор(ы); AMD EPYC 8005/8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1.5TB 6400MT/s ECC DDR5; До 1.5TB ECC RDIMM, скорость До DDR5-6400MHz в 6 разъёмов DIMM (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SSL-NT. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00073-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13SSL-NT-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01)
Ёмкость и слоты памяти
Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)
Ёмкость модулей DIMM
RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
12

Процессорная подсистема

Количество ядер
До 160C/320T
Поддерживаемые процессоры
1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)
Сокет процессора
SP5
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Конфигурация PCIe
3 PCIe 5.0 x16 слоты; 2 PCIe 5.0 x8 слоты
Порты USB
2 USB 3.0 порт(ы) (колодка); 4 USB 3.0 порт(ы); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Broadcom BCM57416 10GBase-T
Сетевые контроллеры
2x 10GBase-T LAN портов через Broadcom BCM57416
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00073-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели SATA CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Условия и ограничения
поддержка До 400W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 10.1" (30.48cm x 25.65cm)
Форм-фактор
ATX

Накопители

SATA DOM
2 Super DOM (Disk on Module) порт(ы) с power разъём Поддержка
Контроллер и порты SATA
8 SATA3
Разъёмы M.2
2 M.2 PCIe 5.0 x4 SATA/NVMe слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8) порт(ы); 1 MCIO (PCIe 5.0 x8/SATA3) Hybrid порт(ы); RoT
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature
Светодиодные индикаторы
Индикатор активности BMC/IPMI; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры

Отзывы о товаре

Геннадий Лазарев18.11.2025

5/5

Плату брали для сервера на AMD SP5, где важны были память и подключение накопителей. После сборки система увидела модули DDR5 и подняла десять SATA без лишних действий. Компоновка mATX в корпусе заняла меньше места, чем ожидали.

Плюсы товара

Память и SATA увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

С чем связан риск несовместимости: вы выбираете платформу под AMD SP5, и что стоит проверить заранее?

Ключевой момент — сокет процессора: плата рассчитана на SP5 и платформу AMD. Перед заказом убедитесь, что в вашей планируемой сборке процессоры и платформа действительно соответствуют этому сокету.

Как лучше оценить дисковую схему, если вам нужны и M.2, и SATA RAID 0/1/5/10?

На плате есть 10 SATA портов с поддержкой RAID 0/1/5/10 и 2 разъема M.2. При проектировании дисковой подсистемы заранее распределите, какие тома будут в SATA-RAID, а какие — на M.2, чтобы не упереться в ограничения по количеству интерфейсов.

Планируется установка нескольких плат расширения: какие ограничения по PCIe стоит учитывать?

На плате предусмотрены 3 слота PCIe x16 версии 5.0. При подборе ускорителей/контроллеров учитывайте, что физическая и электрическая совместимость зависит от конкретных карт и их требований к размещению и питанию в вашем корпусе.

Какие сетевые требования возникают, если на плате 2 RJ-45 со скоростью 10 Гбит/с?

У платы два RJ-45 порта, и скорость адаптера указана как 10 Гбит/с. Это важно для выбора коммутаторов, кабелей и сетевой разводки: инфраструктура должна поддерживать 10 Гбит/с, иначе вы не получите заявленную пропускную способность.

Что важно учесть по питанию и охлаждению, чтобы плата стабильно работала в серверном корпусе?

Питание организовано через основной разъем 24 pin и питание процессора 8 pin. Также плата рассчитана на серверные сборки, где требуется корректный воздухообмен; при проектировании учтите, что для серверной нагрузки будет критичен тепловой режим системы.
