Серверная платформа 1U Supermicro SYS-5018D-MF (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-5018D-MF

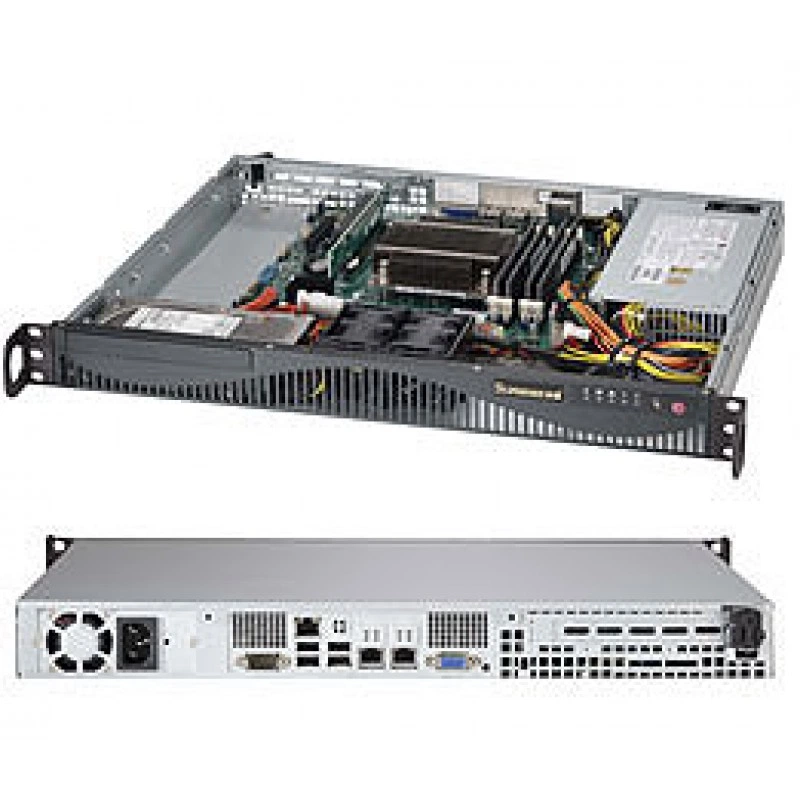

Supermicro SYS-5018D-MF - серверная платформа формата 1U для построения компактного стойкового сервера на базе процессоров Intel Xeon с сокетом LGA1150 и чипсетом Intel C222. Модель использует память DIMM DDR3, рассчитана на одну материнскую плату формата µATX и оснащена встроенным графическим контроллером Aspeed AST2400. Конструкция предназначена для установки в стойку и сочетает серверный корпус, базовую сервисную обвязку и стандартные интерфейсы подключения, включая сетевые порты, COM и VGA.

Платформа поддерживает 4 слота оперативной памяти DDR3, частоту до 1600 МГц и максимальный объем до 32 ГБ. Дисковая часть включает 2 порта SATA 6Gb/s, 2 внутренних отсека 3.5", поддержку RAID 0 и 1, а также возможность установки до 2 накопителей. В корпусе высотой 1U размещены 2 встроенных вентилятора, один блок питания на 350 Вт, один слот расширения и фронтальные кнопки управления. На задней панели находятся четыре порта USB 2.0, разъем COM, два сетевых интерфейса LAN 1000 Мбит/с (RJ-45), разъем IPMI и видеовыход VGA.

Черное стойковое исполнение с габаритами 437 x 43 x 369 мм и массой 5.3 кг делает платформу компактной основой для серверных задач начального и среднего уровня, где требуются небольшая высота корпуса, базовое управление и возможность работы с несколькими накопителями SATA в ограниченном объеме шасси.

Ключевые особенности SYS-5018D-MF

• Форм-фактор: 1U, Rack Mount.
• Процессорная платформа: Intel Xeon, сокет LGA1150, максимум 1 процессор.
• Чипсет: Intel C222.
• Память: 4 слота DIMM DDR3, до 32 ГБ, частота до 1600 МГц.
• Накопители: 2 порта SATA 6Gb/s, RAID 0 / 1.
• Интерфейсы: 2 x LAN 1000 Мбит/с, IPMI, COM, VGA, USB 2.0.
• Питание: блок питания 350 Вт.
• Корпус и охлаждение: 2 внутренних отсека 3.5", 2 встроенных вентилятора.
• Встроенная графика: Aspeed AST2400.
• Габариты и масса: 437 x 43 x 369 мм, 5.3 кг.

Технические параметры

• Максимальное количество процессоров: 1.
• Установленные процессоры: не установлены.
• Техпроцесс: 22 нм.
• ТDP процессора: 95 Вт.
• Количество материнских плат: 1.

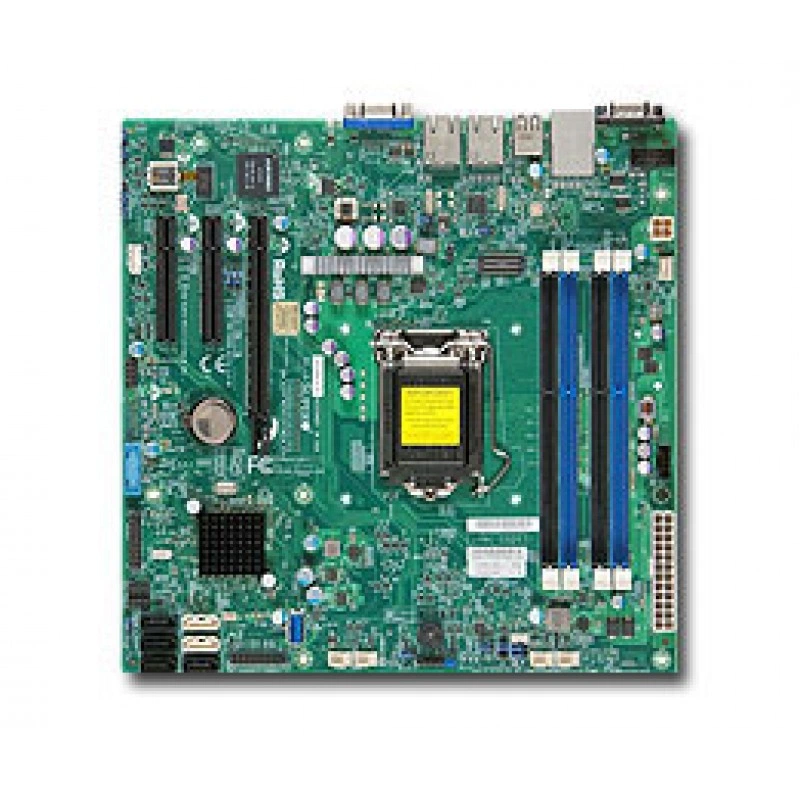

• Форм-фактор платы: µATX.
• Слоты PCI-E: 1 x PCI-E 16x, 2 x PCI-E 8x.
• Слоты памяти: 4.
• Максимальная частота памяти: 1600 МГц.
• Максимальный объем памяти: 32 ГБ.
• Порты SATA: 2 x SATA 6Gb/s.
• Внутренние отсеки 3.5": 2 шт.
• Жесткие диски: 2 шт.
• Количество слотов расширения: 1.
• Допустимая высота карт: FH (FP).

Монтаж и подключение

• Форм-фактор корпуса: Rack Mount.
• Разъемы на задней панели: 4 x USB 2.0, 1 x COM, 1 x VGA, 1 x IPMI.
• Сетевой интерфейс: LAN 1000 Мбит/с (RJ-45).

Системное ПО и управление

• Операционная система: не установлена.
• Индикация: активность сети, активность диска, питание, перегрев системы.

Размеры и физические параметры

• Высота: 1U.
• Габариты: 437 x 43 x 369 мм.
• Вес нетто: 5.3 кг.
• Цвет корпуса: черный.

Применение

Платформа подходит для сборки компактного серверного решения в стойке, где важны небольшая высота, базовые сетевые возможности и поддержка нескольких SATA-накопителей. Ее используют как основу для серверов общего назначения, когда требуется совместимость с процессорами Intel Xeon для сокета LGA1150 и возможность установки модулей DDR3 в ограниченном по размеру корпусе.

Конструкция удобна для сценариев, где достаточно двух дисков, одного слота расширения, встроенного управления IPMI и сервисных интерфейсов на задней панели. Наличие двух сетевых портов, VGA и COM-подключения упрощает эксплуатацию платформы в составе серверной стойки.
