Supermicro SYS-5018D-MTRF 1U серверная платформа (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-5018D-MTRF 1U

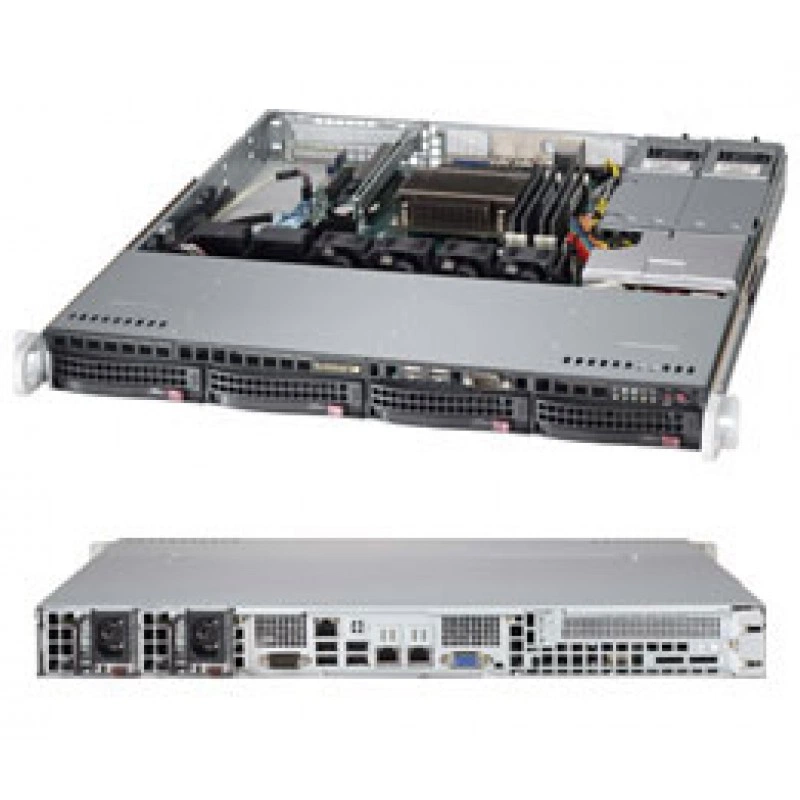

Серверная платформа Supermicro SYS-5018D-MTRF 1U предназначена для построения компактного серверного узла в стоечном исполнении. Модель построена на базе сокета LGA1150 и чипсета Intel C224, поддерживает установку одного процессора Intel Xeon и относится к решениям для серверных задач, где важны стабильная работа, поддержка ECC-памяти и базовые возможности удаленного администрирования. Формат 1U позволяет использовать платформу в стойке при ограниченной высоте, а корпус Rack Mount рассчитан на монтаж в серверную инфраструктуру. Корпус CSE-813MTQ-К400CB выполнен в черном цвете и оснащен четырьмя внешними отсеками 3.5 дюйма, шестью вентиляторами, двумя блоками питания по 400 Вт и одной слотовой позицией расширения. На плате предусмотрены четыре слота DDR3 DIMM с рабочей частотой до 1600 МГц и поддержкой до 32 ГБ оперативной памяти. Для хранения данных доступны накопители SATA 6 Gb/s, поддержка RAID 0, 1, 5 и 10, а также два сетевых интерфейса RJ-45 1000 Мбит/с и отдельный разъем IPMI для управления. Платформа подходит для серверных конфигураций, где требуется сочетание компактного корпуса, встроенного базового графического контроллера Aspeed AST2400, фронтальных и тыльных USB-портов и предсказуемой компоновки для установки в стойку.

Внутренняя конфигурация ориентирована на процессор с TDP до 84 Вт, четыре слота памяти DDR3 и размещение до четырех накопителей. Набор разъемов включает USB 2.0 на передней и задней панели, COM-порт и VGA, что облегчает первичную настройку и обслуживание. Светодиодная индикация состояния сети, дисковой активности, питания и перегрева помогает контролировать работу системы в штатном режиме. Платформа рассчитана на эксплуатацию в серверной среде, где требуется сочетание совместимости с LGA1150, возможностью работы с Intel Xeon, наличием IPMI и достаточным набором базовых интерфейсов для локального и удаленного подключения.

Корпус и внутренние компоненты подобраны для плотной серверной сборки: формат µATX, один слот PCI-E 8x, четыре разъема памяти, поддержка встроенных вентиляторов и резервируемого питания. Габариты 437 x 43 x 503 мм и масса 8.5 кг отражают компактное стоечное исполнение без лишнего запаса по объему. Платформа может использоваться как основа для серверов файлового доступа, прикладных задач и сетевых служб, где важны компактность, совместимость с классической DDR3-памятью и возможность установки нескольких накопителей в одном шасси.

Ключевые особенности SYS-5018D-MTRF

• Форм-фактор: 1U, Rack Mount.
• Процессорная платформа: Intel Xeon, сокет LGA1150, чипсет Intel C224.
• Память: 4 слота DDR3 DIMM, до 32 ГБ, частота 1066 - 1600 МГц.
• Накопители: до 4 дисков, интерфейс SATA 6 Gb/s.
• RAID: уровни 0, 1, 5, 10.
• Сеть: 2 порта LAN 1000 Мбит/с (RJ-45).
• Питание: 2 блока питания по 400 Вт.
• Интерфейсы: USB 2.0, COM, VGA, IPMI.

Технические параметры

• Процессор: 1 установленный, до 1 процессора.
• Ядра и потоки: 4 ядра, 8 потоков.
• Техпроцесс: 22 нм.
• TDP: 84 Вт.

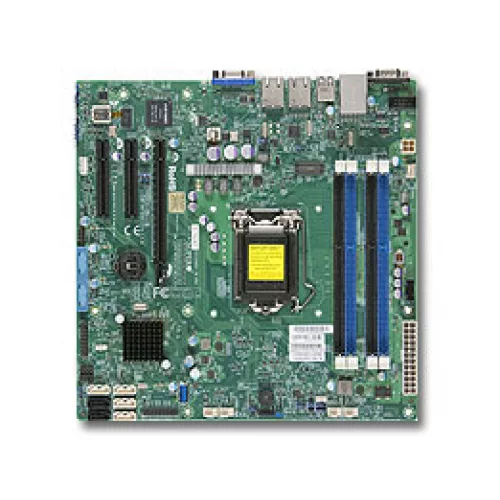

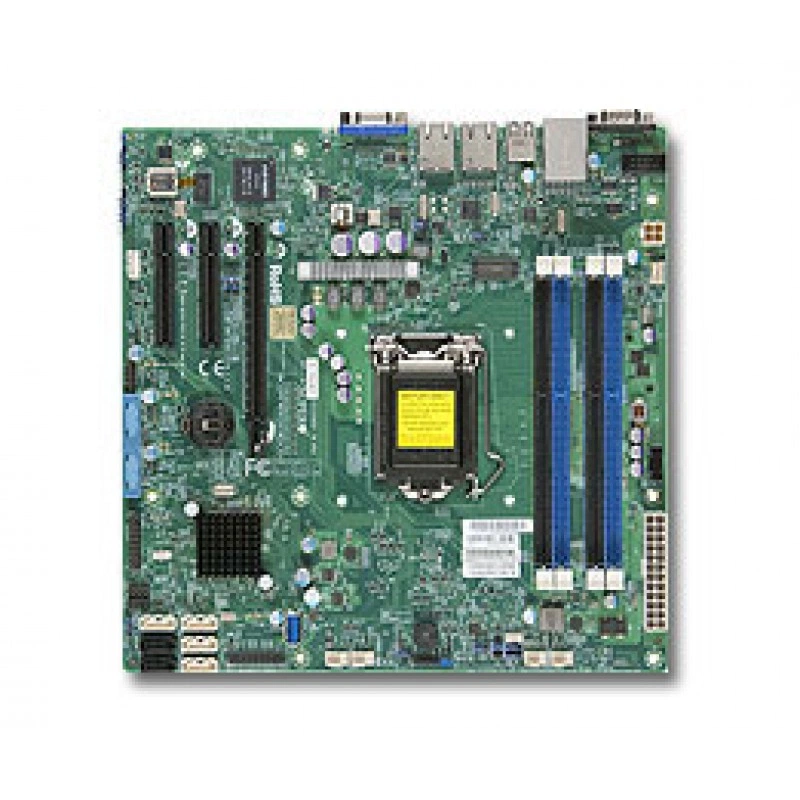

• Материнская плата: 1 шт., форм-фактор µATX.
• Слоты расширения: 1 слот PCI-E 8x и 1 слот PCI-E 4x.
• Оперативная память: DDR3 DIMM, 4 слота, 1066 - 1600 МГц, максимум 32 ГБ.
• Накопители: до 4 устройств, интерфейс SATA 6 Gb/s.
• Графика: Aspeed AST2400, аудиочипсет отсутствует.

Монтаж и подключение

• Исполнение корпуса: Rack Mount.
• Высота: 1U.
• Передняя панель: 2 порта USB 2.0.
• Задняя панель: 4 порта USB 2.0, 1 COM, 2 сетевых порта RJ-45, 1 VGA, 1 IPMI.
• Кнопки: Power, System Reset.
• Индикация: активность сети, активность дисков, питание, перегрев системы.

Применение

Платформа подходит для серверных задач, где требуется компактное стоечное решение с возможностью установки процессора Intel Xeon, накопителей SATA и резервируемого питания. Ее используют как основу для файловых, прикладных и сетевых серверов, а также для систем, которым нужны базовые средства удаленного управления через IPMI.

Набор интерфейсов и отсеков позволяет собрать систему с несколькими накопителями и обеспечить удобное обслуживание через USB, COM и VGA. Конфигурация ориентирована на работу в серверной стойке и на задачи, где важны предсказуемая архитектура платформы и совместимость с DDR3 ECC-памятью.
