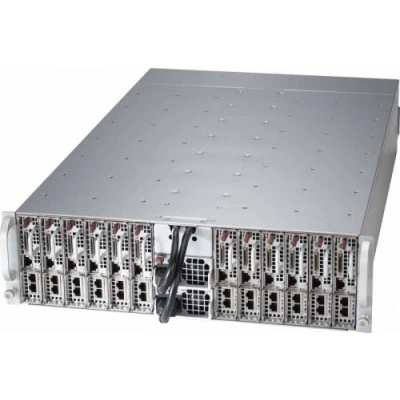

Supermicro SYS-5038ML-H12TRF 3U серверная платформа (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-5038ML-H12TRF 3U

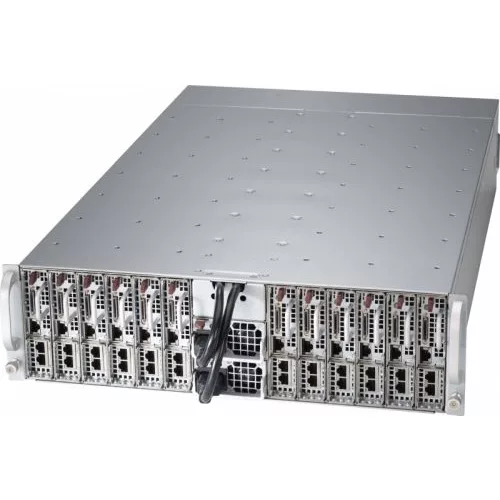

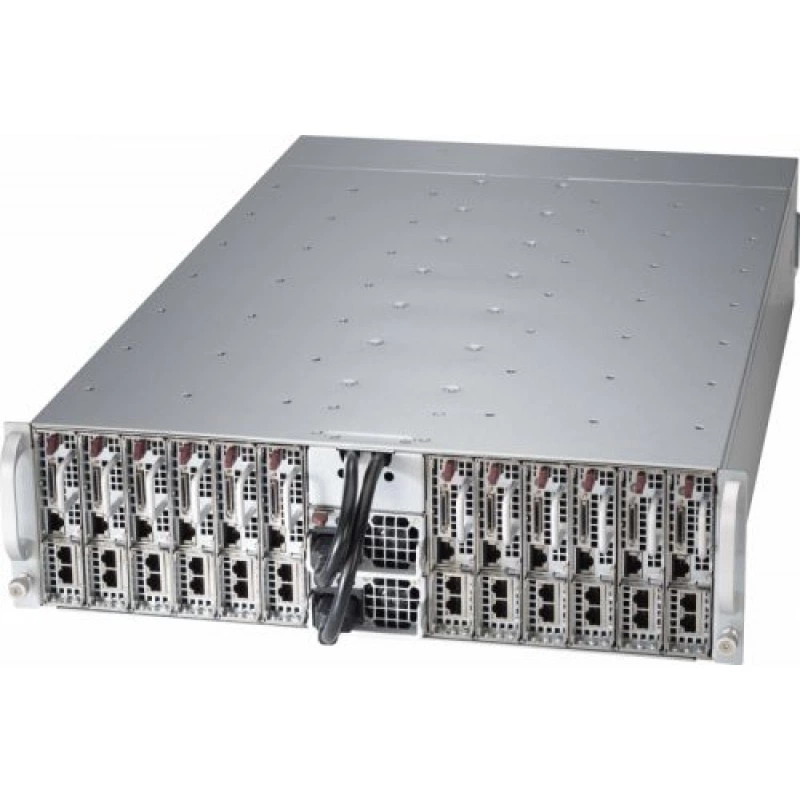

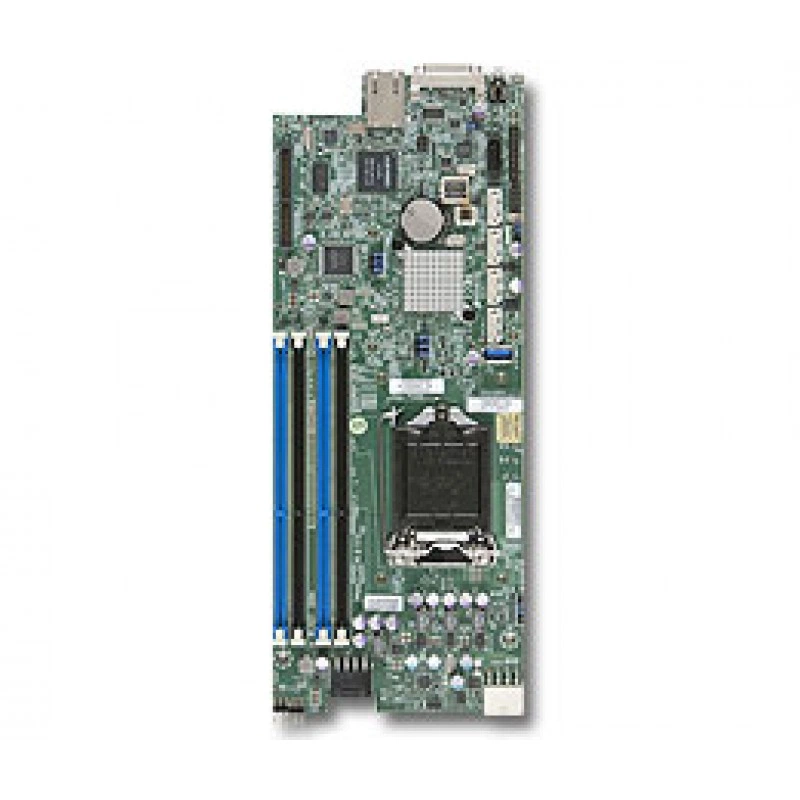

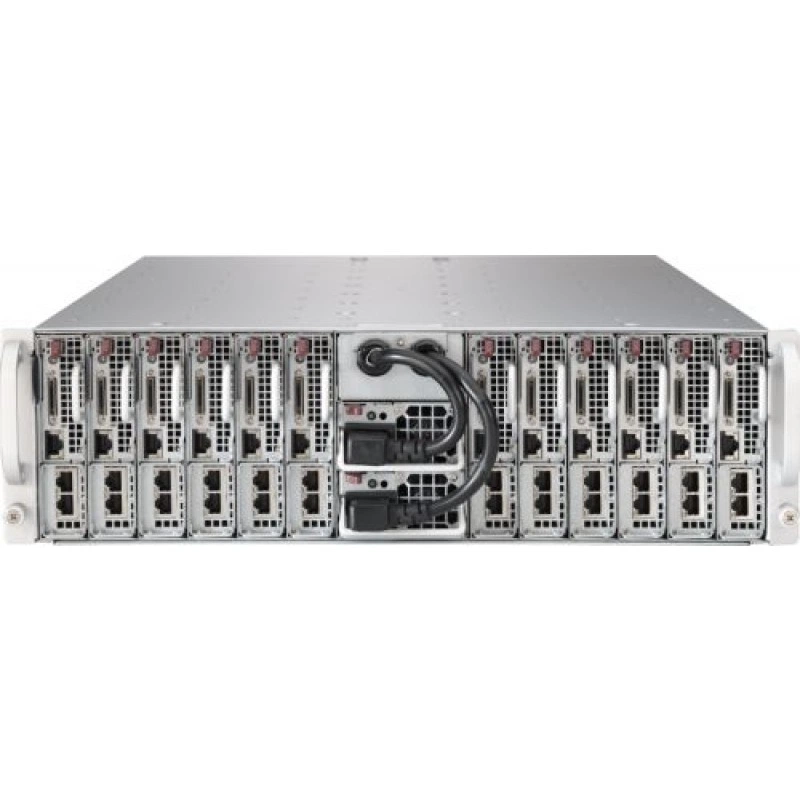

Серверная платформа Supermicro SYS-5038ML-H12TRF 3U предназначена для построения многонодовой серверной системы с двенадцатью узлами и процессорной платформой Intel Xeon E3-12xx на сокете LGA1150. Конфигурация ориентирована на размещение компактных вычислительных модулей в одном корпусе и подходит для задач, где важны высокая плотность размещения, общий стоечный форм-фактор и разделение ресурсов между несколькими узлами. Корпус CSE-939H-R1K63B выполнен в формате Rack Mount, имеет высоту 3U, серый цвет и рассчитан на установку двенадцати материнских плат. Для каждого узла предусмотрена поддержка до 32 ГБ ECC-памяти DDR3, процессор с TDP до 80 Вт, чипсет Intel C224, а также один слот PCI-E 8x и один слот для расширения. В системе заявлены накопители SAS/SATA, до 24 дисков 3.5 дюйма, а также поддержка RAID 0, 1, 5 и 10, что делает платформу удобной основой для серверов хранения, виртуализации начального уровня и распределенных вычислительных задач. Платформа оснащена четырьмя USB-интерфейсами на передней и задней стороне, сетевыми портами LAN 1000 Мбит/с, разъемом IPMI и видеовыходом VGA, что упрощает подключение при вводе в эксплуатацию и обслуживании. Встроенный графический контроллер Aspeed AST2400 используется для базового управления и локального доступа к системе.

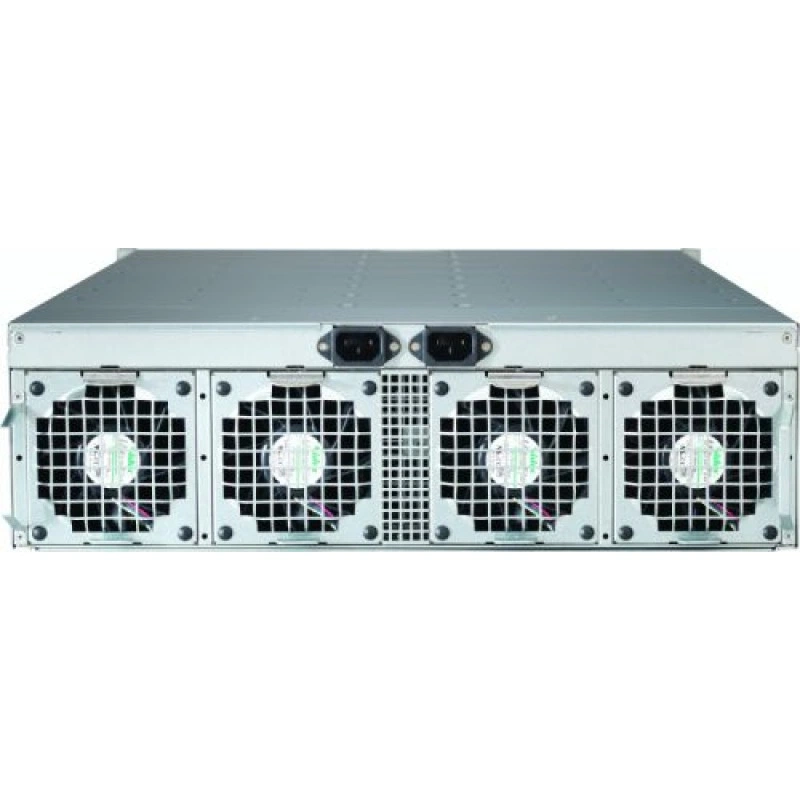

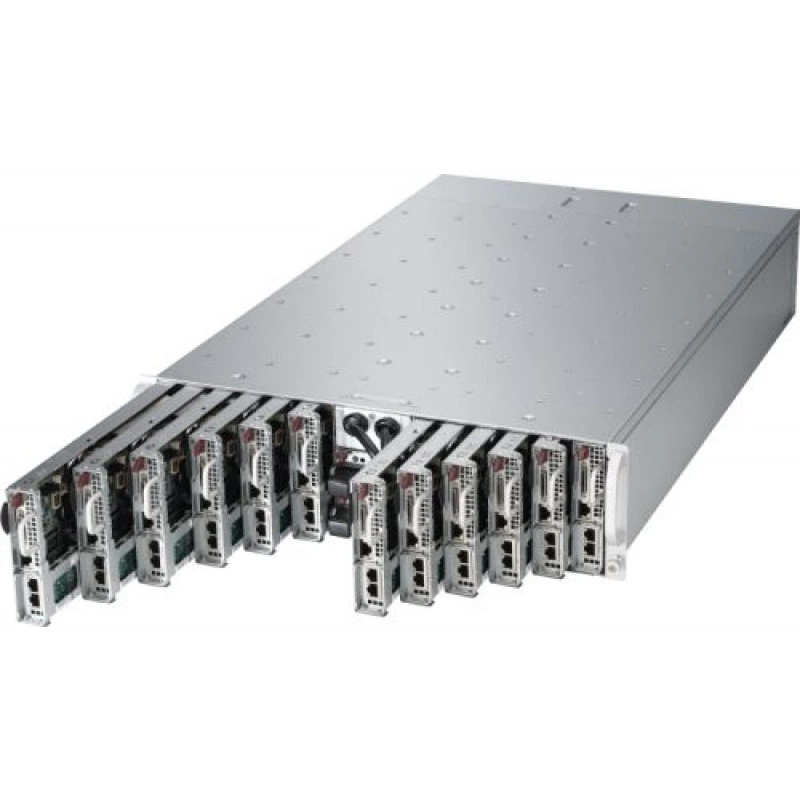

Каждый узел платформы работает автономно в рамках единого шасси, а набор подсистем позволяет строить серверную конфигурацию под несколько задач одновременно. Внутренние отсеки 3.5 дюйма, поддержка SATA- и SAS-накопителей, резервное питание из двух блоков по 1620 Вт и система охлаждения с шестью вентиляторами обеспечивают физическую основу для плотной стойковой сборки. Светодиодная индикация состояния сети, дисков, питания и перегрева помогает отслеживать работу узлов. Такое исполнение подходит для инфраструктур, где требуется разместить много серверных модулей в одном корпусе без увеличения занимаемой площади в стойке.

Габариты 444.5 x 132.5 x 749.3 мм и масса 43.09 кг соответствуют крупному 3U-шасси с высокой плотностью установки компонентов. Нестандартный форм-фактор платы и компоновка корпуса определяют совместимость именно с этой моделью системы. Платформа может использоваться для построения серверных решений с раздельной нагрузкой на узлы, когда важны общая механическая база, единая система питания и поддержка классических серверных интерфейсов.

Ключевые особенности SYS-5038ML-H12TRF

• Форм-фактор: 3U, Rack Mount.
• Архитектура: 12 узлов, Intel Xeon E3-12xx, LGA1150.
• Память: DDR3 ECC, до 32 ГБ на узел.
• Накопители: до 24 дисков 3.5 дюйма, SAS/SATA.
• RAID: уровни 0, 1, 5, 10.
• Сеть: LAN 1000 Мбит/с (RJ-45).
• Питание: 2 БП по 1620 Вт.
• Интерфейсы: USB, IPMI, VGA, COM для обслуживания и подключения.

Технические параметры

• Процессор: до 12 установленных узлов, Intel Xeon E3-12xx.
• Модельный ряд: Intel Xeon.
• Частота памяти: 1333 - 1600 МГц.
• Чипсет: Intel C224.
• Сокет: LGA1150.
• Слоты памяти: 4 на узел.
• Максимальный объем памяти: 32 ГБ на узел.
• Поддержка дисков: до 24 шт., интерфейс SAS/SATA.

Монтаж и подключение

• Исполнение корпуса: Rack Mount.
• Высота: 3U.
• Слоты расширения: 1 PCI-E 8x на узел.
• Передняя панель: USB 2.0 и сетевые интерфейсы.
• Задняя панель: USB 2.0, IPMI, VGA.

Применение

Платформа подходит для многонодовых серверных конфигураций, где требуется разместить несколько вычислительных узлов в одном 3U-корпусе. Такое решение применяют для плотной серверной установки, распределенных задач и систем хранения с большим количеством дисков.

Шасси удобно использовать в стойке, когда нужно объединить питание, охлаждение и управление в одном корпусе. Набор интерфейсов и поддержка IPMI облегчают первичную настройку и дальнейшее обслуживание системы.
